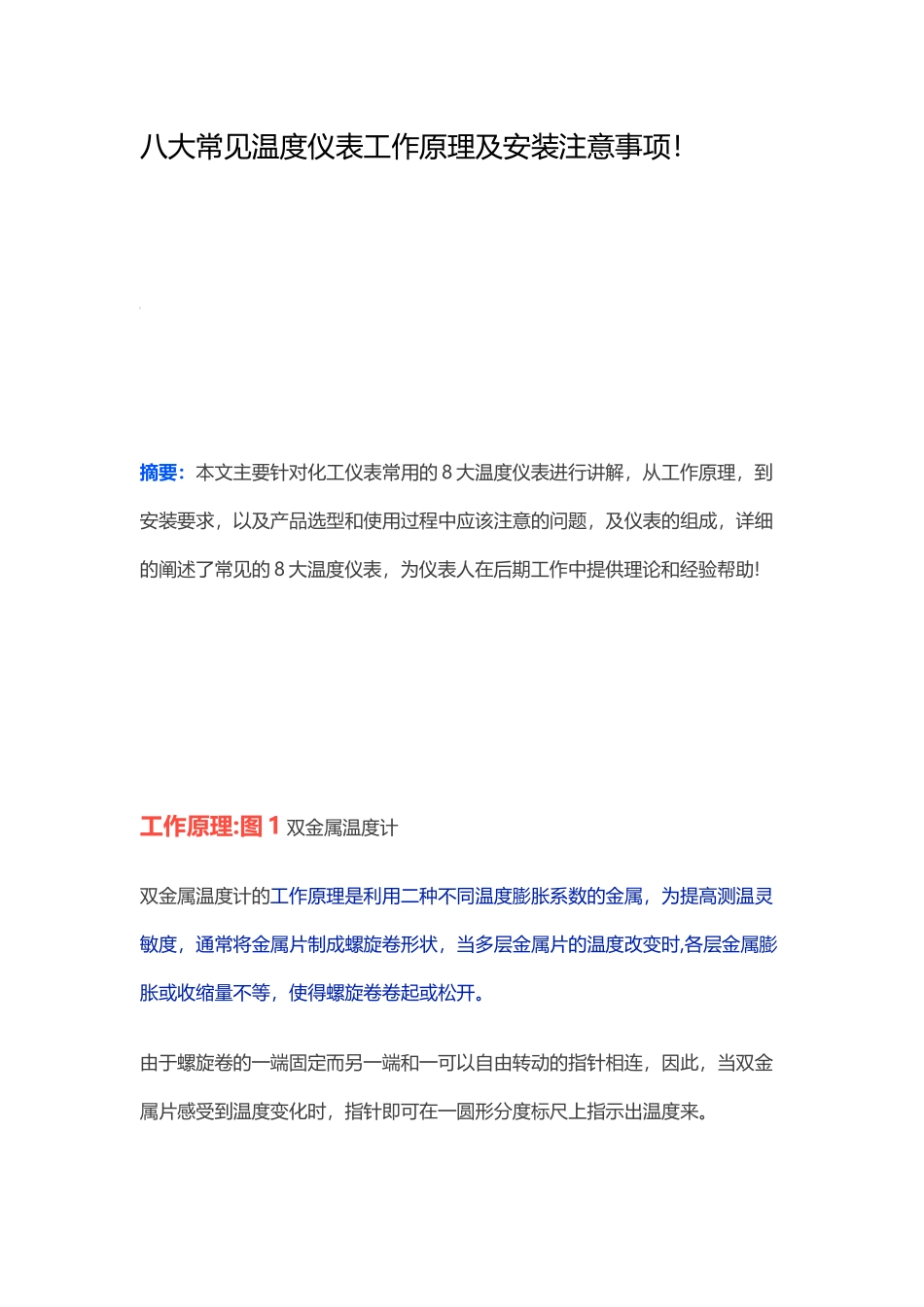

八大常见温度仪表工作原理及安装注意事项！ 摘要：本文主要针对化工仪表常用的 8 大温度仪表进行讲解，从工作原理，到安装要求，以及产品选型和使用过程中应该注意的问题，及仪表的组成，详细的阐述了常见的 8 大温度仪表，为仪表人在后期工作中提供理论和经验帮助!工作原理:图 1 双金属温度计双金属温度计的工作原理是利用二种不同温度膨胀系数的金属，为提高测温灵敏度，通常将金属片制成螺旋卷形状，当多层金属片的温度改变时,各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。这种仪表的测温范围一般在-80℃～+500℃间,允许误差均为标尺量程的 1。5%左右.分类：普通双金属温度计、耐震型双金属温度计、电节点双金属温度计。按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型、径向型、135°向型和万向型四种。① 轴向型双金属温度计：指针盘与保护管垂直连接。② 径向型双金属温度计：指针盘与保护管平行连接。③135°向型双金属温度计：指针盘与保护管成 135°连接。④ 万向型双金属温度计：指针盘与保护管连接角度可任意调整。选型与使用:在选用双金属温度计时要充分考虑实际应用环境和要求,如表盘直径、精度等级、安装固定方式、被测介质种类及环境危险性等。除此之外，还要重视性价比和维护工作量等因素.此外,双金属温度计在使用过程中应注意以下几点:A、双金属温度计保护管浸入被测介质中长度必须大于感温元件的长度,一般浸入长度大于 100mm，0-50℃量程的浸入长度大于 150mm，以保证测量的准确性。B、各类双金属温度计不宜用于测量敞开容器内介质的温度,带电接点温度计不宜在工作震动较大的场合的控制回路中使用。C、双金属温度计在保管、使用安装及运输中，应避开碰撞保护管，切勿使保护管弯曲变型及将表当扳手使用。D、温度计在正常使用的情况下应予定期检验。一般以每隔六个月为宜。电接点温度计不允许在强烈震动下工作，以免影响接点的可靠性。E、仪表常常工作的温度最好能在刻度范围的 1/3~2/3 处。 工作原理：图 2 压力式温度计压力式温度计的原理是基于密闭测温系统内蒸发液体的饱和蒸气压力和温度之间的变化关系，而进行温度测量的。当温包感受到温度变化时,密闭系统内饱和蒸气产生相应的压力,引起弹性元件曲率的变化，使其自由端产生位移，再由齿...
