公路立交桥盖梁满堂支架施工方案

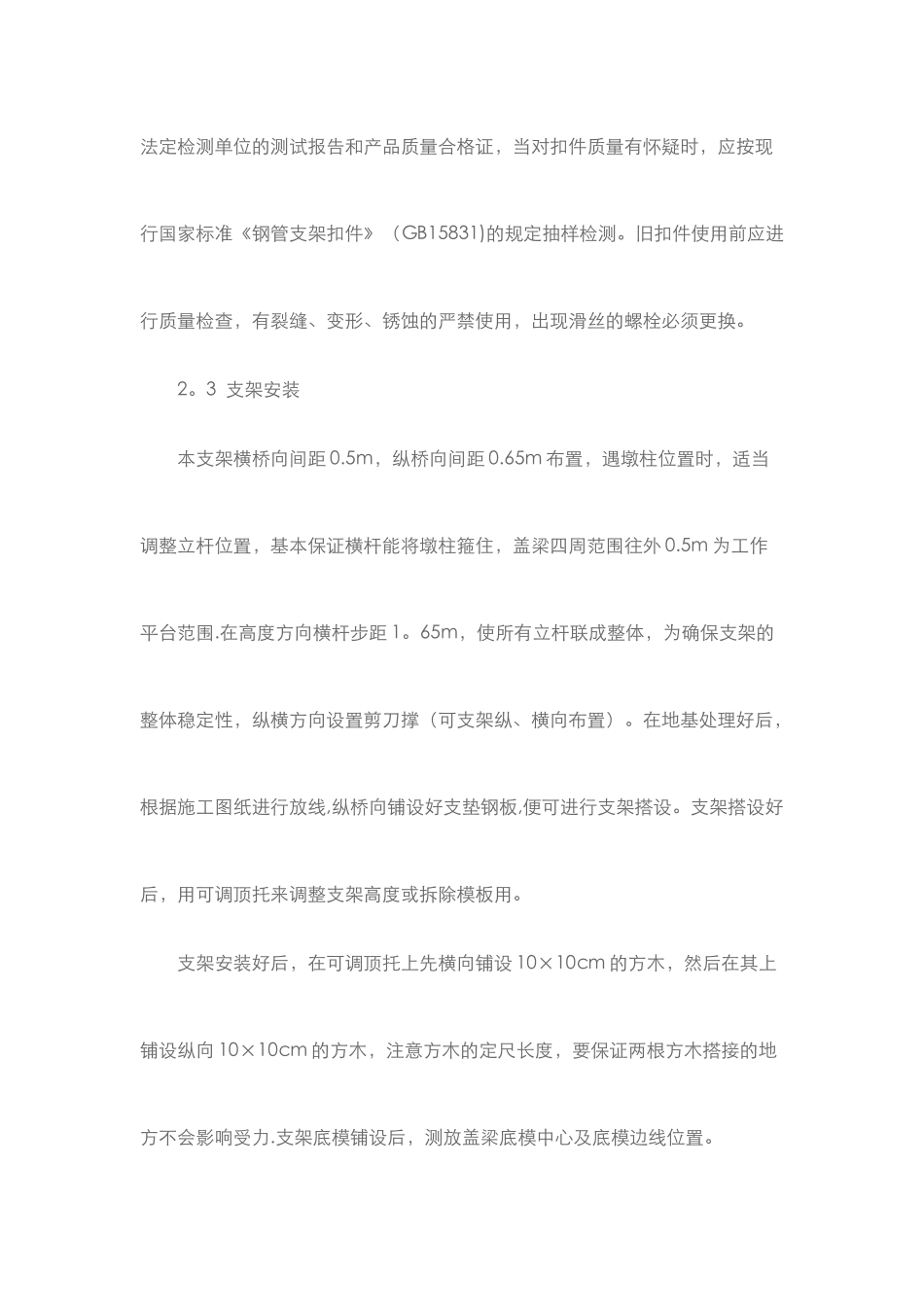

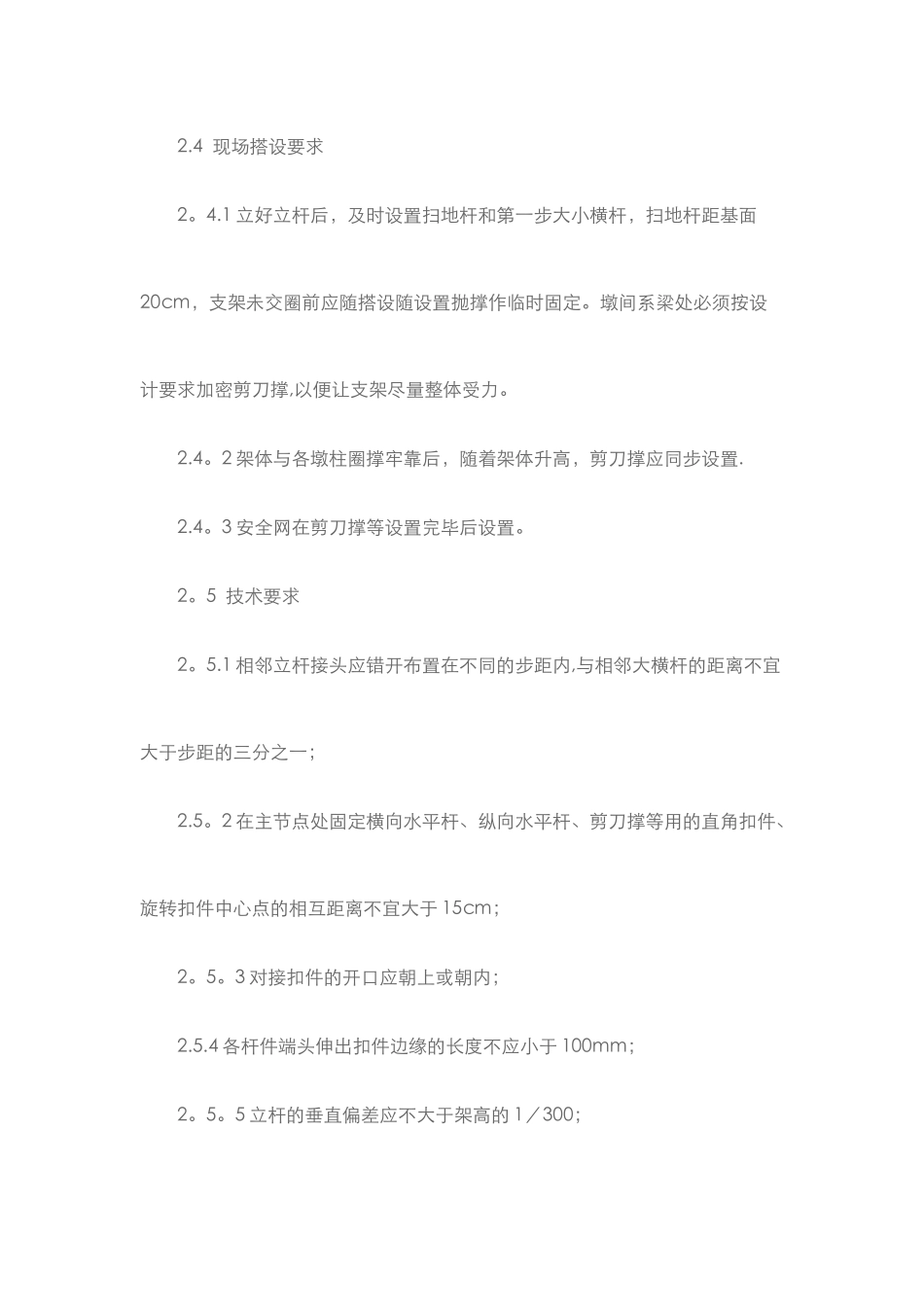

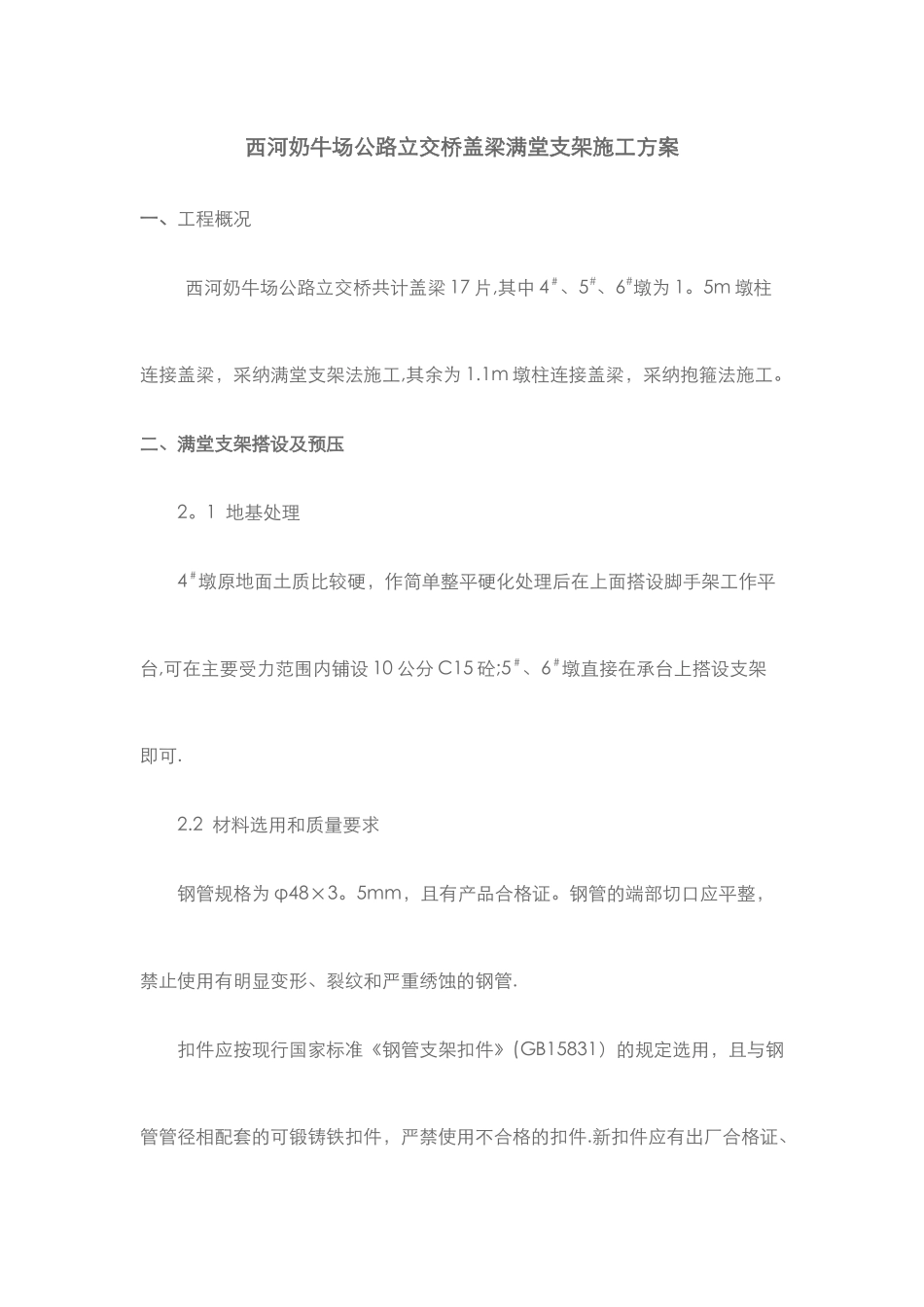

西河奶牛场公路立交桥盖梁满堂支架施工方案一、工程概况西河奶牛场公路立交桥共计盖梁 17 片,其中 4＃、5#、6#墩为 1。5m 墩柱连接盖梁，采纳满堂支架法施工,其余为 1.1m 墩柱连接盖梁，采纳抱箍法施工。二、满堂支架搭设及预压2。1 地基处理4＃墩原地面土质比较硬，作简单整平硬化处理后在上面搭设脚手架工作平台,可在主要受力范围内铺设 10 公分 C15 砼;5＃、6＃墩直接在承台上搭设支架即可.2.2 材料选用和质量要求钢管规格为 φ48×3。5mm，且有产品合格证。钢管的端部切口应平整，禁止使用有明显变形、裂纹和严重绣蚀的钢管.扣件应按现行国家标准《钢管支架扣件》(GB15831）的规定选用，且与钢管管径相配套的可锻铸铁扣件，严禁使用不合格的扣件.新扣件应有出厂合格证、法定检测单位的测试报告和产品质量合格证，当对扣件质量有怀疑时，应按现行国家标准《钢管支架扣件》（GB15831)的规定抽样检测。旧扣件使用前应进行质量检查，有裂缝、变形、锈蚀的严禁使用，出现滑丝的螺栓必须更换。2。3 支架安装本支架横桥向间距 0.5m，纵桥向间距 0.65m 布置，遇墩柱位置时，适当调整立杆位置，基本保证横杆能将墩柱箍住，盖梁四周范围往外 0.5m 为工作平台范围.在高度方向横杆步距 1。65m，使所有立杆联成整体，为确保支架的整体稳定性，纵横方向设置剪刀撑（可支架纵、横向布置）。在地基处理好后，根据施工图纸进行放线,纵桥向铺设好支垫钢板,便可进行支架搭设。支架搭设好后，用可调顶托来调整支架高度或拆除模板用。支架安装好后，在可调顶托上先横向铺设 10×10cm 的方木，然后在其上铺设纵向 10×10cm 的方木，注意方木的定尺长度，要保证两根方木搭接的地方不会影响受力.支架底模铺设后，测放盖梁底模中心及底模边线位置。2.4 现场搭设要求2。4.1 立好立杆后，及时设置扫地杆和第一步大小横杆，扫地杆距基面20cm，支架未交圈前应随搭设随设置抛撑作临时固定。墩间系梁处必须按设计要求加密剪刀撑,以便让支架尽量整体受力。2.4。2 架体与各墩柱圈撑牢靠后，随着架体升高，剪刀撑应同步设置.2.4。3 安全网在剪刀撑等设置完毕后设置。2。5 技术要求2。5.1 相邻立杆接头应错开布置在不同的步距内,与相邻大横杆的距离不宜大于步距的三分之一；2.5。2 在主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件中心点的相互距离不宜大于 15cm；2。5。3 对接扣件的开口应朝上或朝内；2.5.4 各杆件端头...
