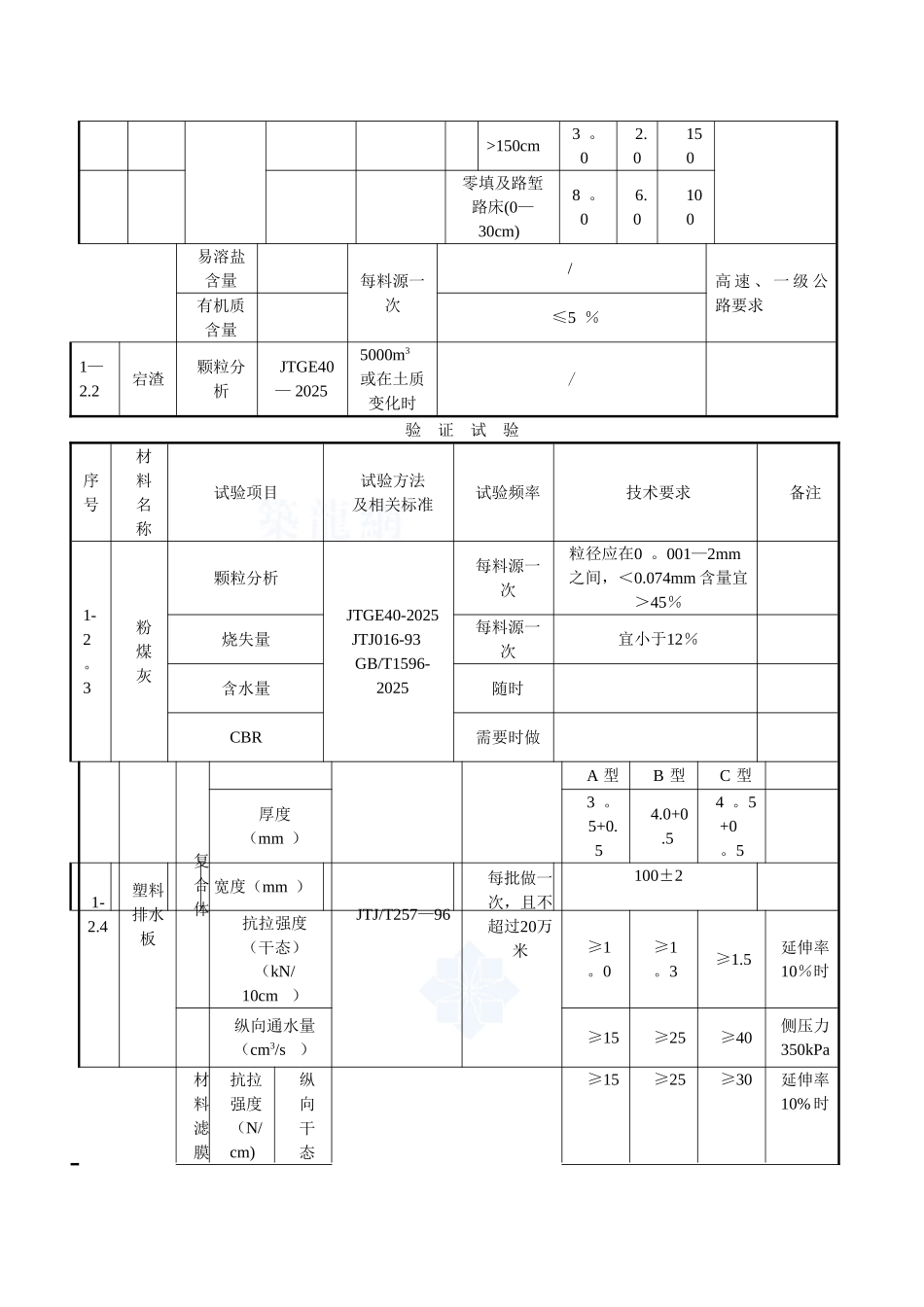

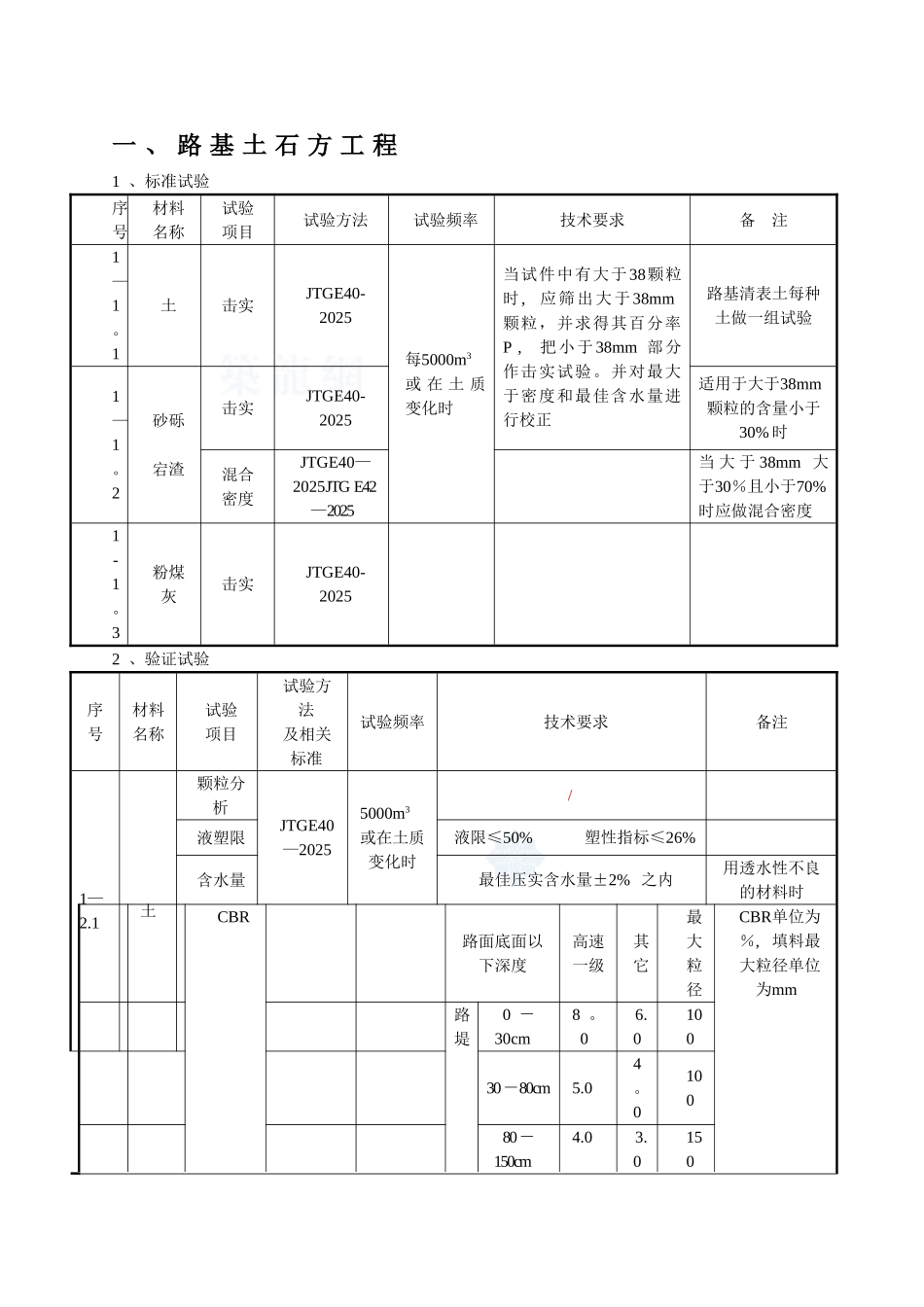

试 验 检 测 频 率 一 览 表2025 。 6 。 5一 、 路 基 土 石 方 工 程1 、标准试验序号材料名称试验项目试验方法试验频率技术要求备 注1—1。1土击实JTGE40-2025每5000m3或 在 土 质变化时当试件中有大于38颗粒时,应筛出大于38mm颗粒，并求得其百分率P ,把小于38mm 部分作击实试验。并对最大于密度和最佳含水量进行校正路基清表土每种土做一组试验1—1。2砂砾宕渣击实JTGE40-2025适用于大于38mm颗粒的含量小于30% 时 混合密度JTGE40—2025JTG E42—2025当 大 于 38mm 大于30％且小于70%时应做混合密度1-1。3粉煤灰击实JTGE40-20252 、验证试验序号材料名称试验项目试验方法及相关标准试验频率技术要求备注1—2.1土颗粒分析JTGE40—20255000m3或在土质变化时/液塑限液限≤50% 塑性指标≤26%含水量最佳压实含水量±2% 之内用透水性不良的材料时CBR路面底面以下深度高速一级其它最大粒径CBR单位为％, 填料最大粒径单位为mm路堤0 －30cm8 。06.010030－80cm5.04。010080－150cm4.03.0150>150cm3 。02.0150零填及路堑路床(0—30cm)8 。06.0100易溶盐含量每料源一次/高 速 、 一 级 公路要求有机质含量≤5 ％1—2.2宕渣颗粒分析JTGE40— 20255000m3或在土质变化时/验 证 试 验序号材料名称试验项目试验方法及相关标准试验频率技术要求备注1-2。3粉煤灰颗粒分析JTGE40-2025 JTJ016-93GB/T1596-2025每料源一次粒径应在0 。001—2mm之间，＜0.074mm 含量宜＞45％烧失量每料源一次宜小于12％含水量随时CBR需要时做1-2.4塑料排水板复合体JTJ/T257—96每批做一次，且不超过20万米A 型B 型C 型厚度（mm ）3 。5+0.54.0+0.54 。5+0。5宽度（mm ）100±2抗拉强度（干态）（kN/10cm ）≥1。0≥1。3≥1.5延伸率10％时纵向通水量（cm3/s）≥15≥25≥40侧压力350kPa材料滤膜抗拉强度（N/cm)纵向干态≥15≥25≥30延伸率10% 时横向湿态≥10≥20≥25延伸率15%时，试件在水中浸泡24h渗透系数（cm/s）≥5×10—4试件在水中浸泡24h等效孔径（μm)＜75以O98计注：A 型排水板适用于打设深度小于15m ；B 型排水板适用于打设深度小于25m ；C 型排水板适用于打设深度小于35m 。另：若设计图纸有指标要求时按设计图纸执行.验 证 试 验序号材料名称试验项目拟采纳的目的试验频度备注加筋过滤排水坡面防护冲刷防护路面裂缝防治1—2。5土工合成材料单位面积质量★★★★★★1 次/10000m2在组织现场施工以...
