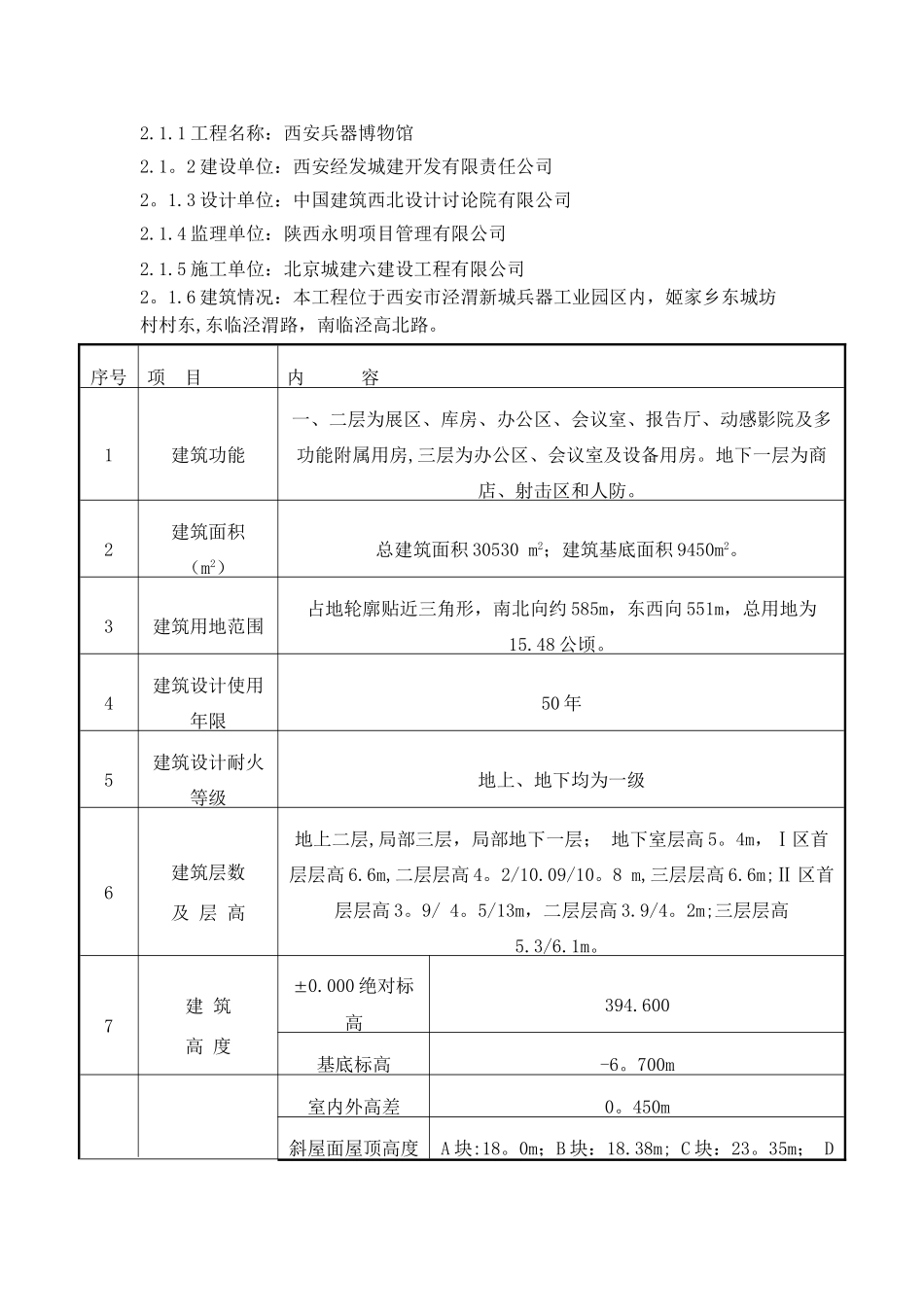

一.编制依据1。1 建设单位提供的全部施工图纸及技术文件1。2 本工程施工组织设计1。3 现行施工验收法律规范、标准、图集1.4 公司质量体系和环境体系文件.二.工程概况2。1 总体工程概况2.1.1 工程名称：西安兵器博物馆2.1。2 建设单位：西安经发城建开发有限责任公司2。1.3 设计单位：中国建筑西北设计讨论院有限公司2.1.4 监理单位：陕西永明项目管理有限公司2.1.5 施工单位：北京城建六建设工程有限公司 2。1.6 建筑情况：本工程位于西安市泾渭新城兵器工业园区内，姬家乡东城坊村村东,东临泾渭路，南临泾高北路。序号项 目内 容1建筑功能一、二层为展区、库房、办公区、会议室、报告厅、动感影院及多功能附属用房,三层为办公区、会议室及设备用房。地下一层为商店、射击区和人防。2建筑面积（m2）总建筑面积 30530 m2；建筑基底面积 9450m2。3建筑用地范围占地轮廓贴近三角形，南北向约 585m，东西向 551m，总用地为15.48 公顷。4建筑设计使用年限50 年5建筑设计耐火等级地上、地下均为一级6建筑层数及 层 高地上二层,局部三层，局部地下一层； 地下室层高 5。4m，Ⅰ区首层层高 6.6m,二层层高 4。2/10.09/10。8 m,三层层高 6.6m;Ⅱ 区首层层高 3。9/ 4。5/13m，二层层高 3.9/4。2m;三层层高5.3/6.1m。7建 筑高 度0.000 绝对标高394.600基底标高-6。700m室内外高差0。450m斜屋面屋顶高度A 块:18。0m；B 块：18.38m; C 块：23。35m； D序号项 目内 容块：18。45m； F 块：16。77m； G 块：16。8m;H/I/J 块：15.0m； K 块：17。55m.2。2 给排水工程概况。序号系 统设 计 要 求系统做法管线类别备 注1给水水源： 生活给水由城市自来水直接供水。不锈钢水管嵌墙敷设，暗覆混凝土,水管外缠防腐胶带（以聚乙烯 PE 薄膜为基材,热复合一层以丁基橡胶为主体的防腐胶带而成的共挤型缠绕胶粘带）。埋地管道均采纳内外涂环氧 GS 复合钢管，配套管件连接。承 插 氩 弧焊式连接薄壁不锈钢管DN＜100对 接 氩 弧焊薄壁不锈钢管DN≥1002排水(1） ±0.00 以上污水均采纳单立管重力排水系统,底层均单排.地下室卫生间污水通过潜污泵提升排至室外. 生活污水均排至室外污水管道，经污水处理站处理后排入市政污水管。焊接连接潜 污 泵 除 出口 一 段 管 道采 纳 夹 布 橡胶 软 管 外 ，其 余 采 纳 焊接钢管压力排水法 兰 胶 圈接口球 墨 给 水 铸铁管出户管电 热...
