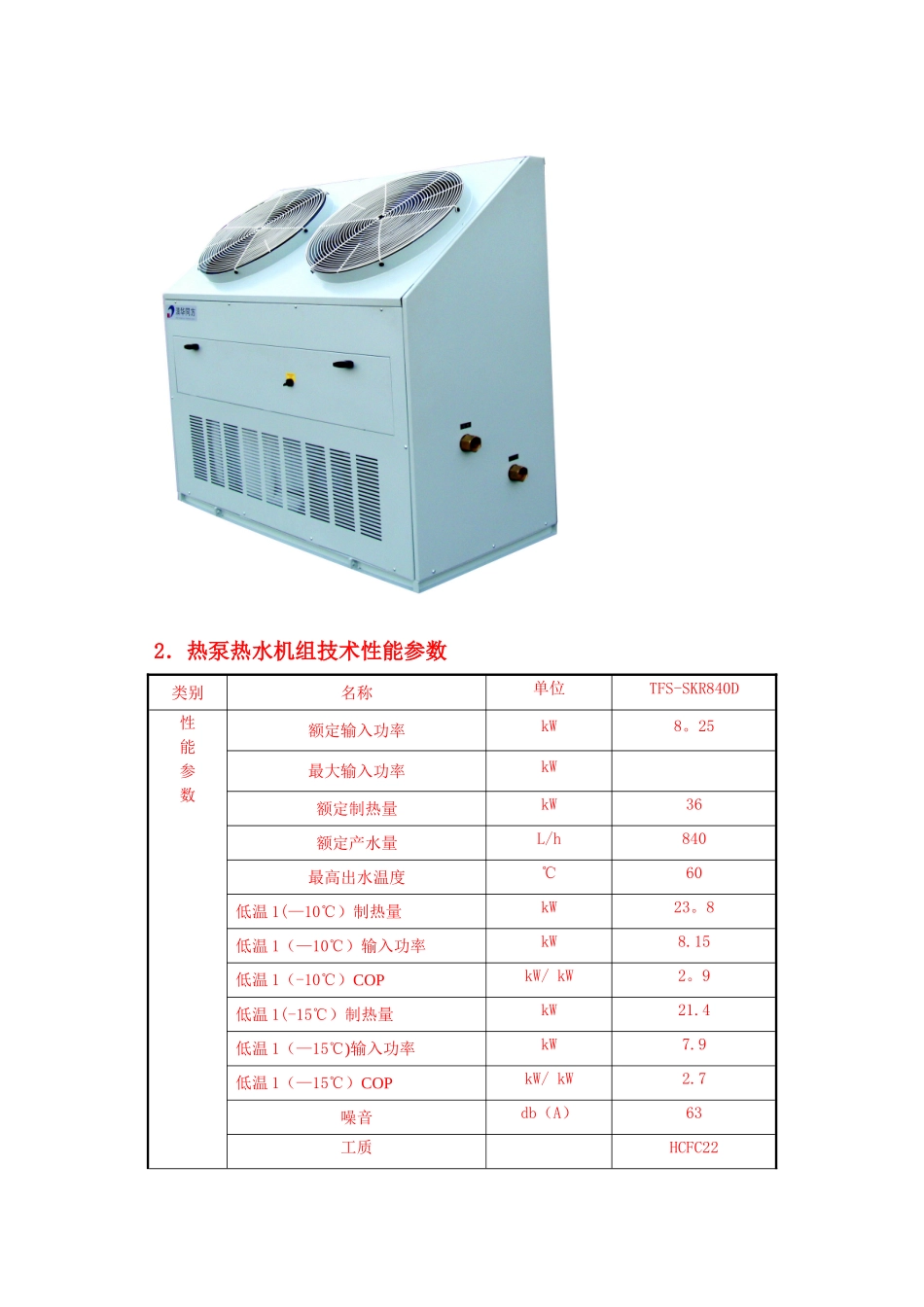

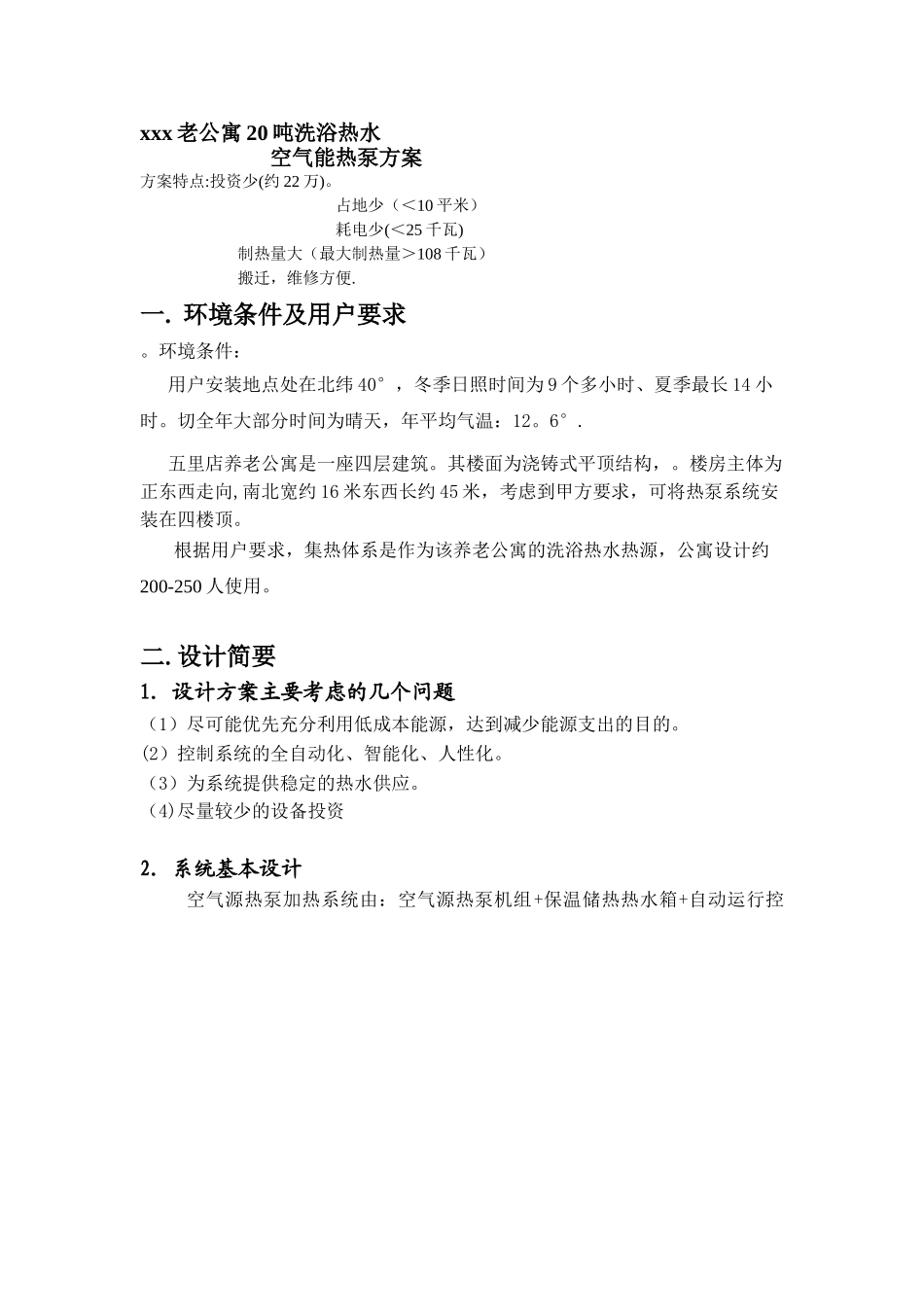

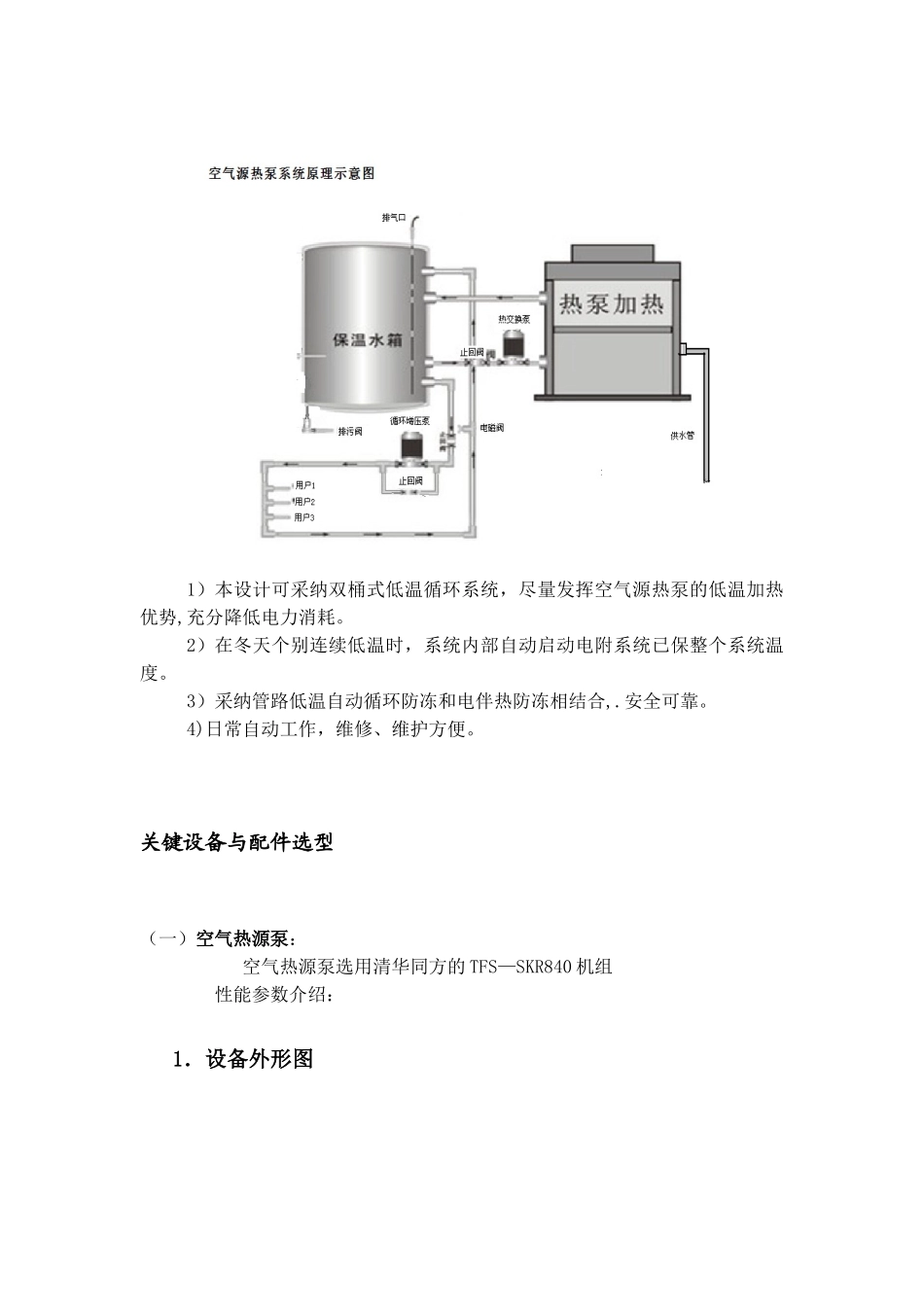

xxx 老公寓 20 吨洗浴热水 空气能热泵方案方案特点:投资少(约 22 万)。占地少（＜10 平米）耗电少(＜25 千瓦) 制热量大（最大制热量＞108 千瓦） 搬迁，维修方便.一. 环境条件及用户要求。环境条件：用户安装地点处在北纬 40°，冬季日照时间为 9 个多小时、夏季最长 14 小时。切全年大部分时间为晴天，年平均气温：12。6°.五里店养老公寓是一座四层建筑。其楼面为浇铸式平顶结构，。楼房主体为正东西走向,南北宽约 16 米东西长约 45 米，考虑到甲方要求，可将热泵系统安装在四楼顶。根据用户要求，集热体系是作为该养老公寓的洗浴热水热源，公寓设计约200-250 人使用。二.设计简要 1．设计方案主要考虑的几个问题（1）尽可能优先充分利用低成本能源，达到减少能源支出的目的。(2）控制系统的全自动化、智能化、人性化。（3）为系统提供稳定的热水供应。（4)尽量较少的设备投资2．系统基本设计 空气源热泵加热系统由：空气源热泵机组+保温储热热水箱+自动运行控1）本设计可采纳双桶式低温循环系统，尽量发挥空气源热泵的低温加热优势,充分降低电力消耗。2）在冬天个别连续低温时，系统内部自动启动电附系统已保整个系统温度。 3）采纳管路低温自动循环防冻和电伴热防冻相结合,.安全可靠。 4)日常自动工作，维修、维护方便。关键设备与配件选型（一）空气热源泵： 空气热源泵选用清华同方的 TFS—SKR840 机组 性能参数介绍：1．设备外形图2．热泵热水机组技术性能参数类别名称单位TFS-SKR840D性能参数额定输入功率kW8。25最大输入功率kW额定制热量kW36额定产水量L/h840最高出水温度℃60低温 1(—10℃）制热量kW23。8低温 1（—10℃）输入功率kW8.15低温 1（-10℃）COPkW/ kW2。9低温 1(-15℃）制热量kW21.4低温 1（—15℃)输入功率kW7.9低温 1（—15℃）COPkW/ kW2.7噪音db（A）63工质HCFC22充注量Kg8。6kg运行条件电源50HZ/380V环境温度范围℃—20～50安装条件接管管径mmDN40设备重量Kg370设备尺寸mm1400×660×14601)额定工况：环境干球温度 20℃，湿球温度 15℃，进水温度 20℃，温升 35℃2)噪音是在距机组侧表面 1 米,距地面 1 米的位置测定；3．设备性能参数曲线图低温型TFS-SKR840D性能曲线05101520253035404550-20 -15 -10-5051015202530354045环境温度℃kW制热量输入功率4．TFS—SKR840D 型热泵热水机组安装尺寸：外 形 及 安 装 尺 寸 表型号尺寸（mm）TFS—SKR840DA1400B1462C6...
