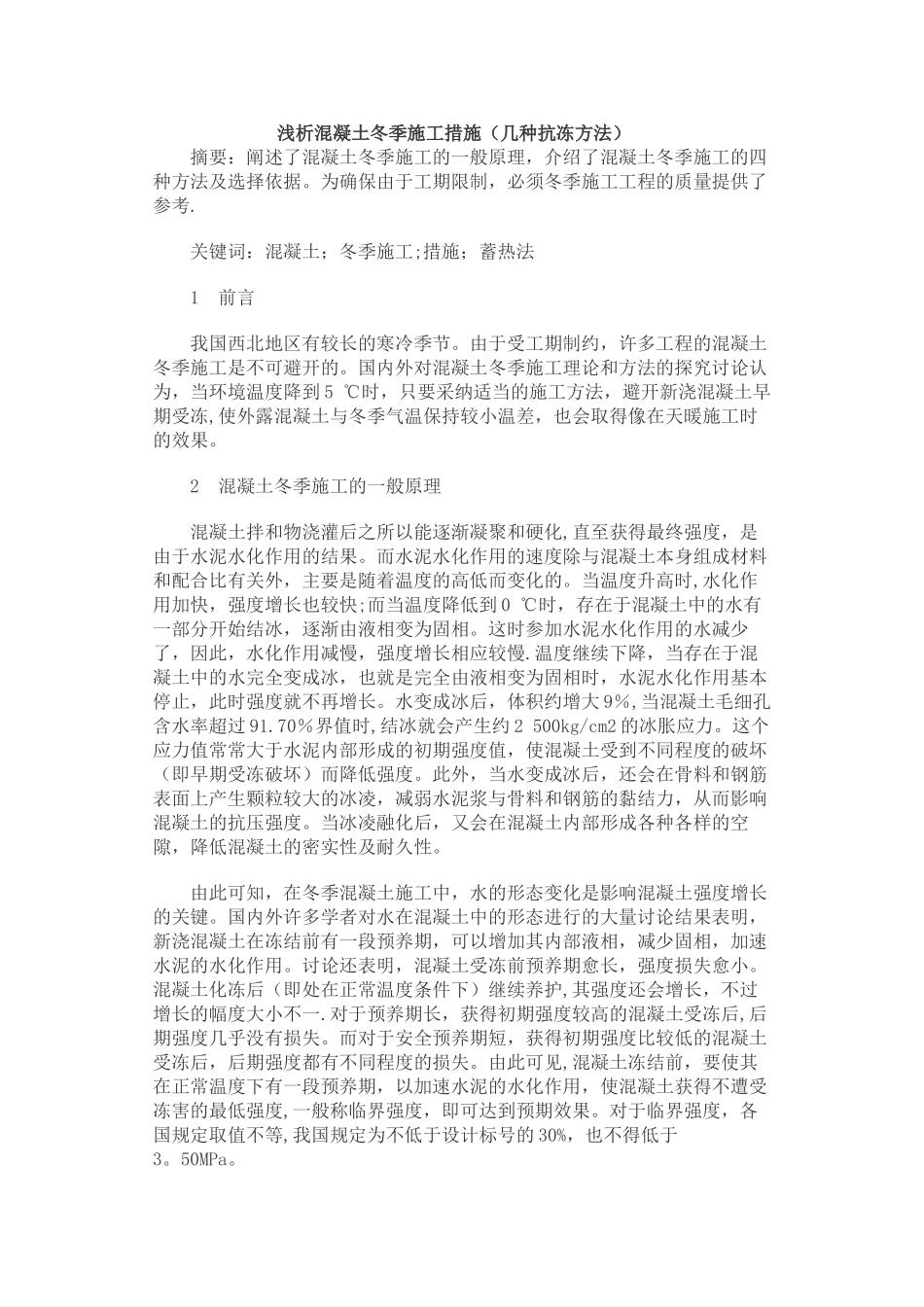

浅析混凝土冬季施工措施（几种抗冻方法）摘要：阐述了混凝土冬季施工的一般原理，介绍了混凝土冬季施工的四种方法及选择依据。为确保由于工期限制，必须冬季施工工程的质量提供了参考.关键词：混凝土；冬季施工;措施；蓄热法1 前言我国西北地区有较长的寒冷季节。由于受工期制约，许多工程的混凝土冬季施工是不可避开的。国内外对混凝土冬季施工理论和方法的探究讨论认为，当环境温度降到 5 ℃时，只要采纳适当的施工方法，避开新浇混凝土早期受冻,使外露混凝土与冬季气温保持较小温差，也会取得像在天暖施工时的效果。2 混凝土冬季施工的一般原理混凝土拌和物浇灌后之所以能逐渐凝聚和硬化,直至获得最终强度，是由于水泥水化作用的结果。而水泥水化作用的速度除与混凝土本身组成材料和配合比有关外，主要是随着温度的高低而变化的。当温度升高时,水化作用加快，强度增长也较快;而当温度降低到 0 ℃时，存在于混凝土中的水有一部分开始结冰，逐渐由液相变为固相。这时参加水泥水化作用的水减少了，因此，水化作用减慢，强度增长相应较慢.温度继续下降，当存在于混凝土中的水完全变成冰，也就是完全由液相变为固相时，水泥水化作用基本停止，此时强度就不再增长。水变成冰后，体积约增大 9％,当混凝土毛细孔含水率超过 91.70％界值时,结冰就会产生约 2 500kg/cm2 的冰胀应力。这个应力值常常大于水泥内部形成的初期强度值，使混凝土受到不同程度的破坏（即早期受冻破坏）而降低强度。此外，当水变成冰后，还会在骨料和钢筋表面上产生颗粒较大的冰凌，减弱水泥浆与骨料和钢筋的黏结力，从而影响混凝土的抗压强度。当冰凌融化后，又会在混凝土内部形成各种各样的空隙，降低混凝土的密实性及耐久性。由此可知，在冬季混凝土施工中，水的形态变化是影响混凝土强度增长的关键。国内外许多学者对水在混凝土中的形态进行的大量讨论结果表明，新浇混凝土在冻结前有一段预养期，可以增加其内部液相，减少固相，加速水泥的水化作用。讨论还表明，混凝土受冻前预养期愈长，强度损失愈小。混凝土化冻后（即处在正常温度条件下）继续养护,其强度还会增长，不过增长的幅度大小不一.对于预养期长，获得初期强度较高的混凝土受冻后,后期强度几乎没有损失。而对于安全预养期短，获得初期强度比较低的混凝土受冻后，后期强度都有不同程度的损失。由此可见,混凝土冻结前，要使其在正常温度下有一段预养期，以加速水泥的水化作用，使混凝土获得不遭受冻害的最...
