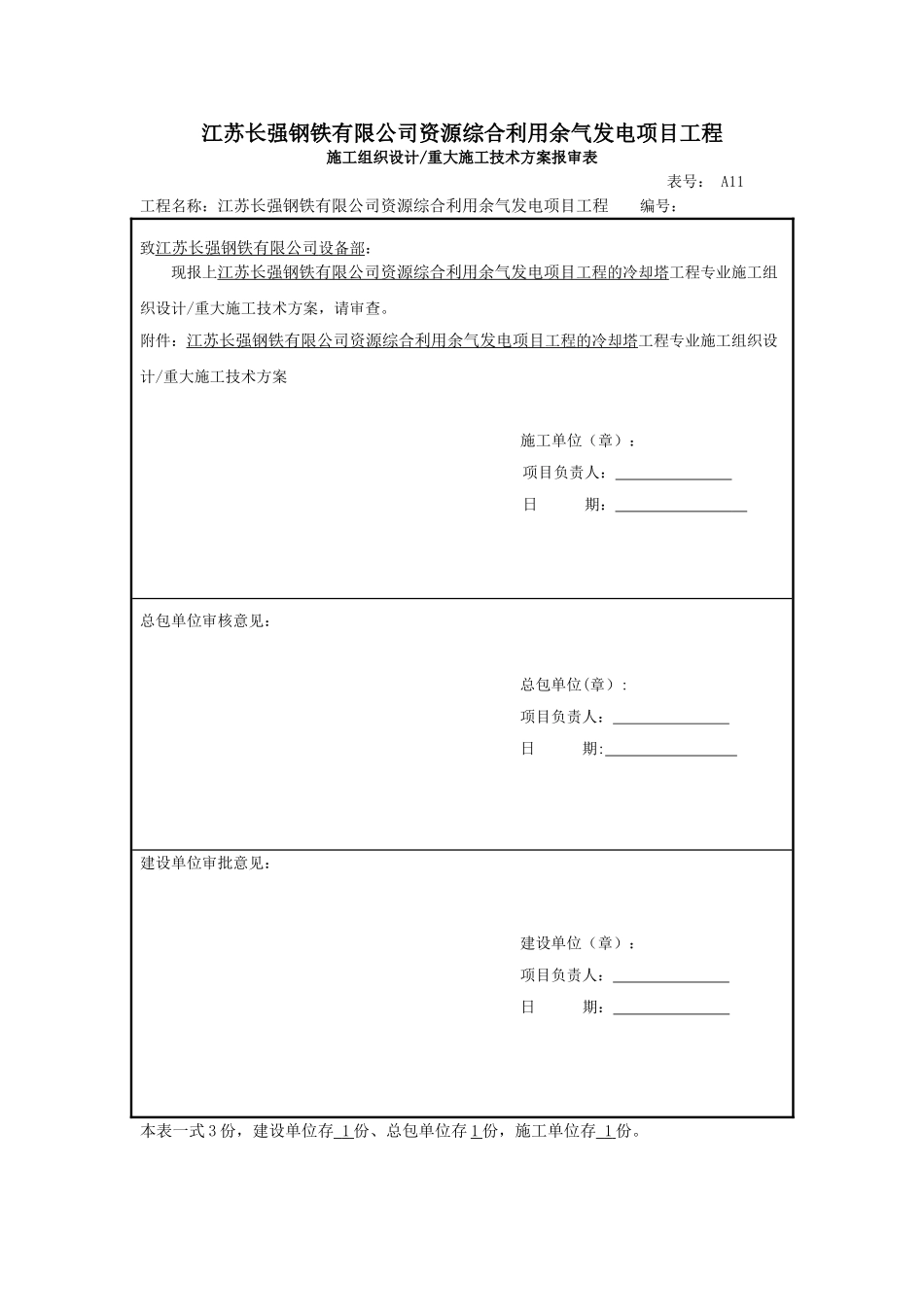

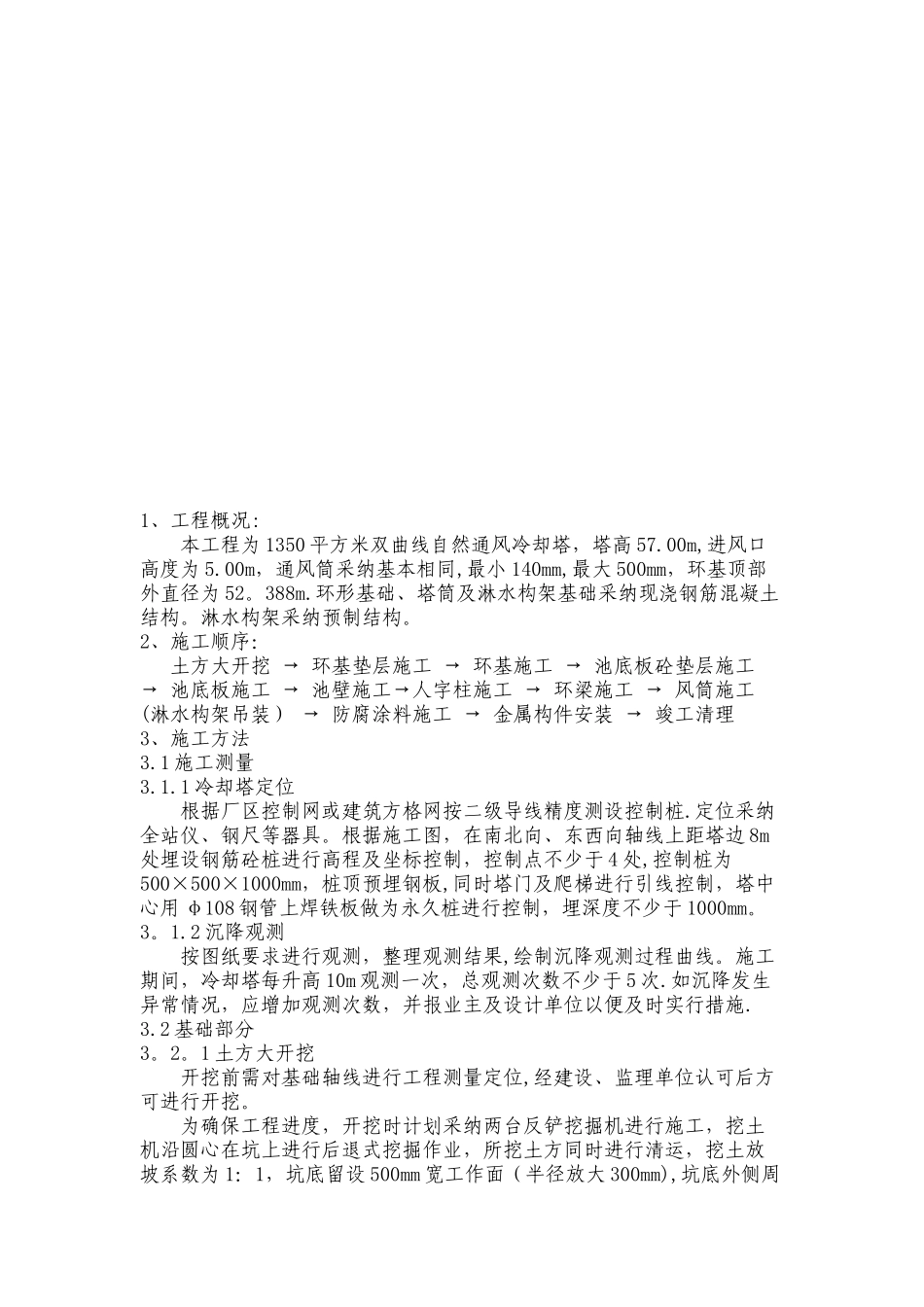

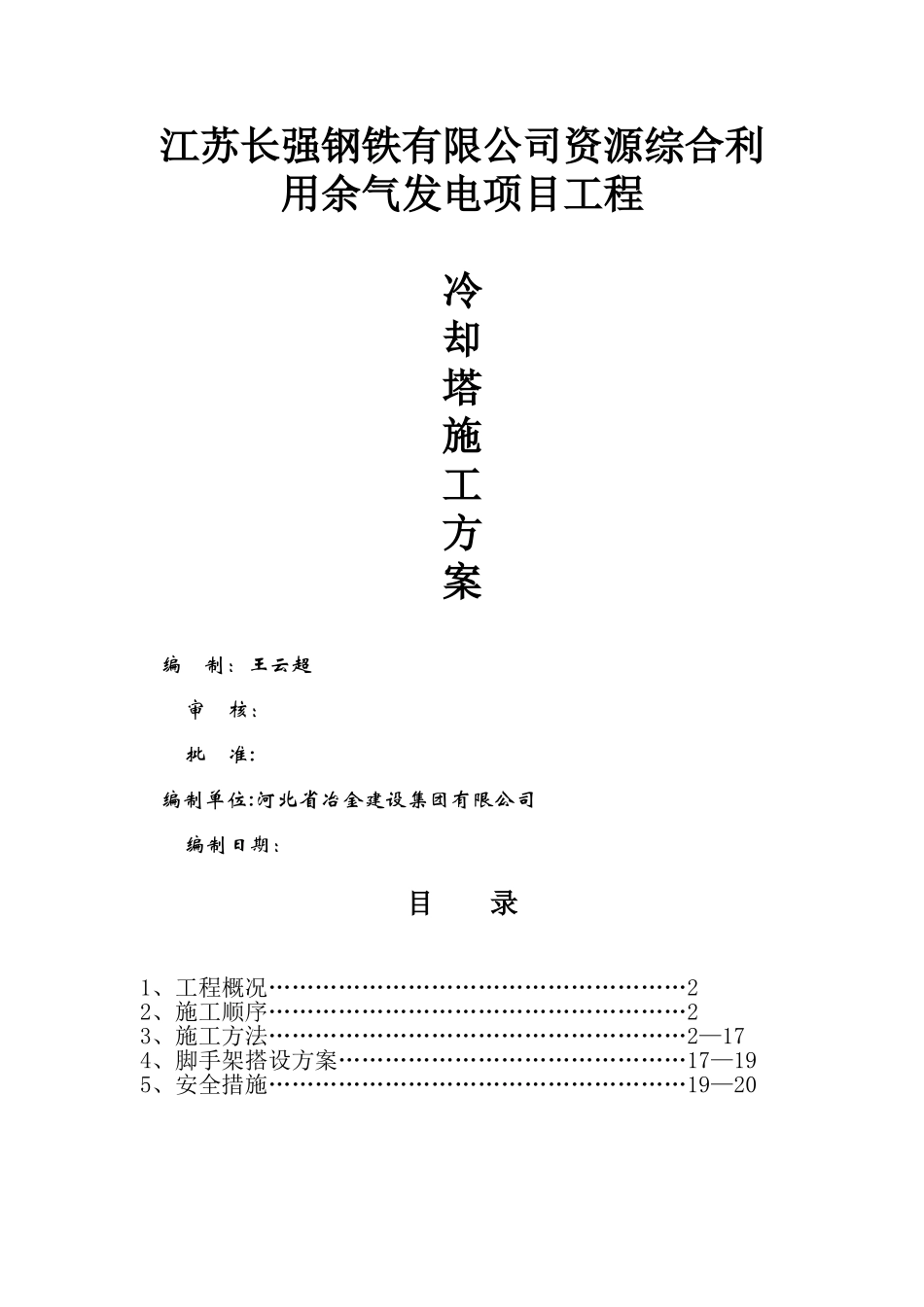

江苏长强钢铁有限公司资源综合利用余气发电项目工程施工组织设计/重大施工技术方案报审表 表号： A11工程名称：江苏长强钢铁有限公司资源综合利用余气发电项目工程 编号：致江苏长强钢铁有限公司 设备部 ： 现报上江苏长强钢铁有限公司资源综合利用余气发电项目 工程的冷却塔 工程专业施工组织设计/重大施工技术方案，请审查。 附件：江苏长强钢铁有限公司资源综合利用余气发电项目 工程的冷却塔 工程专业施工组织设计/重大施工技术方案 施工单位（章）： 项目负责人： 日 期： 总包单位审核意见： 总包单位(章）:项目负责人： 日 期: 建设单位审批意见： 建设单位（章）：项目负责人： 日 期： 本表一式 3 份，建设单位存 1 份、总包单位存 1 份，施工单位存 1 份。江苏长强钢铁有限公司资源综合利用余气发电项目工程 冷却塔施工方案 编 制：王云超审 核：批 准: 编制单位:河北省冶金建设集团有限公司编制日期：目 录1、工程概况………………………………………………22、施工顺序………………………………………………23、施工方法………………………………………………2—174、脚手架搭设方案………………………………………17—195、安全措施………………………………………………19—201、工程概况:本工程为 1350 平方米双曲线自然通风冷却塔，塔高 57.00m,进风口高度为 5.00m，通风筒采纳基本相同,最小 140mm,最大 500mm，环基顶部外直径为 52。388m.环形基础、塔筒及淋水构架基础采纳现浇钢筋混凝土结构。淋水构架采纳预制结构。2、施工顺序：土方大开挖 → 环基垫层施工 → 环基施工 → 池底板砼垫层施工 → 池底板施工 → 池壁施工→人字柱施工 → 环梁施工 → 风筒施工(淋水构架吊装） → 防腐涂料施工 → 金属构件安装 → 竣工清理3、施工方法3.1 施工测量3.1.1 冷却塔定位根据厂区控制网或建筑方格网按二级导线精度测设控制桩.定位采纳全站仪、钢尺等器具。根据施工图，在南北向、东西向轴线上距塔边 8m处埋设钢筋砼桩进行高程及坐标控制，控制点不少于 4 处,控制桩为500×500×1000mm，桩顶预埋钢板,同时塔门及爬梯进行引线控制，塔中心用 φ108 钢管上焊铁板做为永久桩进行控制，埋深度不少于 1000mm。3。1.2 沉降观测按图纸要求进行观测，整理观测结果,绘制沉降观测过程曲线。施工期间，冷却塔每升高 10m 观测一次，总观测次数不少于 5 次.如沉降...
