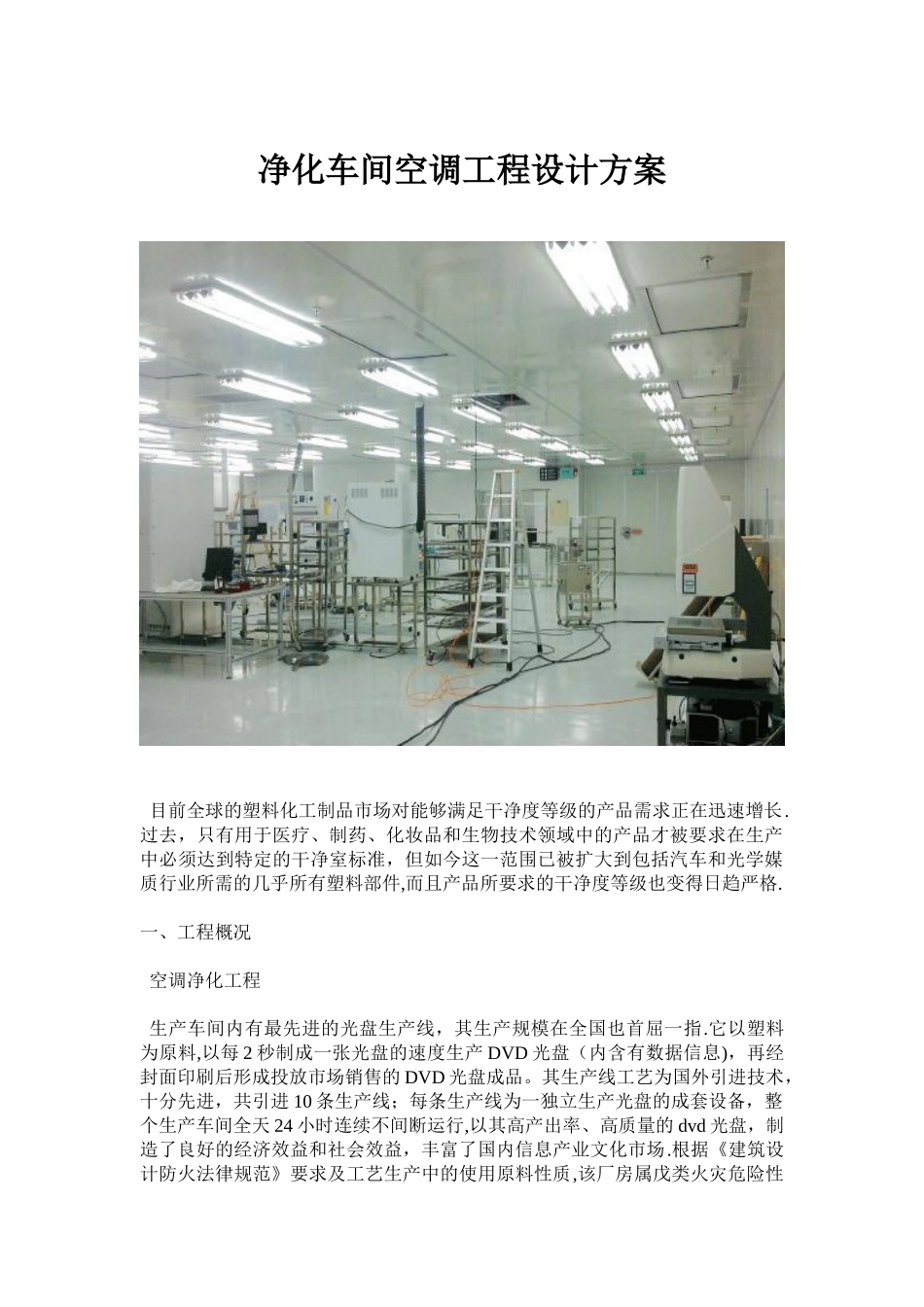

净化车间空调工程设计方案VIP专享

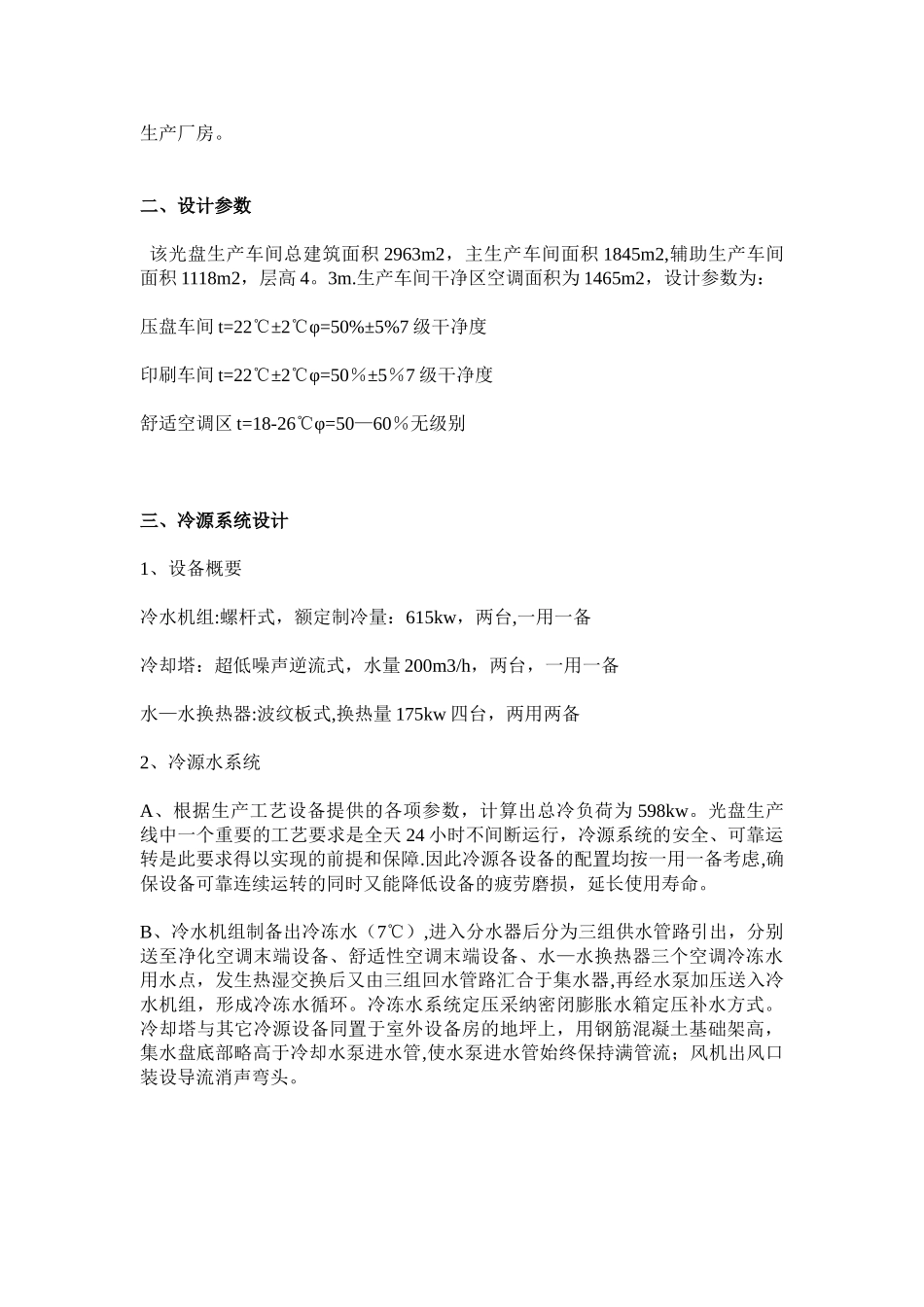

净化车间空调工程设计方案目前全球的塑料化工制品市场对能够满足干净度等级的产品需求正在迅速增长.过去，只有用于医疗、制药、化妆品和生物技术领域中的产品才被要求在生产中必须达到特定的干净室标准，但如今这一范围已被扩大到包括汽车和光学媒质行业所需的几乎所有塑料部件,而且产品所要求的干净度等级也变得日趋严格.一、工程概况空调净化工程生产车间内有最先进的光盘生产线，其生产规模在全国也首屈一指.它以塑料为原料,以每 2 秒制成一张光盘的速度生产 DVD 光盘（内含有数据信息)，再经封面印刷后形成投放市场销售的 DVD 光盘成品。其生产线工艺为国外引进技术，十分先进，共引进 10 条生产线；每条生产线为一独立生产光盘的成套设备，整个生产车间全天 24 小时连续不间断运行,以其高产出率、高质量的 dvd 光盘，制造了良好的经济效益和社会效益，丰富了国内信息产业文化市场.根据《建筑设计防火法律规范》要求及工艺生产中的使用原料性质,该厂房属戊类火灾危险性生产厂房。二、设计参数该光盘生产车间总建筑面积 2963m2，主生产车间面积 1845m2,辅助生产车间面积 1118m2，层高 4。3m.生产车间干净区空调面积为 1465m2，设计参数为：压盘车间 t=22℃±2℃φ=50%±5%7 级干净度印刷车间 t=22℃±2℃φ=50％±5％7 级干净度舒适空调区 t=18-26℃φ=50—60％无级别三、冷源系统设计1、设备概要冷水机组:螺杆式，额定制冷量：615kw，两台,一用一备冷却塔：超低噪声逆流式，水量 200m3/h，两台，一用一备水—水换热器:波纹板式,换热量 175kw 四台，两用两备2、冷源水系统A、根据生产工艺设备提供的各项参数，计算出总冷负荷为 598kw。光盘生产线中一个重要的工艺要求是全天 24 小时不间断运行，冷源系统的安全、可靠运转是此要求得以实现的前提和保障.因此冷源各设备的配置均按一用一备考虑,确保设备可靠连续运转的同时又能降低设备的疲劳磨损，延长使用寿命。B、冷水机组制备出冷冻水（7℃）,进入分水器后分为三组供水管路引出，分别送至净化空调末端设备、舒适性空调末端设备、水—水换热器三个空调冷冻水用水点，发生热湿交换后又由三组回水管路汇合于集水器,再经水泵加压送入冷水机组，形成冷冻水循环。冷冻水系统定压采纳密闭膨胀水箱定压补水方式。冷却塔与其它冷源设备同置于室外设备房的地坪上，用钢筋混凝土基础架高，集水盘底部略高于冷却水泵进水管,使水泵进水管始终保持满管流；风机出风口装设导流消...
