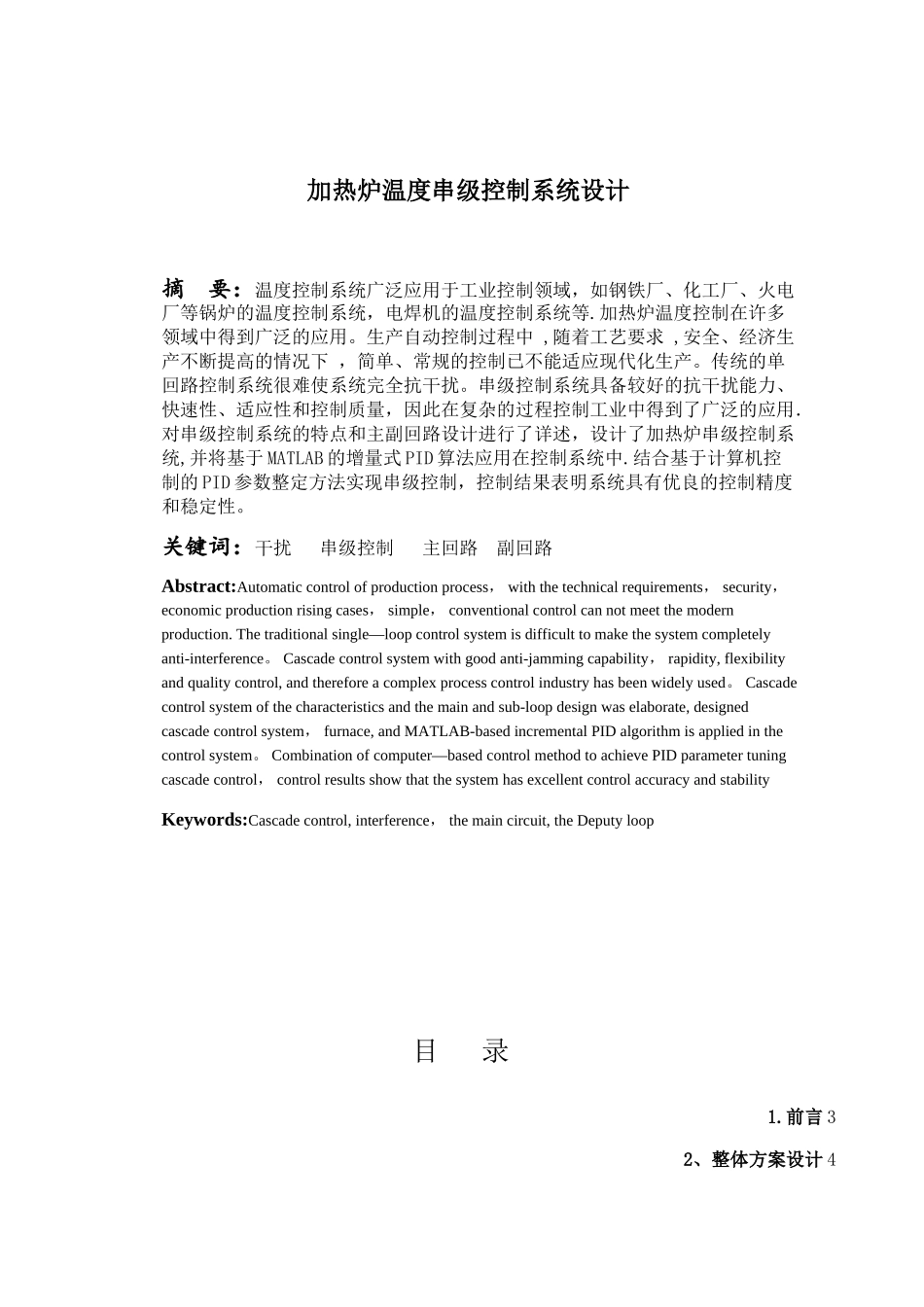

加热炉温度串级控制系统设计摘 要：温度控制系统广泛应用于工业控制领域，如钢铁厂、化工厂、火电厂等锅炉的温度控制系统，电焊机的温度控制系统等.加热炉温度控制在许多领域中得到广泛的应用。生产自动控制过程中 ,随着工艺要求 ,安全、经济生产不断提高的情况下 ，简单、常规的控制已不能适应现代化生产。传统的单回路控制系统很难使系统完全抗干扰。串级控制系统具备较好的抗干扰能力、快速性、适应性和控制质量，因此在复杂的过程控制工业中得到了广泛的应用．对串级控制系统的特点和主副回路设计进行了详述，设计了加热炉串级控制系统,并将基于 MATLAB 的增量式 PID 算法应用在控制系统中.结合基于计算机控制的 PID 参数整定方法实现串级控制，控制结果表明系统具有优良的控制精度和稳定性。关键词：干扰 串级控制 主回路 副回路Abstract:Automatic control of production process， with the technical requirements， security， economic production rising cases， simple， conventional control can not meet the modern production. The traditional single—loop control system is difficult to make the system completely anti-interference。 Cascade control system with good anti-jamming capability， rapidity, flexibility and quality control, and therefore a complex process control industry has been widely used。 Cascade control system of the characteristics and the main and sub-loop design was elaborate, designed cascade control system， furnace, and MATLAB-based incremental PID algorithm is applied in the control system。 Combination of computer—based control method to achieve PID parameter tuning cascade control， control results show that the system has excellent control accuracy and stabilityKeywords:Cascade control, interference， the main circuit, the Deputy loop目 录1.前言 32、整体方案设计 42.1 方案比较 42.2 方案论证 72.3 方案选择 83、串级控制系统的特点 94. 温度控制系统的分析与设计 104。1 控制对象的特性 104.2 主回路的设计 114。3 副回路的选择 114。4 主、副调节器规律的选择 114....
