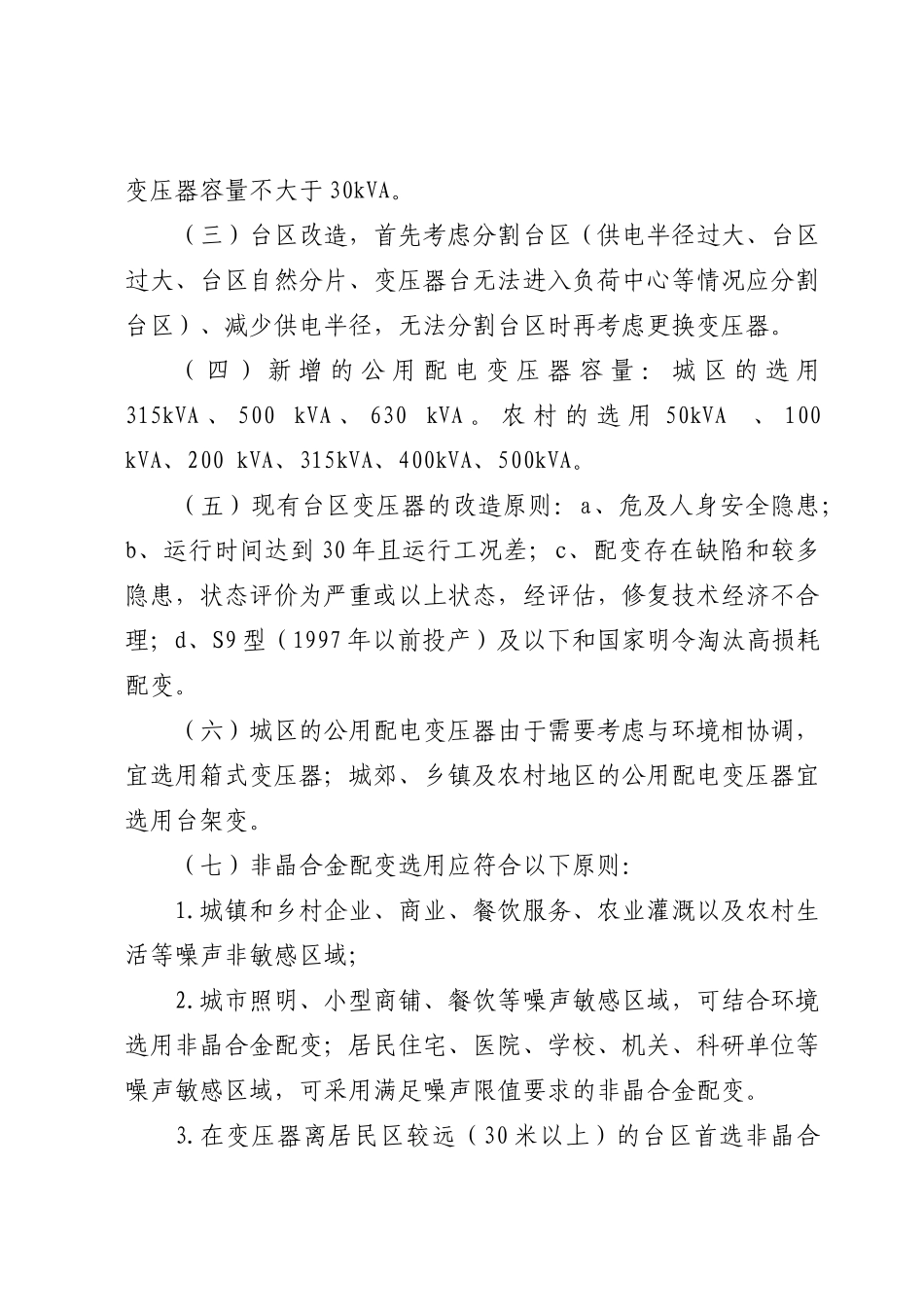

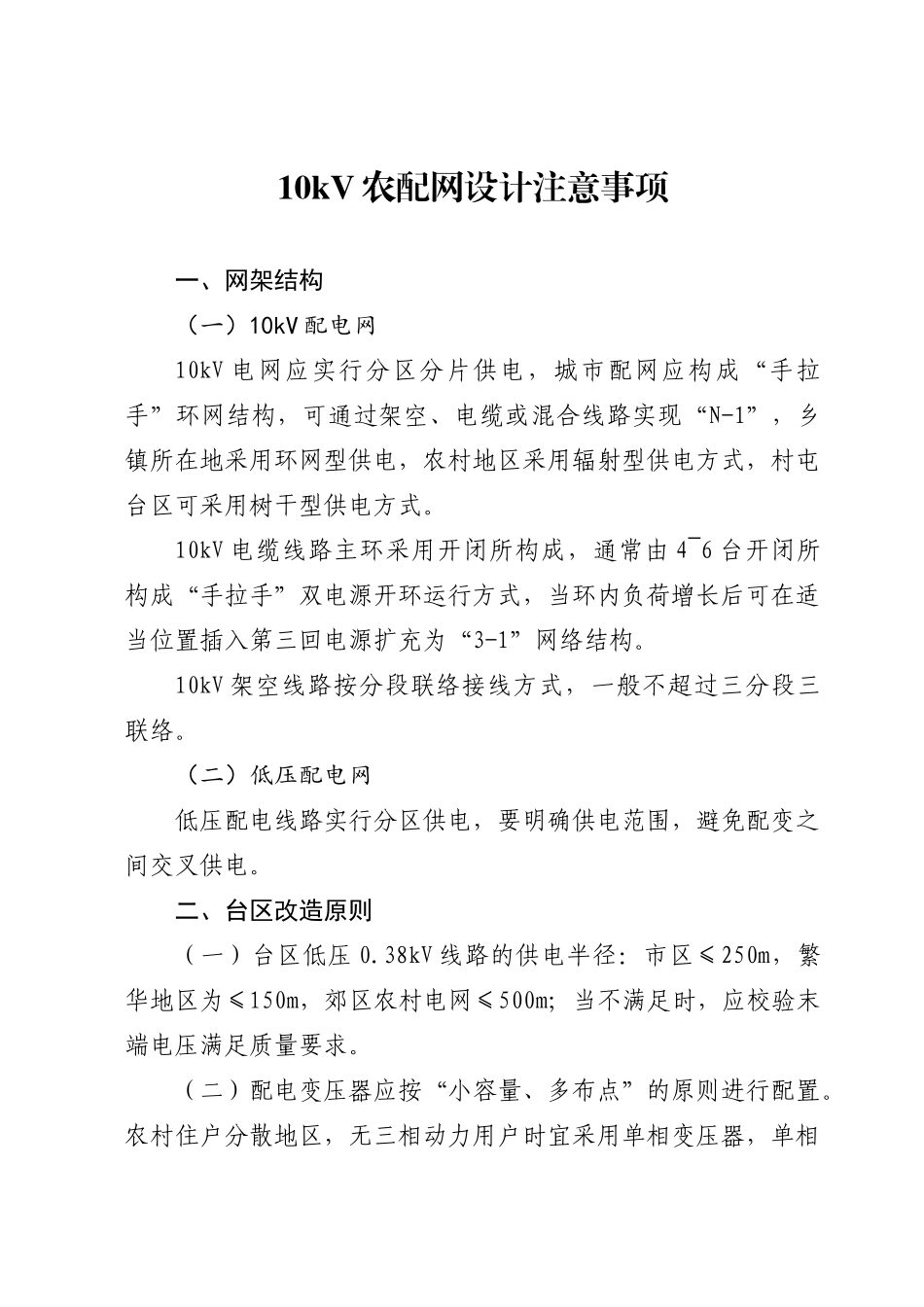

10kV 农配网设计注意事项一、网架结构（一）10kV 配电网10kV 电网应实行分区分片供电，城市配网应构成“手拉手”环网结构，可通过架空、电缆或混合线路实现“N-1”，乡镇所在地采用环网型供电，农村地区采用辐射型供电方式，村屯台区可采用树干型供电方式。10kV 电缆线路主环采用开闭所构成，通常由 4~6 台开闭所构成“手拉手”双电源开环运行方式，当环内负荷增长后可在适当位置插入第三回电源扩充为“3-1”网络结构。10kV 架空线路按分段联络接线方式，一般不超过三分段三联络。（二）低压配电网低压配电线路实行分区供电，要明确供电范围，避免配变之间交叉供电。二、台区改造原则（一）台区低压 0.38kV 线路的供电半径：市区≤250m，繁华地区为≤150m，郊区农村电网≤500m；当不满足时，应校验末端电压满足质量要求。 （二）配电变压器应按“小容量、多布点”的原则进行配置。农村住户分散地区，无三相动力用户时宜采用单相变压器，单相变压器容量不大于 30kVA。（三）台区改造，首先考虑分割台区（供电半径过大、台区过大、台区自然分片、变压器台无法进入负荷中心等情况应分割台区）、减少供电半径，无法分割台区时再考虑更换变压器。（ 四 ） 新 增 的 公 用 配 电 变 压 器 容 量 ： 城 区 的 选 用315kVA 、 500 kVA 、 630 kVA 。 农 村 的 选 用 50kVA 、 100 kVA、200 kVA、315kVA、400kVA、500kVA。（五）现有台区变压器的改造原则：a、危及人身安全隐患；b、运行时间达到 30 年且运行工况差；c、配变存在缺陷和较多隐患，状态评价为严重或以上状态，经评估，修复技术经济不合理；d、S9 型（1997 年以前投产）及以下和国家明令淘汰高损耗配变。（六）城区的公用配电变压器由于需要考虑与环境相协调，宜选用箱式变压器；城郊、乡镇及农村地区的公用配电变压器宜选用台架变。（七）非晶合金配变选用应符合以下原则：1.城镇和乡村企业、商业、餐饮服务、农业灌溉以及农村生活等噪声非敏感区域；2.城市照明、小型商铺、餐饮等噪声敏感区域，可结合环境选用非晶合金配变；居民住宅、医院、学校、机关、科研单位等噪声敏感区域，可采用满足噪声限值要求的非晶合金配变。3.在变压器离居民区较远（30 米以上）的台区首选非晶合金配变。（八）配电变压器的无功补偿方式采用动态无功补偿装置，补偿容量按变压器容量的 30%补偿；供电半径过大末端电压质量不能满足要求时可以加装无功电压...
