JYQPJ-I肉类切片机的设计和实现 机械制造专业

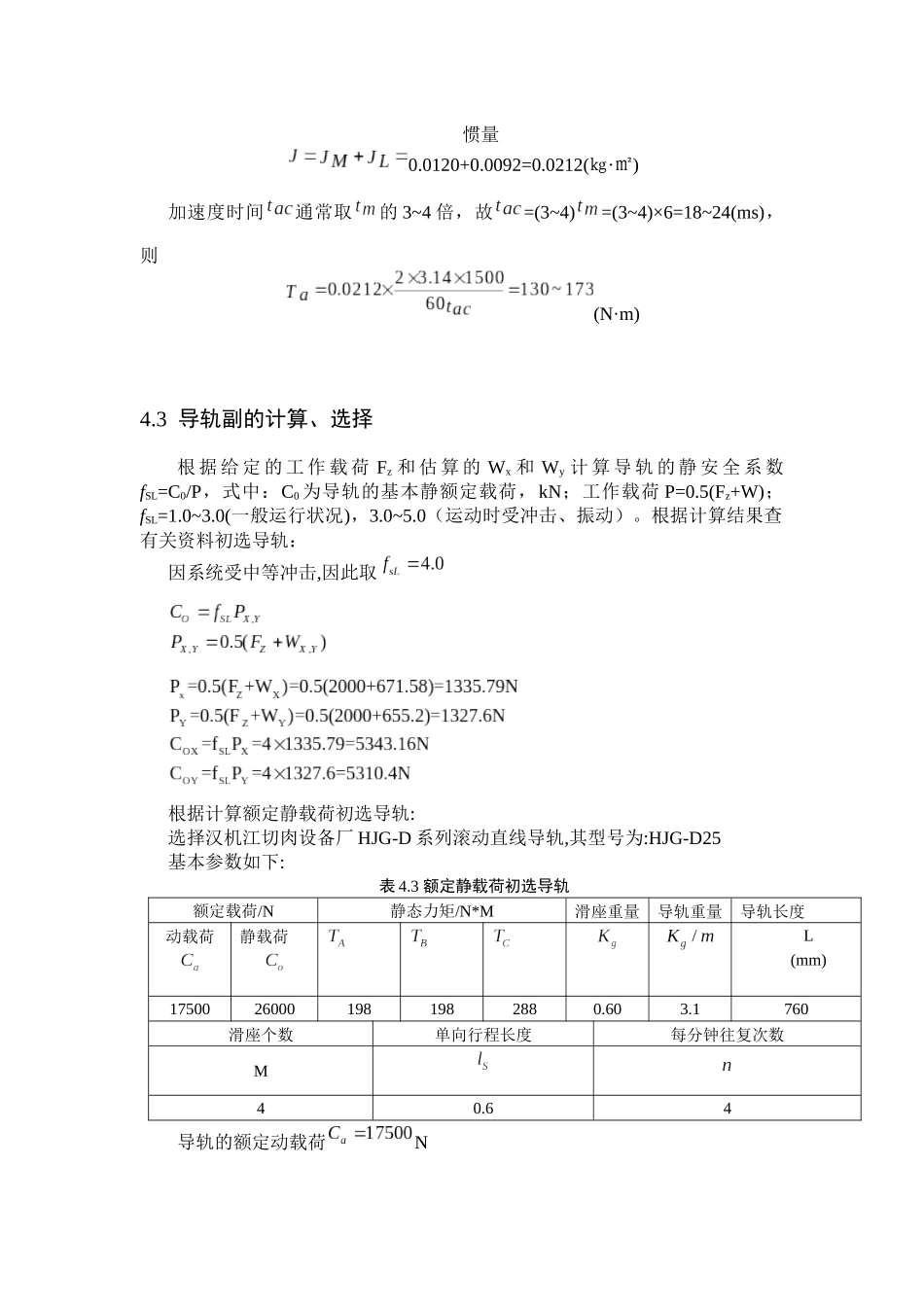

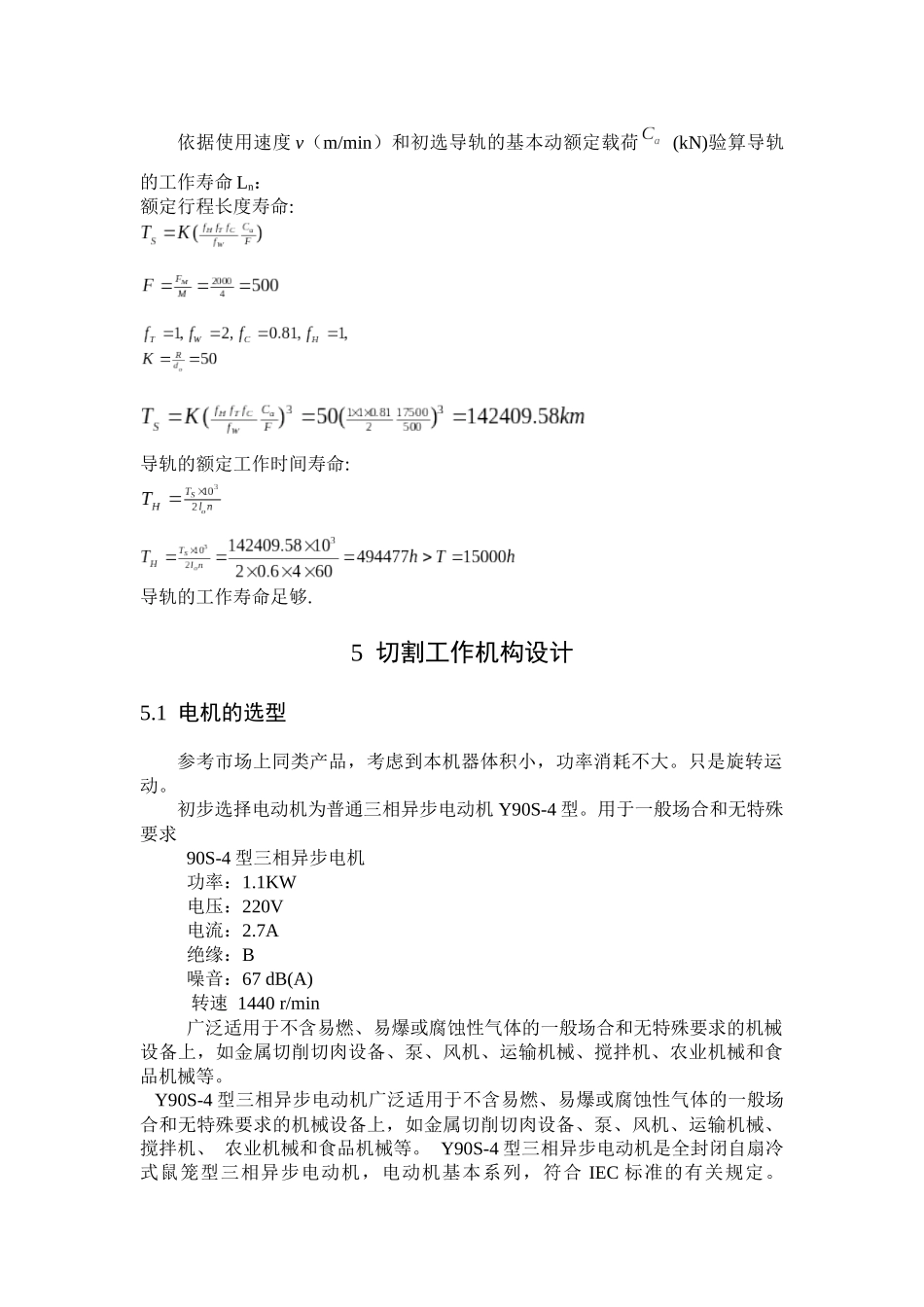

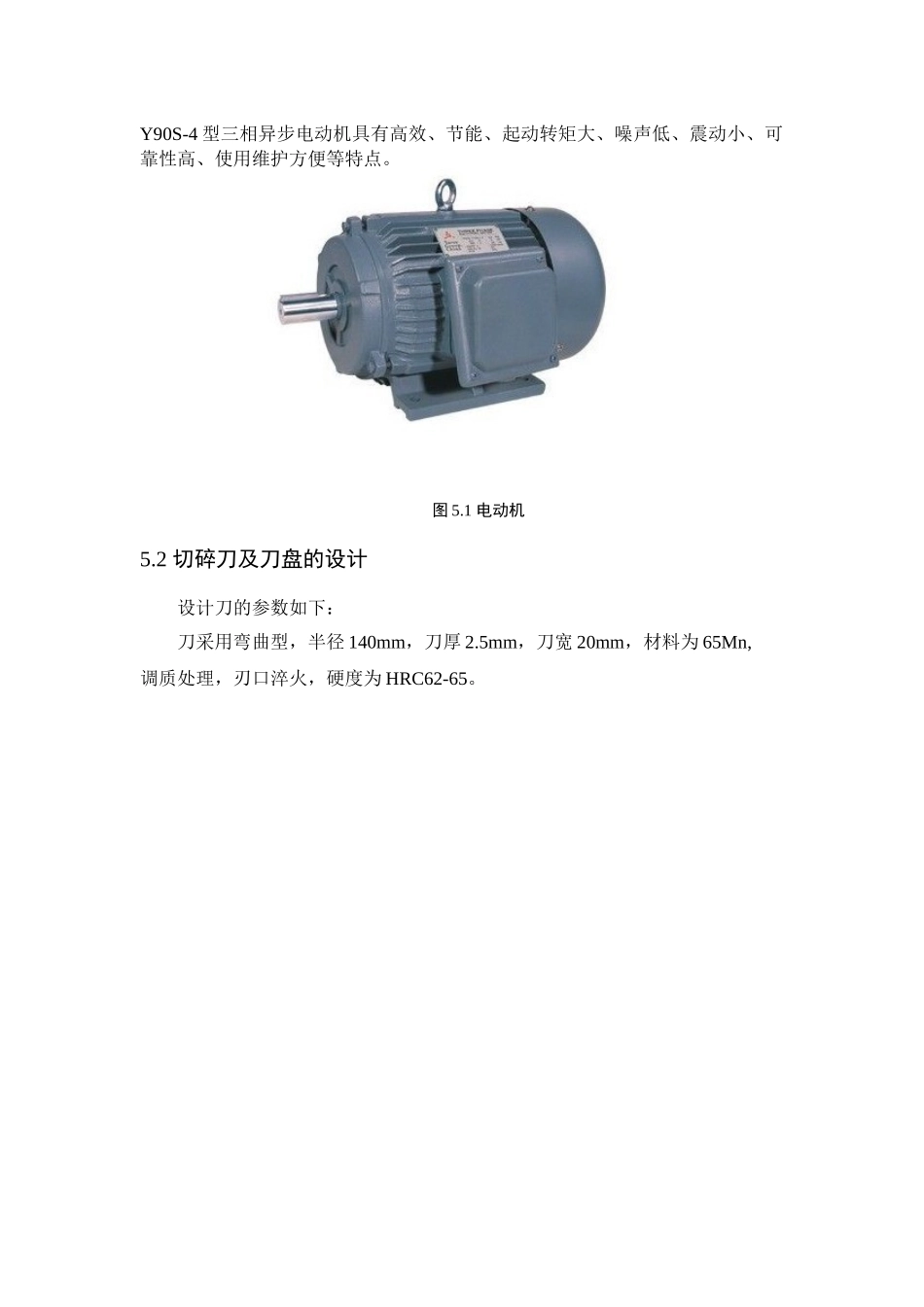

惯量0.0120+0.0092=0.0212(㎏·㎡) 加速度时间通常取的 3~4 倍，故=(3~4)=(3~4)×6=18~24(ms)，则(N·m)4.3 导轨副的计算、选择根 据 给 定 的 工 作 载 荷 Fz 和 估 算 的 Wx 和 Wy 计 算 导 轨 的 静 安 全 系 数fSL=C0/P，式中：C0 为导轨的基本静额定载荷，kN；工作载荷 P=0.5(Fz+W)； fSL=1.0~3.0(一般运行状况)，3.0~5.0（运动时受冲击、振动）。根据计算结果查有关资料初选导轨：因系统受中等冲击,因此取根据计算额定静载荷初选导轨:选择汉机江切肉设备厂 HJG-D 系列滚动直线导轨,其型号为:HJG-D25基本参数如下:表 4.3 额定静载荷初选导轨额定载荷/N静态力矩/N*M滑座重量导轨重量导轨长度动载荷静载荷L(mm)17500260001981982880.603.1760滑座个数单向行程长度每分钟往复次数M40.64导轨的额定动载荷N依据使用速度 v（m/min）和初选导轨的基本动额定载荷 (kN)验算导轨的工作寿命 Ln：额定行程长度寿命: 导轨的额定工作时间寿命: 导轨的工作寿命足够.5 切割工作机构设计5.1 电机的选型参考市场上同类产品，考虑到本机器体积小，功率消耗不大。只是旋转运动。初步选择电动机为普通三相异步电动机 Y90S-4 型。用于一般场合和无特殊要求90S-4 型三相异步电机功率：1.1KW 电压：220V 电流：2.7A 绝缘：B 噪音：67 dB(A) 转速 1440 r/min广泛适用于不含易燃、易爆或腐蚀性气体的一般场合和无特殊要求的机械设备上，如金属切削切肉设备、泵、风机、运输机械、搅拌机、农业机械和食品机械等。 Y90S-4 型三相异步电动机广泛适用于不含易燃、易爆或腐蚀性气体的一般场合和无特殊要求的机械设备上，如金属切削切肉设备、泵、风机、运输机械、搅拌机、 农业机械和食品机械等。 Y90S-4 型三相异步电动机是全封闭自扇冷式鼠笼型三相异步电动机，电动机基本系列，符合 IEC 标准的有关规定。 Y90S-4 型三相异步电动机具有高效、节能、起动转矩大、噪声低、震动小、可靠性高、使用维护方便等特点。图 5.1 电动机5.2 切碎刀及刀盘的设计设计刀的参数如下： 刀采用弯曲型，半径 140mm，刀厚 2.5mm，刀宽 20mm，材料为 65Mn,调质处理，刃口淬火，硬度为 HRC62-65。图 5.2 刀盘65MN 钢的强度，硬度，弹性和淬透性的前 65 钢，具有过热敏感性和回火脆性倾向，水淬有一种倾向开裂。可加工性退火可能还是冷变形塑性低，焊接性差。因此，刀片左均匀这里安排了 3 螺纹孔，因为没有与螺...
