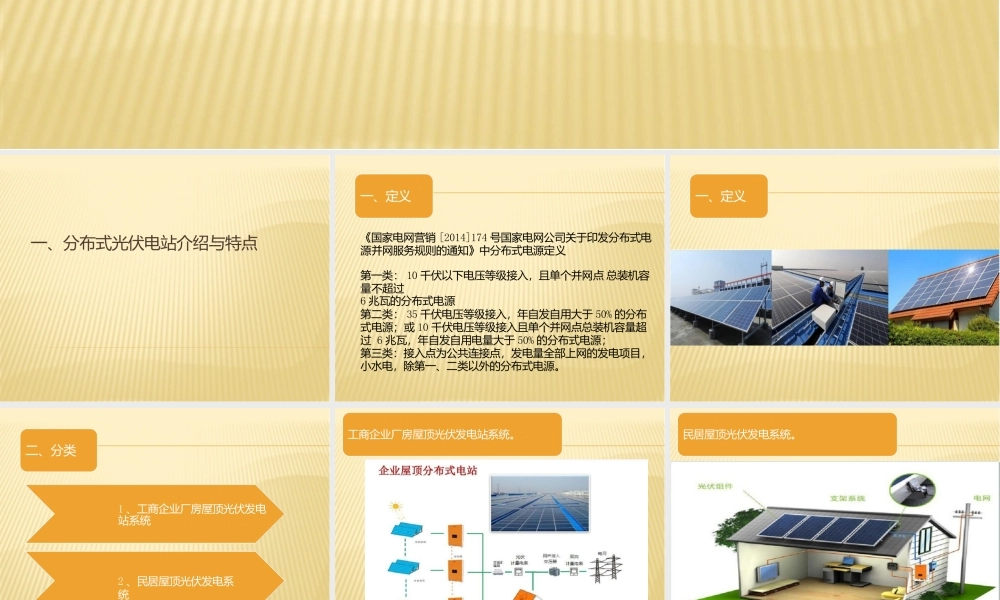

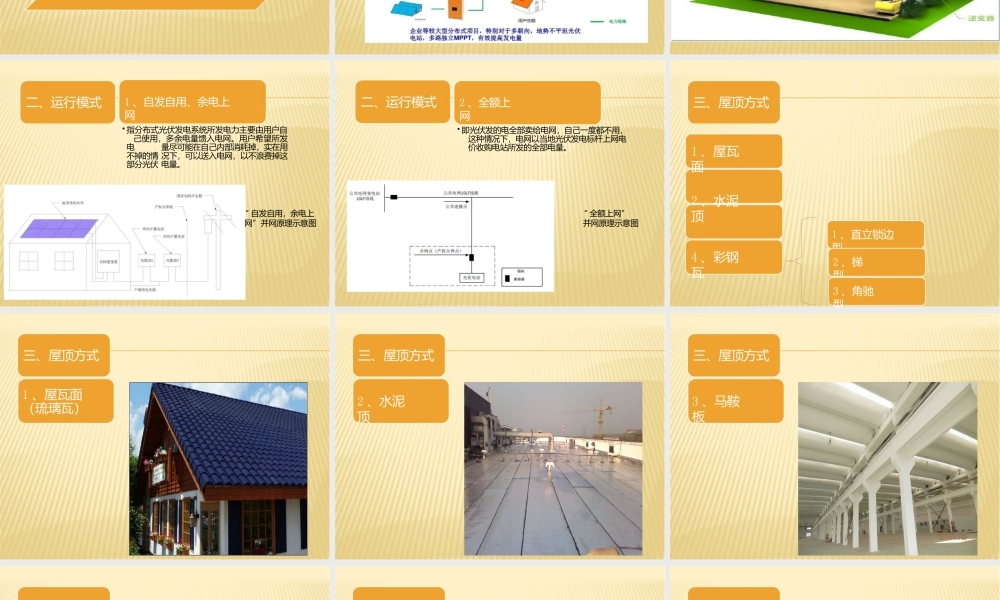

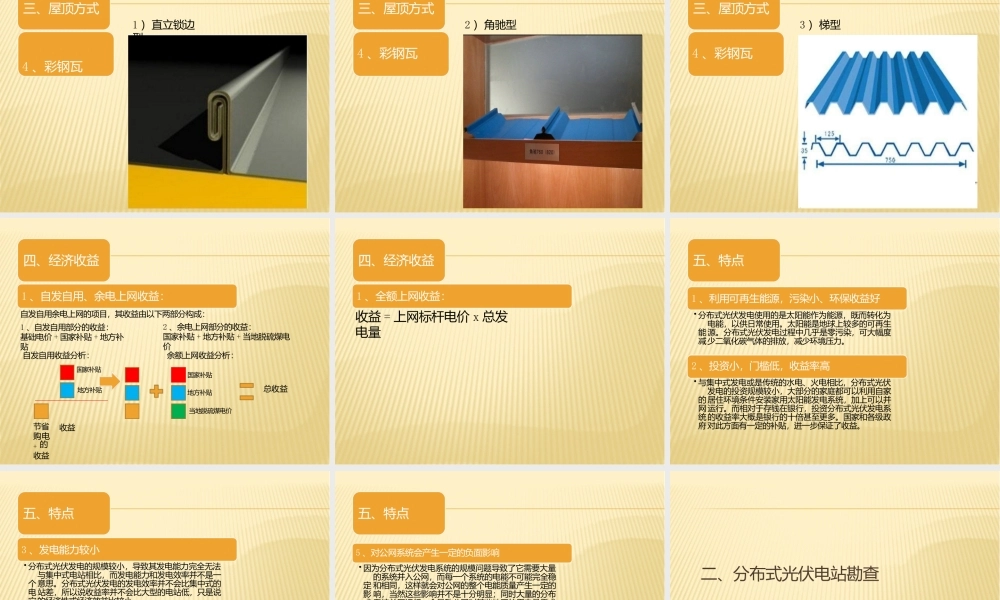

分布式光伏电站电气设计一、分布式光伏电站介绍与特点一、定义《国家电网营销 [2014]174 号国家电网公司关于印发分布式电源并网服务规则的通知》中分布式电源定义第一类： 10 千伏以下电压等级接入，且单个并网点 总装机容量不超过6 兆瓦的分布式电源第二类： 35 千伏电压等级接入，年自发自用大于 50% 的分布式电源；或 10 千伏电压等级接入且单个并网点总装机容量超过 6 兆瓦，年自发自用电量大于 50% 的分布式电源；第三类：接入点为公共连接点，发电量全部上网的发电项目，小水电，除第一、二类以外的分布式电源。一、定义二、分类1 、工商企业厂房屋顶光伏发电站系统2 、民居屋顶光伏发电系统工商企业厂房屋顶光伏发电站系统。民居屋顶光伏发电系统。1 、自发自用、余电上网• 指分布式光伏发电系统所发电力主要由用户自己使用，多余电量馈入电网。用户希望所发电量尽可能在自己内部消耗掉，实在用不掉的情 况下，可以送入电网，以不浪费掉这部分光伏 电量。二、运行模式“ 自发自用，余电上网”并网原理示意图2 、全额上网• 即光伏发的电全部卖给电网，自己一度都不用，这种情况下，电网以当地光伏发电标杆上网电价收购电站所发的全部电量。“ 全额上网” 并网原理示意图二、运行模式三、屋顶方式1 、屋瓦面2 、水泥顶3 、马鞍板4 、彩钢瓦1 、直立锁边型2 、梯型3 、角驰型三、屋顶方式1 、屋瓦面（琉璃瓦）三、屋顶方式2 、水泥顶三、屋顶方式3 、马鞍板三、屋顶方式1 ）直立锁边型4 、彩钢瓦三、屋顶方式2 ）角驰型4 、彩钢瓦三、屋顶方式3 ）梯型4 、彩钢瓦四、经济收益1 、自发自用、余电上网收益：自发自用余电上网的项目，其收益由以下两部分构成：1 、自发自用部分的收益： 基础电价 + 国家补贴 + 地方补贴2 、余电上网部分的收益：国家补贴 + 地方补贴 + 当地脱硫煤电价地方补贴自发自用收益分析：国家补贴节省购电+ 的收益收益国家补贴地方补贴当地脱硫煤电价总收益余额上网收益分析：四、经济收益1 、全额上网收益：收益 = 上网标杆电价 x 总发电量1 、利用可再生能源，污染小、环保收益好• 分布式光伏发电使用的是太阳能作为能源，既而转化为电能，以供日常使用。太阳能是地球上较多的可再生能源。分布式光伏发电过程中几乎是零污染，可大幅度减少二氧化碳气体的排放，减少环境压力。2 、投资小，门槛低，收益率高• 与集中式发电或是传统的水电、火电相比...
