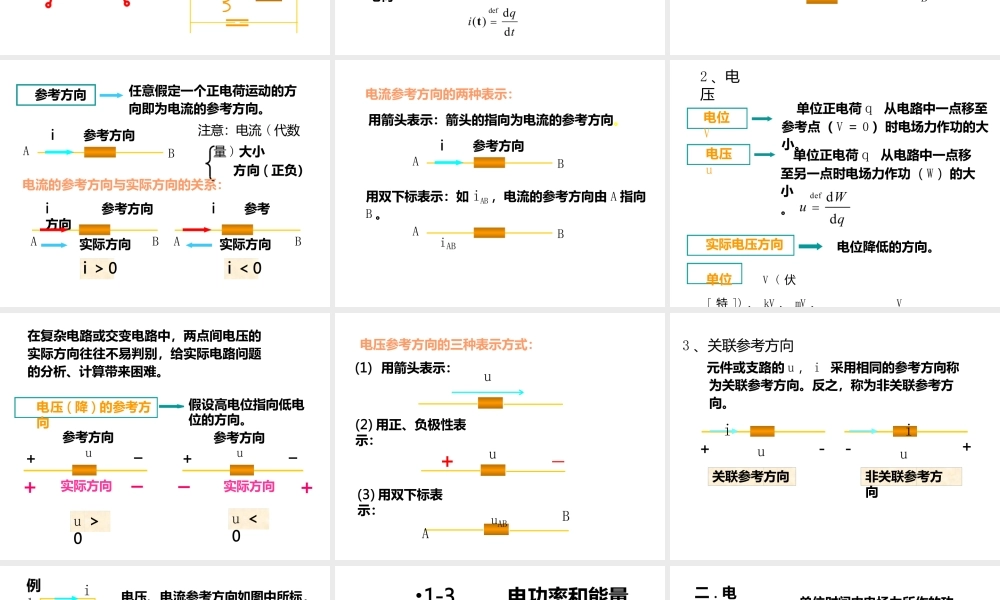

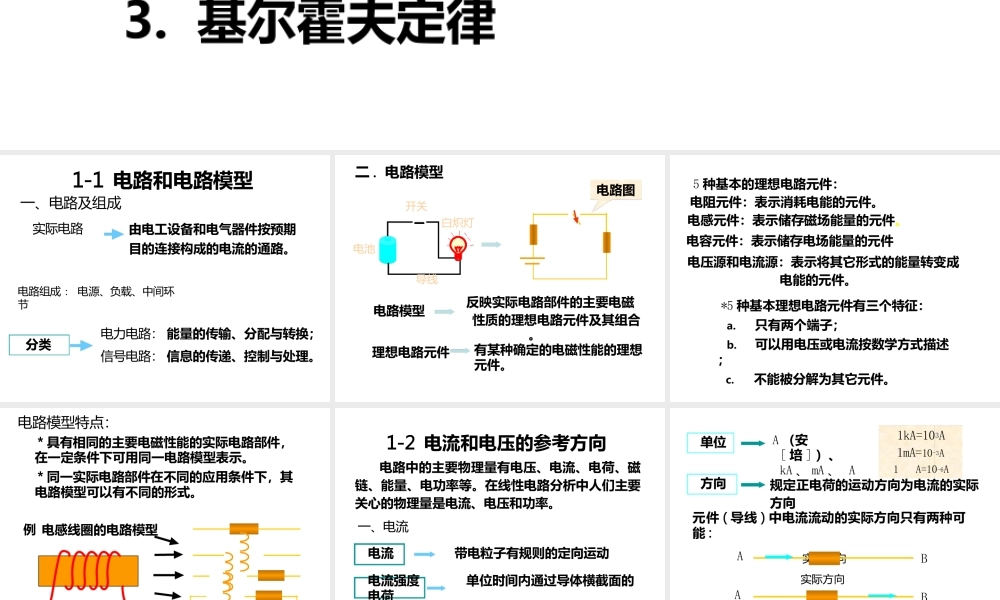

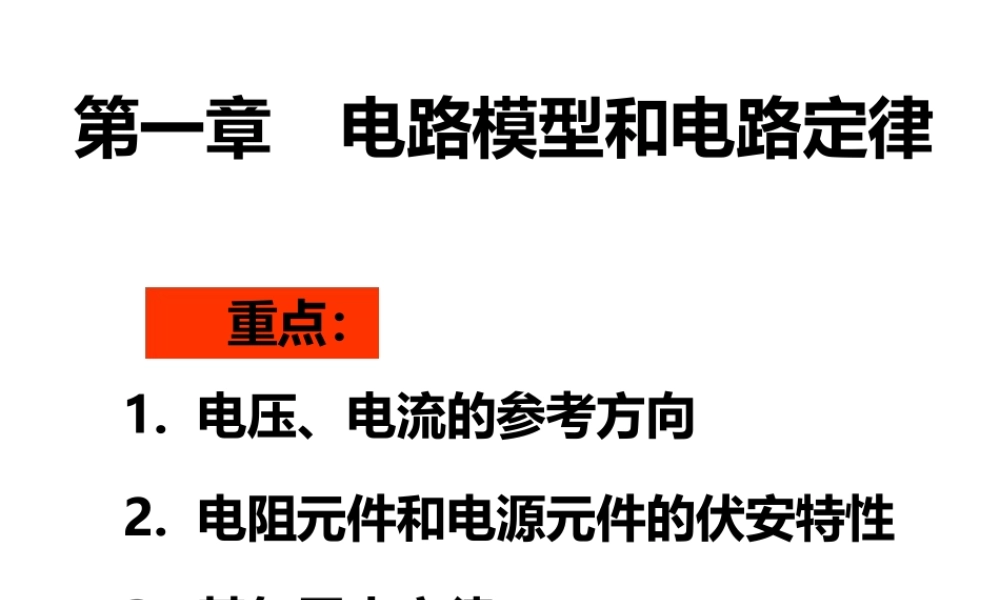

重点：1. 电压、电流的参考方向2. 电阻元件和电源元件的伏安特性3. 基尔霍夫定律第一章电路模型和电路定律1-1 电路和电路模型分类电力电路： 能量的传输、分配与转换；信号电路： 信息的传递、控制与处理。由电工设备和电气器件按预期目的连接构成的电流的通路。实际电路一、电路及组成电路组成 : 电源、负载、中间环节二 . 电路模型开关白炽灯电池导线电路图理想电路元件反映实际电路部件的主要电磁性质的理想电路元件及其组合。有某种确定的电磁性能的理想元件。电路模型5 种基本的理想电路元件：电阻元件：表示消耗电能的元件。电感元件：表示储存磁场能量的元件。电容元件：表示储存电场能量的元件电压源和电流源：表示将其它形式的能量转变成电能的元件。*5 种基本理想电路元件有三个特征：a.只有两个端子；b.可以用电压或电流按数学方式描述；c.不能被分解为其它元件。* 具有相同的主要电磁性能的实际电路部件，在一定条件下可用同一电路模型表示。* 同一实际电路部件在不同的应用条件下，其电路模型可以有不同的形式。例 电感线圈的电路模型电路模型特点：1-2 电流和电压的参考方向电路中的主要物理量有电压、电流、电荷、磁链、能量、电功率等。在线性电路分析中人们主要关心的物理量是电流、电压和功率。一、电流电流带电粒子有规则的定向运动电流强度单位时间内通过导体横截面的电荷方向规定正电荷的运动方向为电流的实际方向单位1kA=103A1mA=10-3A1A=10-6AA （安[ 培 ] ）、 kA 、 mA 、 A元件 ( 导线 ) 中电流流动的实际方向只有两种可能 :实际方向实际方向ABAB参考方向注意：电流 ( 代数量 ) 大小方向 ( 正负）任意假定一个正电荷运动的方向即为电流的参考方向。实际方向i > 0实际方向i < 0电流的参考方向与实际方向的关系：i参考方向i参考方向i参考方向ABABAB电流参考方向的两种表示：用箭头表示：箭头的指向为电流的参考方向。用双下标表示：如 iAB , 电流的参考方向由 A 指向B 。iABABi参考方向AB电压u单位V ( 伏[ 特 ]) 、 kV 、 mV 、V单位正电荷 q 从电路中一点移至另一点时电场力作功（ W ）的大小。电位V单位正电荷 q 从电路中一点移至参考点（ V ＝ 0 ）时电场力作功的大小。实际电压方向电位降低的方向。2 、电压在复杂电路或交变电路中，两点间电压的实际方向往往不易判别，给实际电路问题的分析、计算带来困难。电压 ( 降 ) 的参考方向u > 0参...
