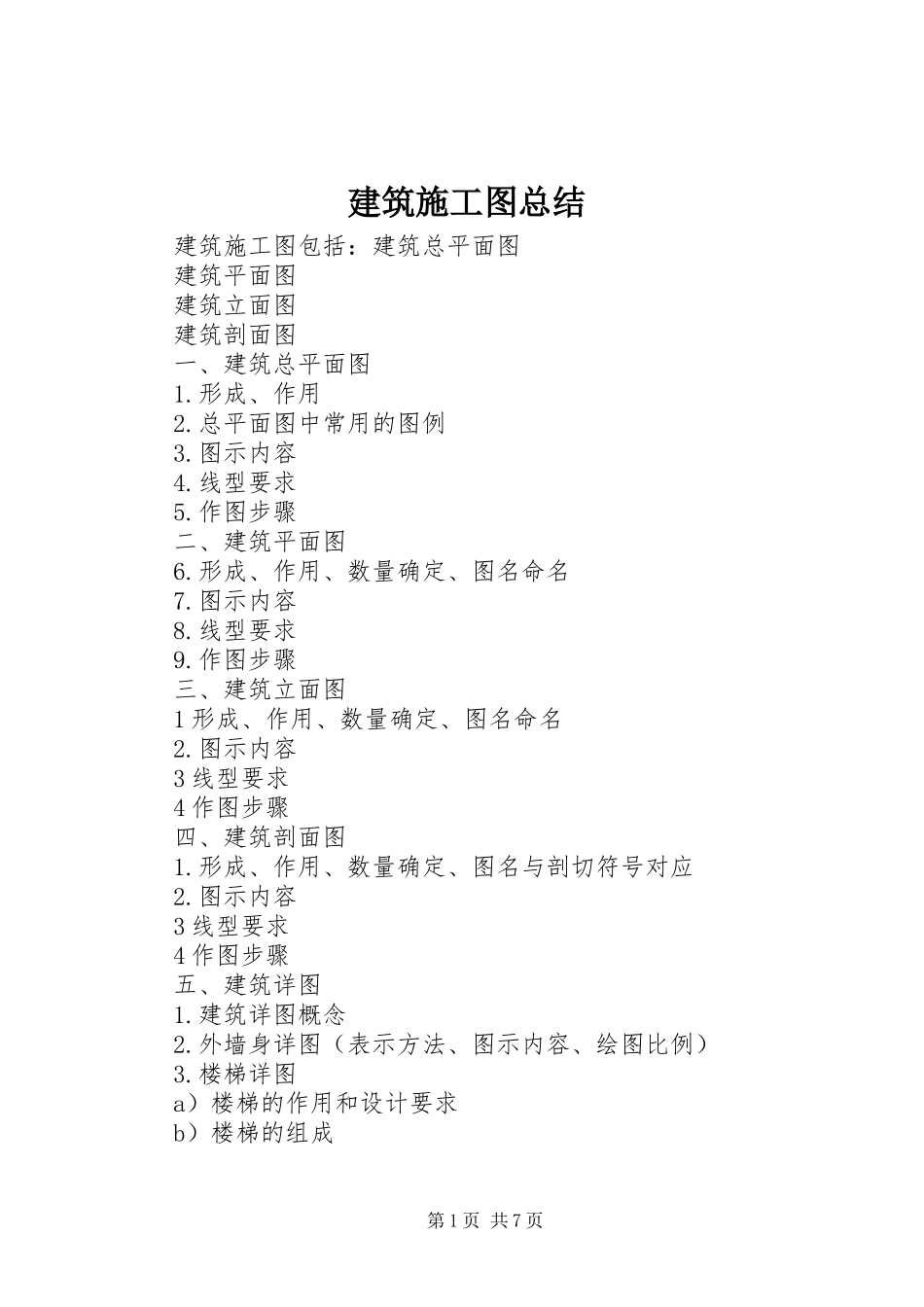

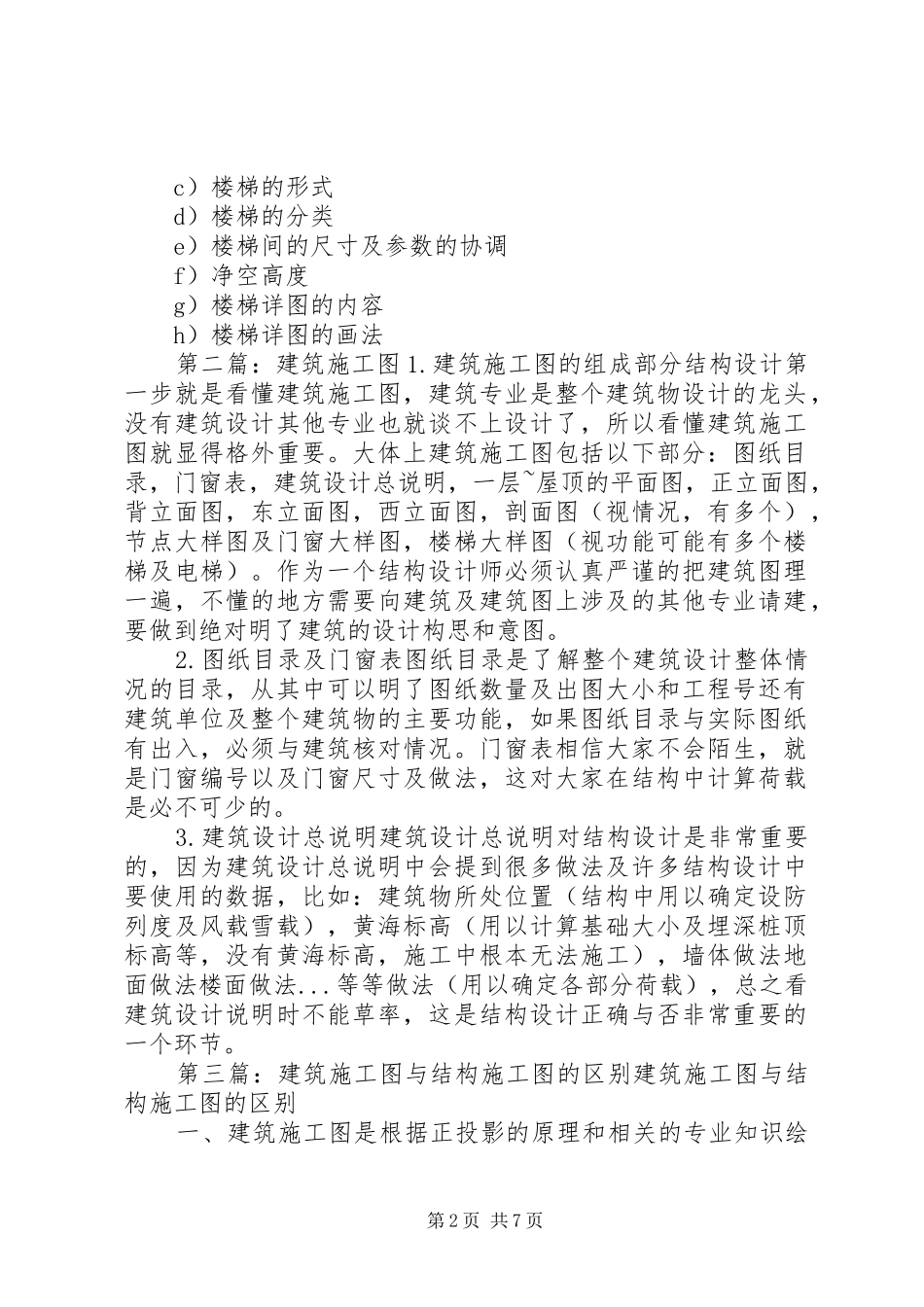

建筑施工图总结建筑施工图包括：建筑总平面图建筑平面图建筑立面图建筑剖面图一、建筑总平面图1.形成、作用2.总平面图中常用的图例3.图示内容4.线型要求5.作图步骤二、建筑平面图6.形成、作用、数量确定、图名命名7.图示内容8.线型要求9.作图步骤三、建筑立面图1形成、作用、数量确定、图名命名2.图示内容3线型要求4作图步骤四、建筑剖面图1.形成、作用、数量确定、图名与剖切符号对应2.图示内容3线型要求4作图步骤五、建筑详图1.建筑详图概念2.外墙身详图（表示方法、图示内容、绘图比例）3.楼梯详图a）楼梯的作用和设计要求b）楼梯的组成第1页共7页c）楼梯的形式d）楼梯的分类e）楼梯间的尺寸及参数的协调f）净空高度g）楼梯详图的内容h）楼梯详图的画法第二篇：建筑施工图1.建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。2.图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。3.建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。第三篇：建筑施工图与结构施工图的区别建筑施工图与结构施工图的区别一、建筑施工图是根据正投影的原理和相关的专业知识绘第2页共7页制的工程图样，其主要任务在于表示房屋的内外形状、平面布置、楼层层高及建筑构造、装饰做法等，简称“建施”，它是各类施工图的基础和先导，也是指导土建施工的主要依据之一。总之，建筑施工图主要用来作为施工放线、砌筑基础及墙身、铺设楼板、楼梯、屋顶、安装门窗、室内装饰及编制预算和施工组织计划等的依据。其基本图纸包括施工总说明、总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图和门窗表等。二、结构施工图是关于承重构件的布置、使用的材料、形状、大小及内部够早的工程图样，是承重构件及其他受力构件施工的依据。结构施工图包含结构总说明、基础布置图、承台配筋图、地梁布置图、各层柱布置图、各层柱布筋图、各层梁布筋图、屋面梁配筋图、楼梯屋面梁配筋图、各层板配筋图、屋面板配筋图、楼梯大样及节点大样等内容。第四篇。建筑设计（施工图设计）实习总结光阴似箭，岁月如梭，一转眼，进入大学已经4个年头了。我从一个懵懂的只知道语数英的高中生，慢慢成长为一个掌握一定建筑知识的准建筑师了。回想一下过去的几年，自己学过的东西还真是不少了。学习了空间的感受，也学过了空间的设计；学过了铅笔的素描，也学过了钢笔的速写；学过了水彩的涂鸦，也学过了电脑的渲染；学过了手工的做模型，也学过了电脑的建模；学过了自己摸索，也学过了跟老师交流。各种建筑类型好像也已经被我涉猎了一遍，有滨水休闲茶吧，有幼儿园，有美术馆，有名俗体验馆，有旅馆，有别墅，也住宅，也有小区规划，有火车站，也有剧院，有城市设计，也有综合体设计真的是不少了，所以一个大学的转折点就来了，我需要面对角色从学生到设计师的一个转变过程。因此，我们在本科的最后一年，需要花费4个月，为自己...
