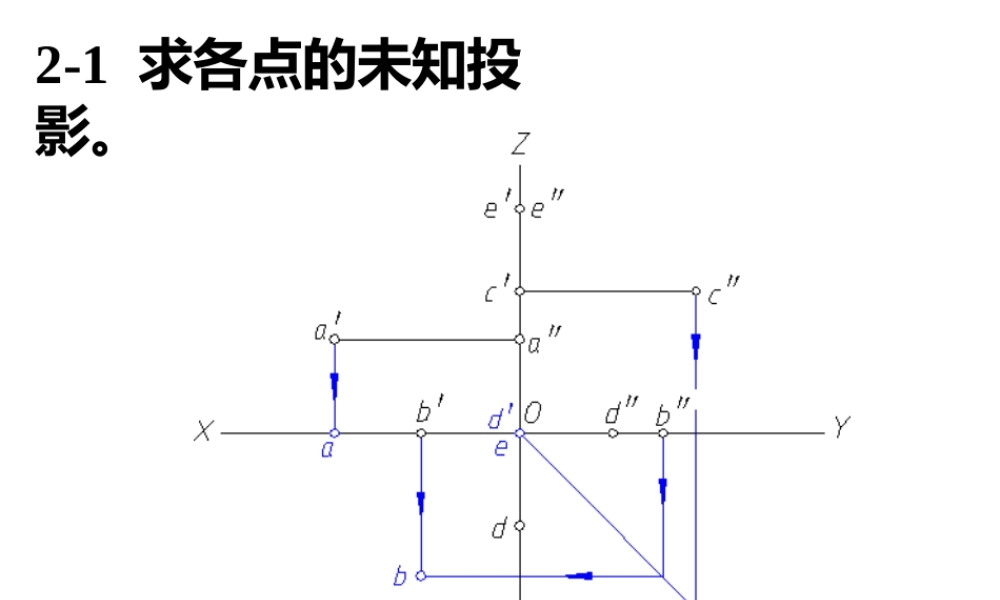

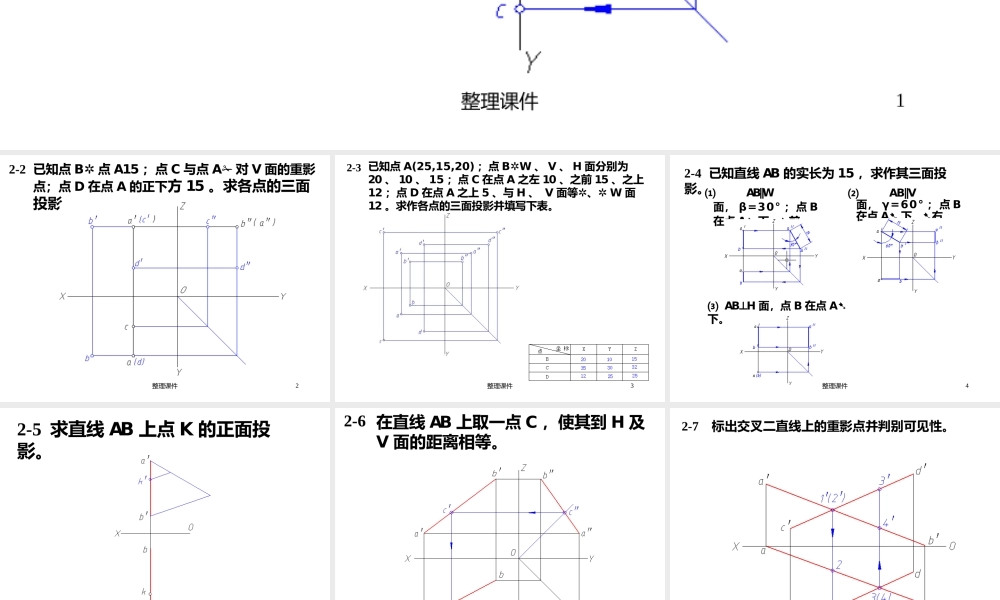

2-1 求各点的未知投影。1整理课件2-2 已知点 B✲ 点 A15 ；点 C 与点 A✁ 对 V 面的重影点；点 D 在点 A 的正下方 15 。求各点的三面投影。2整理课件2-3 已知点 A(25,15,20) ；点 B✲W 、 V 、 H 面分别为20 、 10 、 15 ；点 C 在点 A 之左 10 、之前 15 、之上12 ；点 D 在点 A 之上 5 、与 H 、 V 面等、✲✲ W 面12 。求作各点的三面投影并填写下表。3整理课件2-4 已知直线 AB 的实长为 15 ，求作其三面投影。⑴AB∥W面， β=30° ；点 B在点 A➷ 下、前➷。⑵AB∥V面， γ=60° ；点 B在点 A➷ 下、右➷。⑶ AB⊥H 面，点 B 在点 A➷下。4整理课件2-5 求直线 AB 上点 K 的正面投影。5整理课件2-6 在直线 AB 上取一点 C ，使其到 H 及V 面的距离相等。6整理课件2-7标出交叉二直线上的重影点并判别可见性。7整理课件2-8判断两直线的相对位置（平行、相交、交叉、垂直相交、垂直交叉）并将答案填写在下面的括号内。8整理课件2-9由点 A 作直线 AB 与直线 CD 相交并使交点距 H 面 12 。9整理课件2-10求直线 AB 、 CD 的交点 K 。10整理课件2-11 过点 C 作直线 CD 与已知直线 AB平行。11整理课件2-12 作与已知直线 AB 、 CD 平行且相距为 15 的直线 MN ，并使MN 的实长为 20 ，点 M 距 W 面 30 ，点 N 在点 M 之右（任求一解）。12整理课件2-13 过点 C 作直线 CD 与直线 AB 垂直相交。13整理课件2-14过点 C 作直线 CD 与直线 AB 垂直相交。14整理课件2-15作正平线 EF✲V 面 15, 并与直线 AB 、CD 相交（点 E 、 F 分别在直线 AB 、 CD 上）。15整理课件2-16作直线 EF 平行于 OX 轴 , 并与直线 AB 、CD 相交（点 E 、 F 分别在直线 AB 、 CD 上）。16整理课件2-17过点 C 作一直线与直线 AB 和 OX 轴都相交。17整理课件2-18 作一直线 MN ，使其与已知直线 CD 、 EF 相交，同时 与已知直线 AB 平行 ( 点 M 、 N 分别在直线CD 、 EF 上 ) 。18整理课件*2-19 作正平线 MN 与直线 AB 、 CD 、 EF都相交。19整理课件*2-20 作直线 MN 与已知直线 AB 、 CD 、 EF均相交，其中与直线 AB 的交点距 H 面15 。20整理课件*2-21 作任一直线 MN 分别与已知直线AB 、 CD 、 EF 相交于 M 、 K 、 N点，且使 MK=KN...
