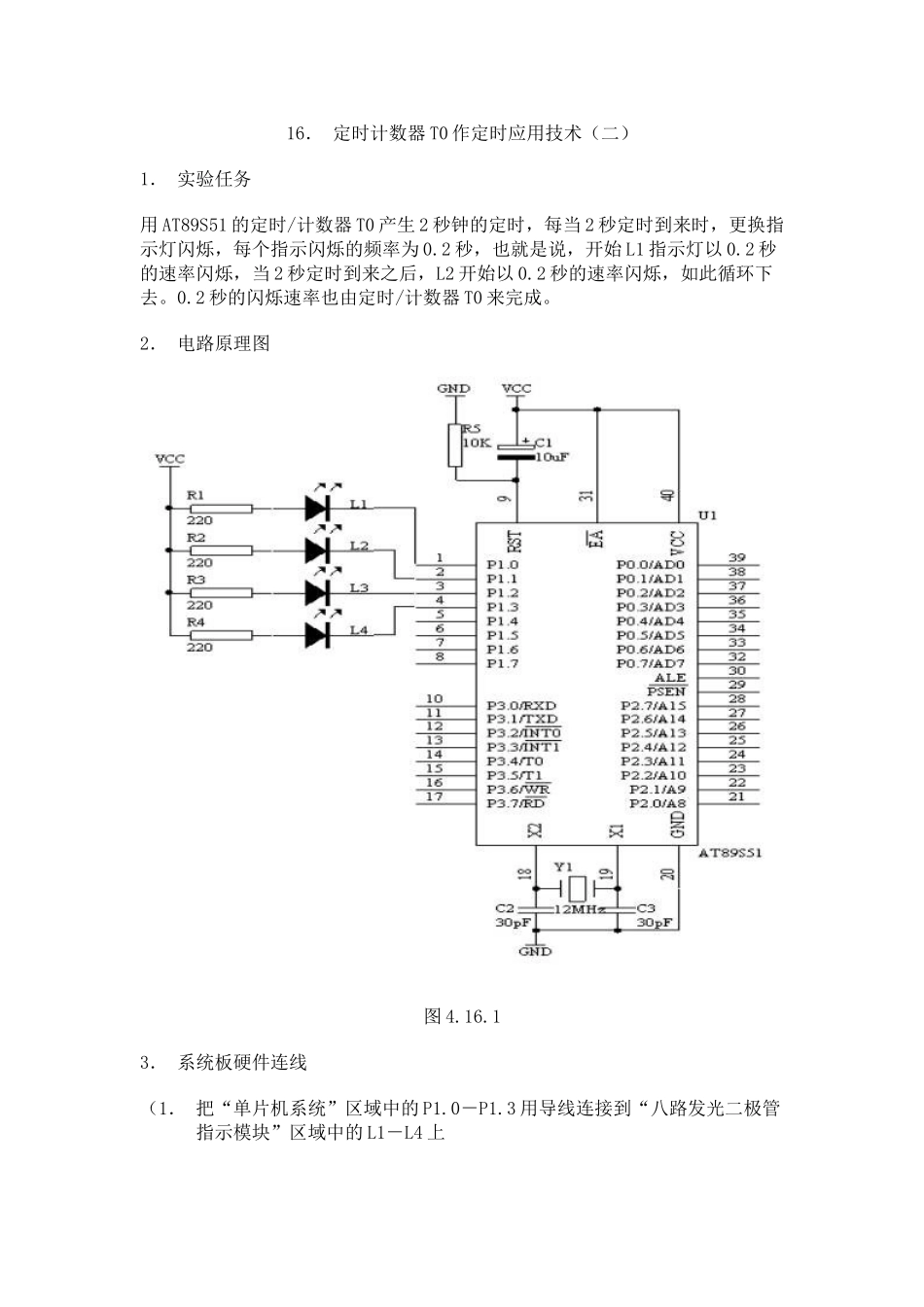

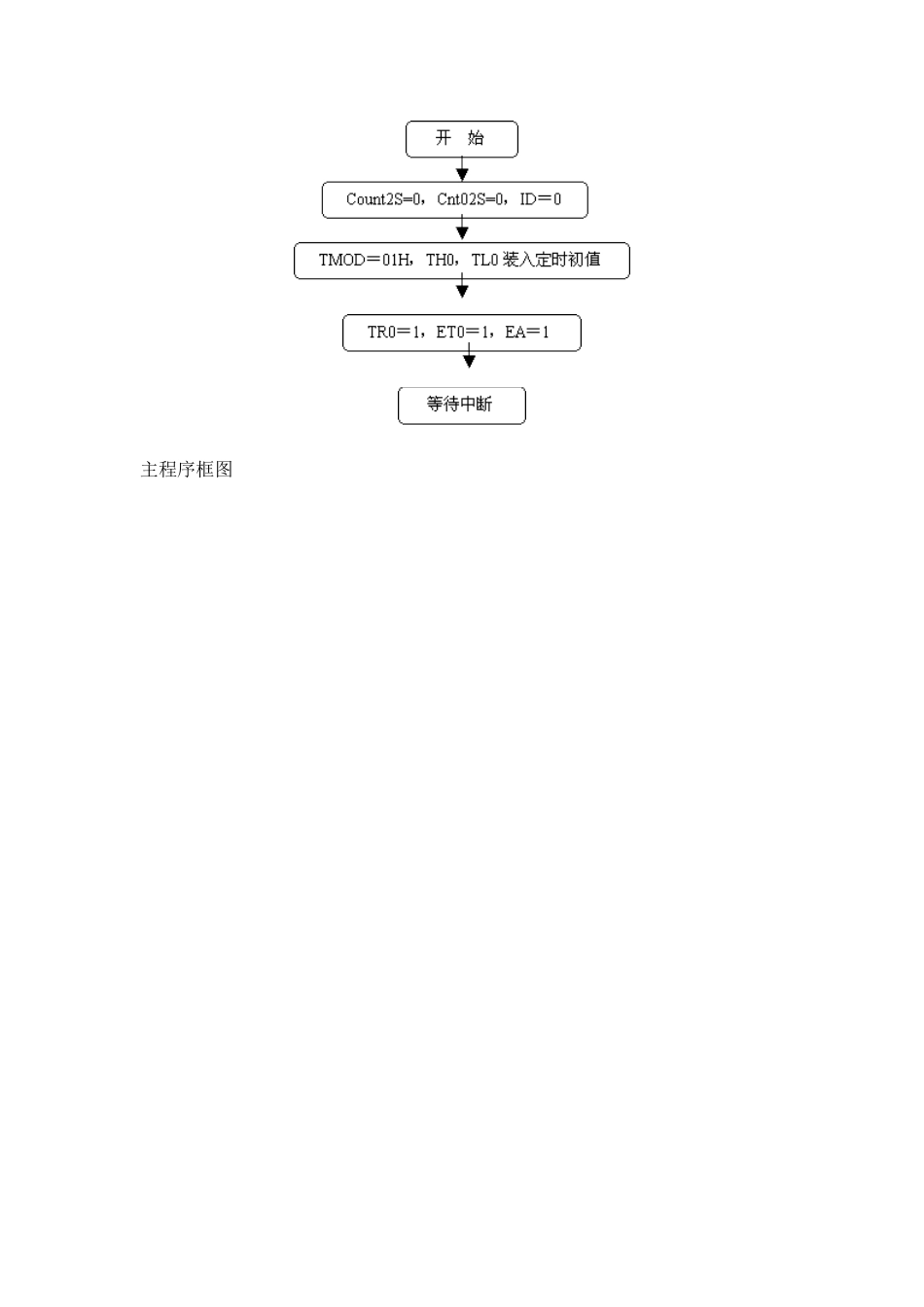

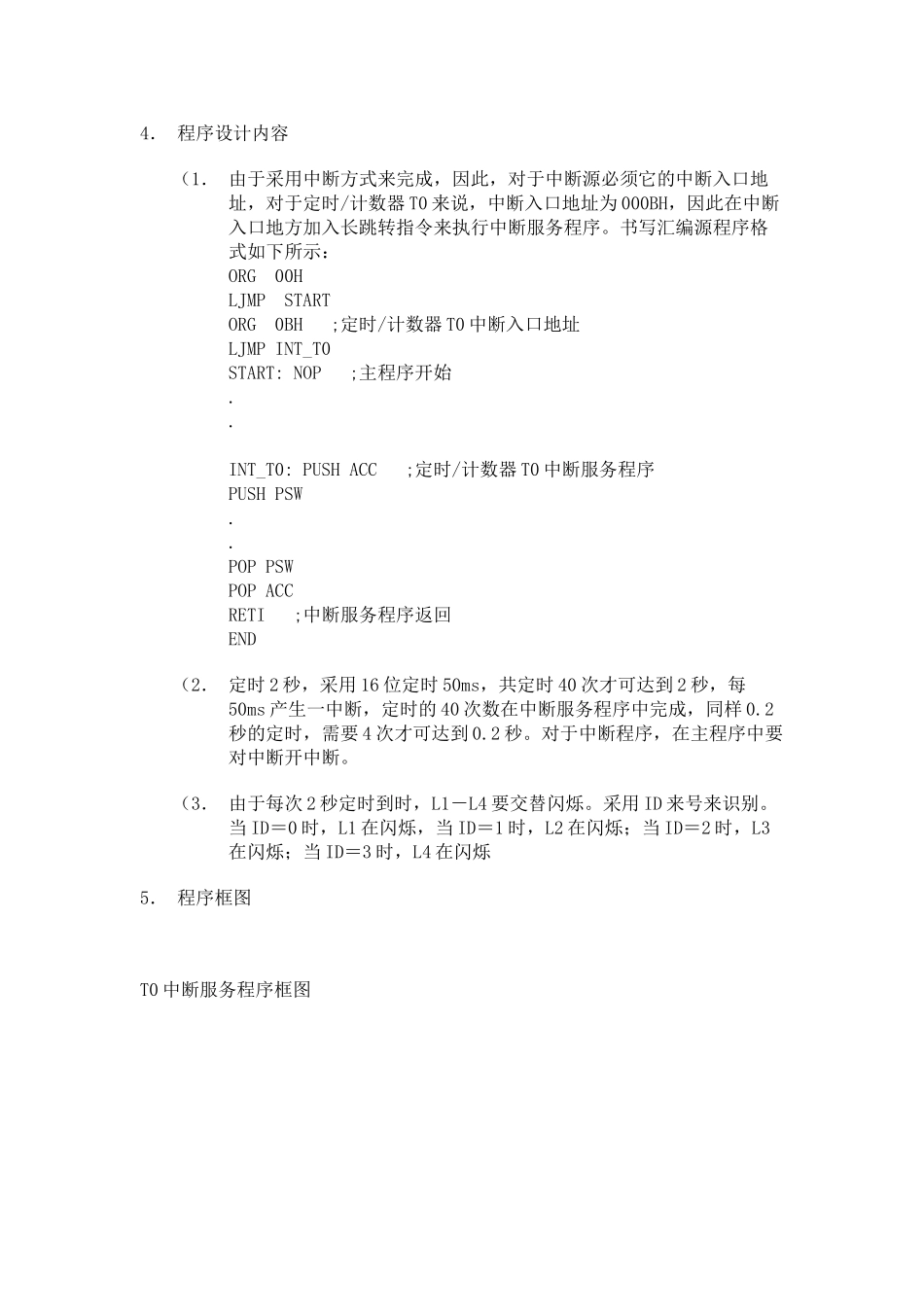

16． 定时计数器 T0 作定时应用技术（二） 1． 实验任务 用 AT89S51 的定时/计数器 T0 产生 2 秒钟的定时，每当 2 秒定时到来时，更换指示灯闪烁，每个指示闪烁的频率为 0.2 秒，也就是说，开始 L1 指示灯以 0.2 秒的速率闪烁，当 2 秒定时到来之后，L2 开始以 0.2 秒的速率闪烁，如此循环下去。0.2 秒的闪烁速率也由定时/计数器 T0 来完成。 2． 电路原理图 图 4.16.1 3． 系统板硬件连线 （1． 把“单片机系统”区域中的 P1.0－P1.3 用导线连接到“八路发光二极管指示模块”区域中的 L1－L4 上 4． 程序设计内容 （1． 由于采用中断方式来完成，因此，对于中断源必须它的中断入口地址，对于定时/计数器 T0 来说，中断入口地址为 000BH，因此在中断入口地方加入长跳转指令来执行中断服务程序。书写汇编源程序格式如下所示：ORG 00HLJMP STARTORG 0BH ;定时/计数器 T0 中断入口地址LJMP INT_T0START: NOP ;主程序开始.. INT_T0: PUSH ACC ;定时/计数器 T0 中断服务程序PUSH PSW..POP PSWPOP ACCRETI ;中断服务程序返回END （2． 定时 2 秒，采用 16 位定时 50ms，共定时 40 次才可达到 2 秒，每50ms 产生一中断，定时的 40 次数在中断服务程序中完成，同样 0.2秒的定时，需要 4 次才可达到 0.2 秒。对于中断程序，在主程序中要对中断开中断。 （3． 由于每次 2 秒定时到时，L1－L4 要交替闪烁。采用 ID 来号来识别。当 ID＝0 时，L1 在闪烁，当 ID＝1 时，L2 在闪烁；当 ID＝2 时，L3在闪烁；当 ID＝3 时，L4 在闪烁 5． 程序框图 T0 中断服务程序框图 主程序框图 图 4.16.2 6． 汇编源程序 6． 汇编源程序TCOUNT2S EQU 30HTCNT02S EQU 31HID EQU 32HORG 00HLJMP STARTORG 0BHLJMP INT_T0START: MOV TCOUNT2S,#00HMOV TCNT02S,#00HMOV ID,#00HMOV TMOD,#01HMOV TH0,#(65536-50000) / 256MOV TL0,#(65536-50000) MOD 256SETB TR0SETB ET0SETB EASJMP $INT_T0: MOV TH0,#(65536-50000) / 256MOV TL0,#(65536-50000) MOD 256INC TCOUNT2SMOV A,TCOUNT2SCJNE A,#40,NEXTMOV TCOUNT2S,#00HINC IDMOV A,IDCJNE A,#04H,NEXTMOV ID,#00HNEXT: INC TCNT02SMOV A,TCNT02SCJNE A,#4,DONEMOV TCNT02S,#00HMOV A,IDCJNE A,#00H,SID1CPL P1.0SJMP DONESID1: CJNE A,#01H,SID2CPL P1.1SJMP DONESID2: CJNE A,#02H,SID3CPL P1.2SJMP DONESID3: CJNE A,#03H,SID4CPL P1.3SID4: SJMP DONEDONE: RETIEND7． C 语言源程序#include unsigned char tcount2s;unsigned char tcount02s;unsigned char ID;void main(void){TMOD=0x01;TH0=(65536-50000)/256;TL0=(65536-50000)%256;TR0=1;ET0=1;EA=1;while(1);}void t0(void) interrupt 1 using 0{tcount2s++;if(tcount2s==40){tcount2s=0;ID++;if(ID==4){ID=0;}}tcount02s++;if(tcount02s==4){tcount02s=0;switch(ID){case 0:P1_0=~P1_0;break;case 1:P1_1=~P1_1;break;case 2:P1_2=~P1_2;break;case 3:P1_3=~P1_3;break;}}}
