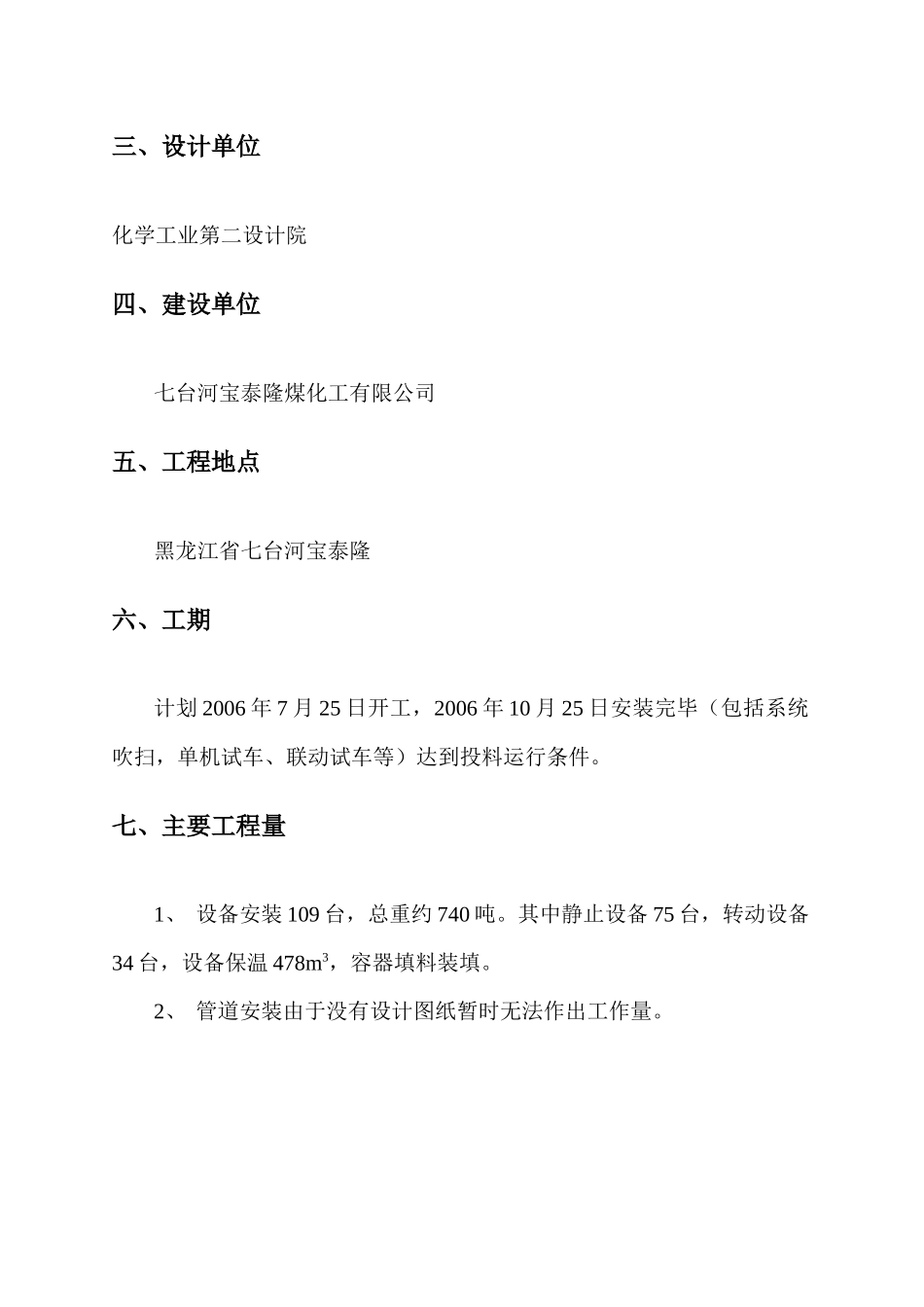

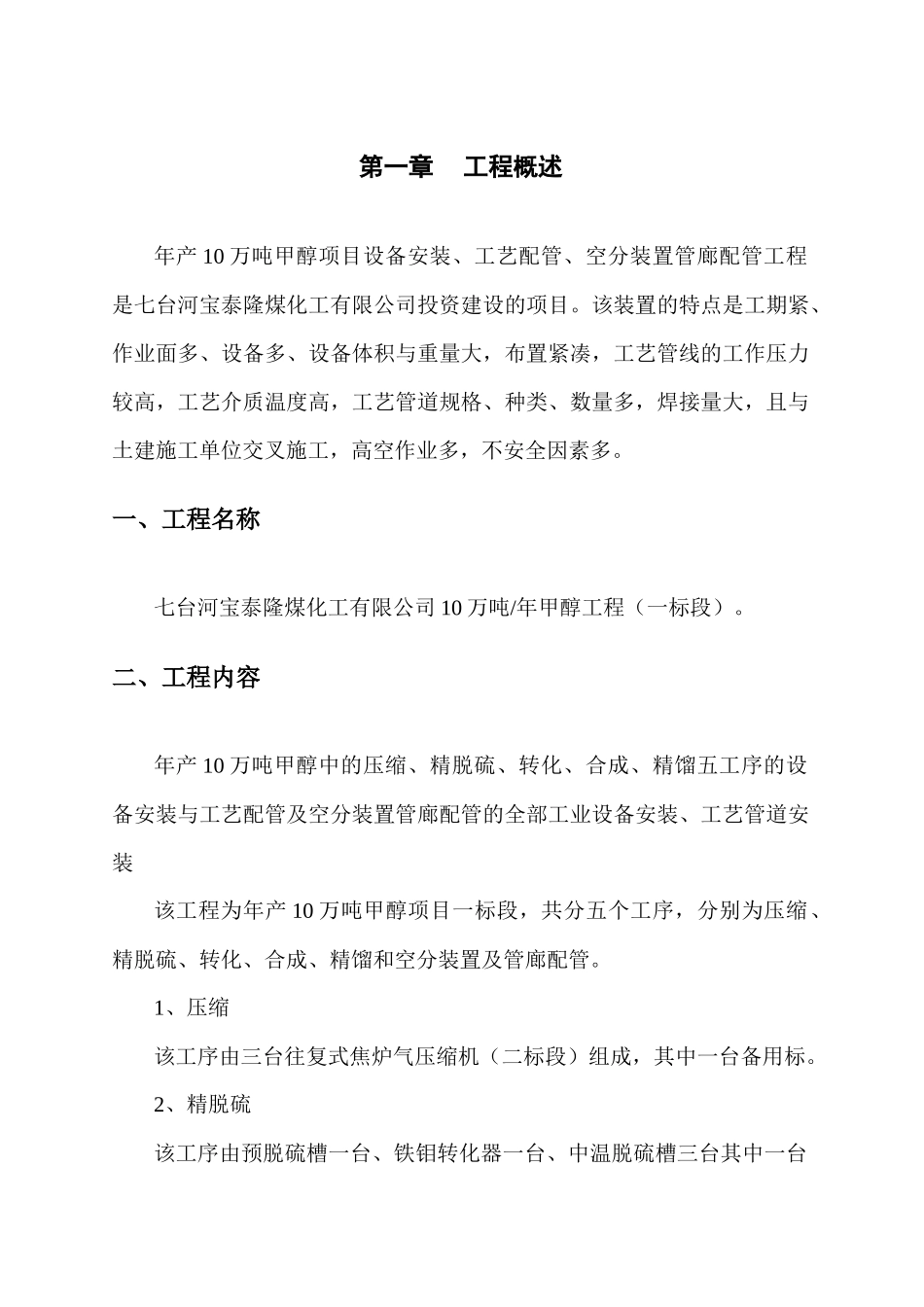

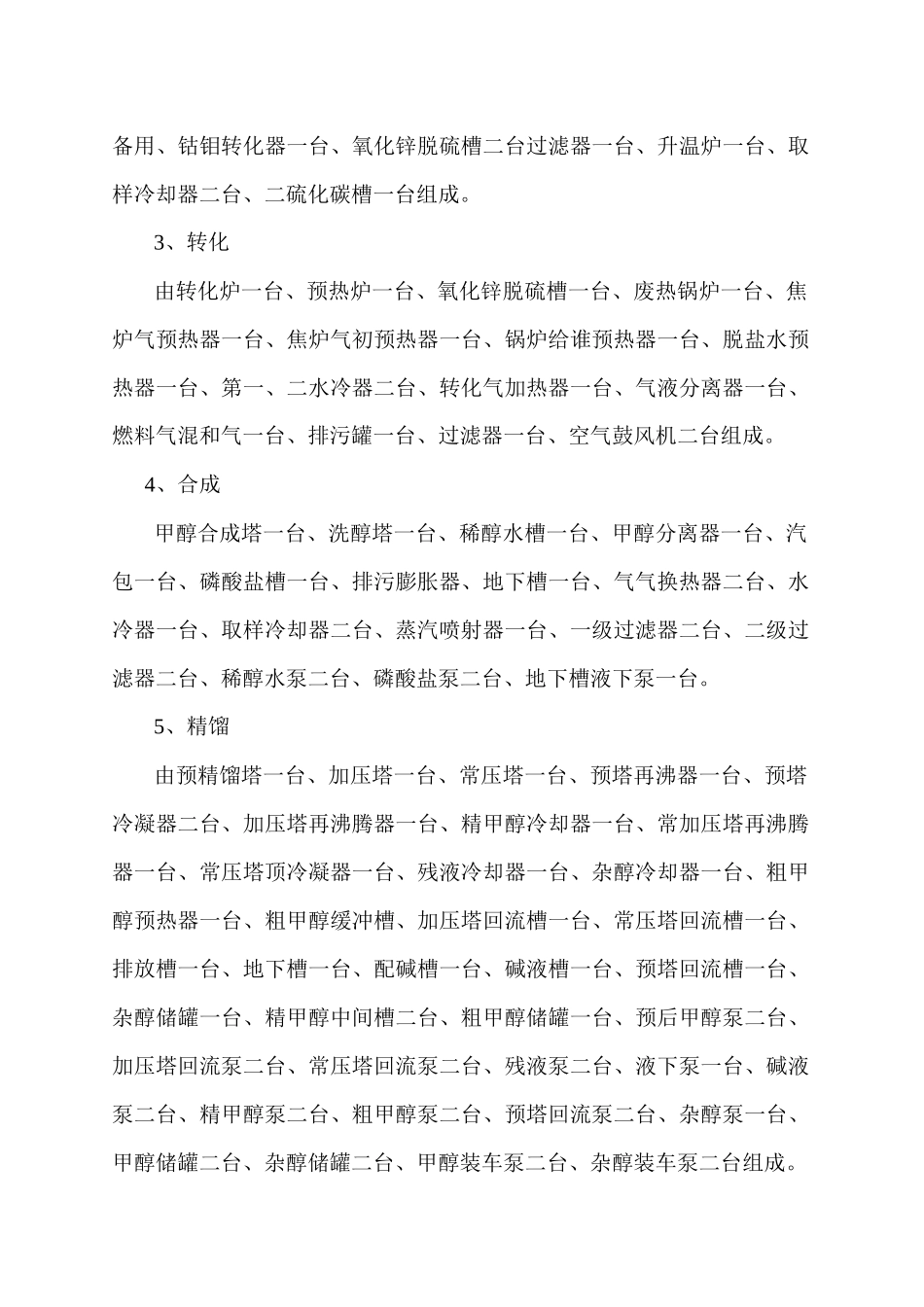

第一章 工程概述年产 10 万吨甲醇项目设备安装、工艺配管、空分装置管廊配管工程是七台河宝泰隆煤化工有限公司投资建设的项目。该装置的特点是工期紧、作业面多、设备多、设备体积与重量大，布置紧凑，工艺管线的工作压力较高，工艺介质温度高，工艺管道规格、种类、数量多，焊接量大，且与土建施工单位交叉施工，高空作业多，不安全因素多。一、工程名称七台河宝泰隆煤化工有限公司 10 万吨/年甲醇工程（一标段）。二、工程内容年产 10 万吨甲醇中的压缩、精脱硫、转化、合成、精馏五工序的设备安装与工艺配管及空分装置管廊配管的全部工业设备安装、工艺管道安装 该工程为年产 10 万吨甲醇项目一标段，共分五个工序，分别为压缩、精脱硫、转化、合成、精馏和空分装置及管廊配管。1、压缩该工序由三台往复式焦炉气压缩机（二标段）组成，其中一台备用标。2、精脱硫该工序由预脱硫槽一台、铁钼转化器一台、中温脱硫槽三台其中一台备用、钴钼转化器一台、氧化锌脱硫槽二台过滤器一台、升温炉一台、取样冷却器二台、二硫化碳槽一台组成。3、转化由转化炉一台、预热炉一台、氧化锌脱硫槽一台、废热锅炉一台、焦炉气预热器一台、焦炉气初预热器一台、锅炉给谁预热器一台、脱盐水预热器一台、第一、二水冷器二台、转化气加热器一台、气液分离器一台、燃料气混和气一台、排污罐一台、过滤器一台、空气鼓风机二台组成。4、合成甲醇合成塔一台、洗醇塔一台、稀醇水槽一台、甲醇分离器一台、汽包一台、磷酸盐槽一台、排污膨胀器、地下槽一台、气气换热器二台、水冷器一台、取样冷却器二台、蒸汽喷射器一台、一级过滤器二台、二级过滤器二台、稀醇水泵二台、磷酸盐泵二台、地下槽液下泵一台。5、精馏由预精馏塔一台、加压塔一台、常压塔一台、预塔再沸器一台、预塔冷凝器二台、加压塔再沸腾器一台、精甲醇冷却器一台、常加压塔再沸腾器一台、常压塔顶冷凝器一台、残液冷却器一台、杂醇冷却器一台、粗甲醇预热器一台、粗甲醇缓冲槽、加压塔回流槽一台、常压塔回流槽一台、排放槽一台、地下槽一台、配碱槽一台、碱液槽一台、预塔回流槽一台、杂醇储罐一台、精甲醇中间槽二台、粗甲醇储罐一台、预后甲醇泵二台、加压塔回流泵二台、常压塔回流泵二台、残液泵二台、液下泵一台、碱液泵二台、精甲醇泵二台、粗甲醇泵二台、预塔回流泵二台、杂醇泵一台、甲醇储罐二台、杂醇储罐二台、甲醇装车泵二台、杂醇装车泵二台组成。三、设计单位化学工业第二设计院...
