三峡库区水环境项目武隆县污水管网二期建设工程总承包c标段技术招采资料

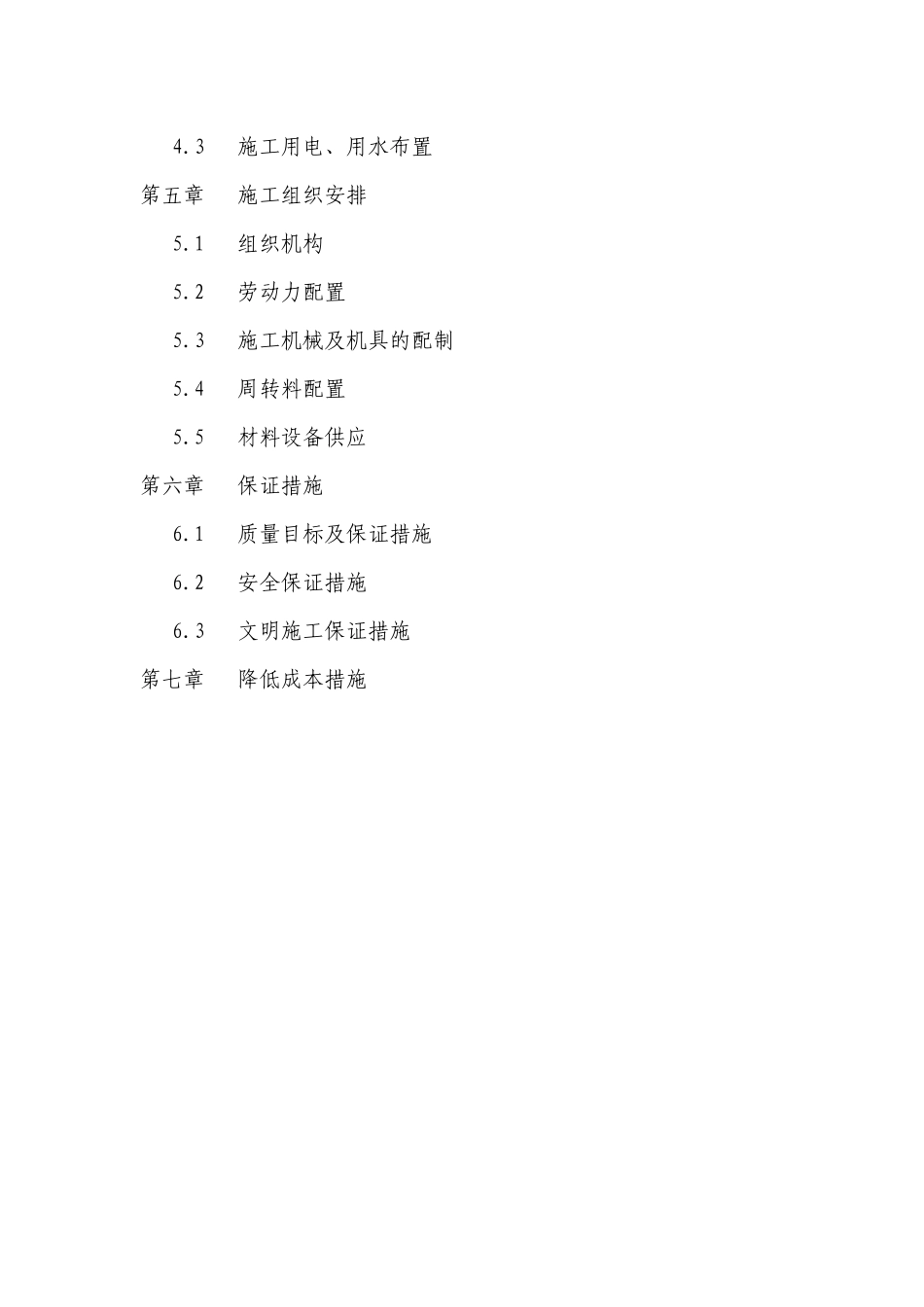

一般检查断路器、开关试验电流互感器试验计量、指示仪表试验继电保护装置调试电气设备、电缆耐压试验系统顺序试验动力控制盘受电无负荷联动试车目 录第一章总说明1.1编制依据1.2工程概况1.3工程特点第二章施工总进度计划第三章主要施工方法3.1轴线、标高测量控制3.2土方工程3.3基础工程3.4主体框架工程3.5砌筑工程3.6内外装饰工程3.7设备安装程序3.8管道安装工程3.9电气安装3.10供配电系统调试无负荷联动试车第四章施工总平面布置4.1施工用临时设施布置4.2施工临时道路4.3施工用电、用水布置第五章施工组织安排5.1组织机构5.2劳动力配置5.3施工机械及机具的配制5.4周转料配置5.5材料设备供应第六章保证措施6.1质量目标及保证措施6.2安全保证措施6.3文明施工保证措施第七章降低成本措施第一章 总说明一.1 编制依据为使业主全面了解施工的总体部署、设想、施工方法及特殊措施，本施工组织设计是依据下列文件进行编制的。──中仪国际招标公司《三峡库区水环境项目武隆县污水管网二期建设工程总承包 C 标段招标文书》及答疑。──中煤国际工程集团重庆政设计研究院《武隆县污水处理厂污水收集系统工程 C 标段》的有关图纸、资料。──施工现场的环境及交通情况──国家现行施工验收规范及工程质量验评标准。──重庆市现行施工、技术、质量、安全文件。──我公司 ISO9001 贯标文件要求和作业指导书。──参照我公司在类似工程中取得的成功经验。一.2 工程概况武隆县污水处理厂污水收集系统工程 C 标段为国家投资的重庆市重点工程，主要由乌江南岸、乌江北岸、长头河、体育场、大木桥、复康医院、中堆坝七个污水提升泵站及压力管道组成。设计按6 度烈度设防，抗震结构等级三级。南北大泵站按 20 年一遇洪水、其余小泵站按 10 年一遇洪水设防，结构合理使用年限 50 年。北岸污水提升泵站位于仙女路南侧、世纪广场东侧，规划远期设计水量 18000m3/d 左右，近期水量 9000m3/d，总占地面积 400m2。南岸污水提升泵站位于环城路北侧、人民广场东侧，规划远期设计水量 12000m3/d 左右，近期水量 6000m3/d，总占地面积 300m2。长头河、大木桥、体育场、中堆坝、复康医院的五个污水中途提升泵站，规划设计水量 1000～2500m3/d，各泵站占地面积约 120m2左右。南、北两岸泵站泵站基础为 C25 人工挖孔桩，护壁为：C15 混凝土钢筋，保护层厚度 35mm。基底置于中风化基岩上，设计天然单轴抗压强度标准值 Frk=49.7Mpa；泵房部分及...
