滨湖湾项目人防地下车库(Y-W轴交 2-10轴)施工组织设计

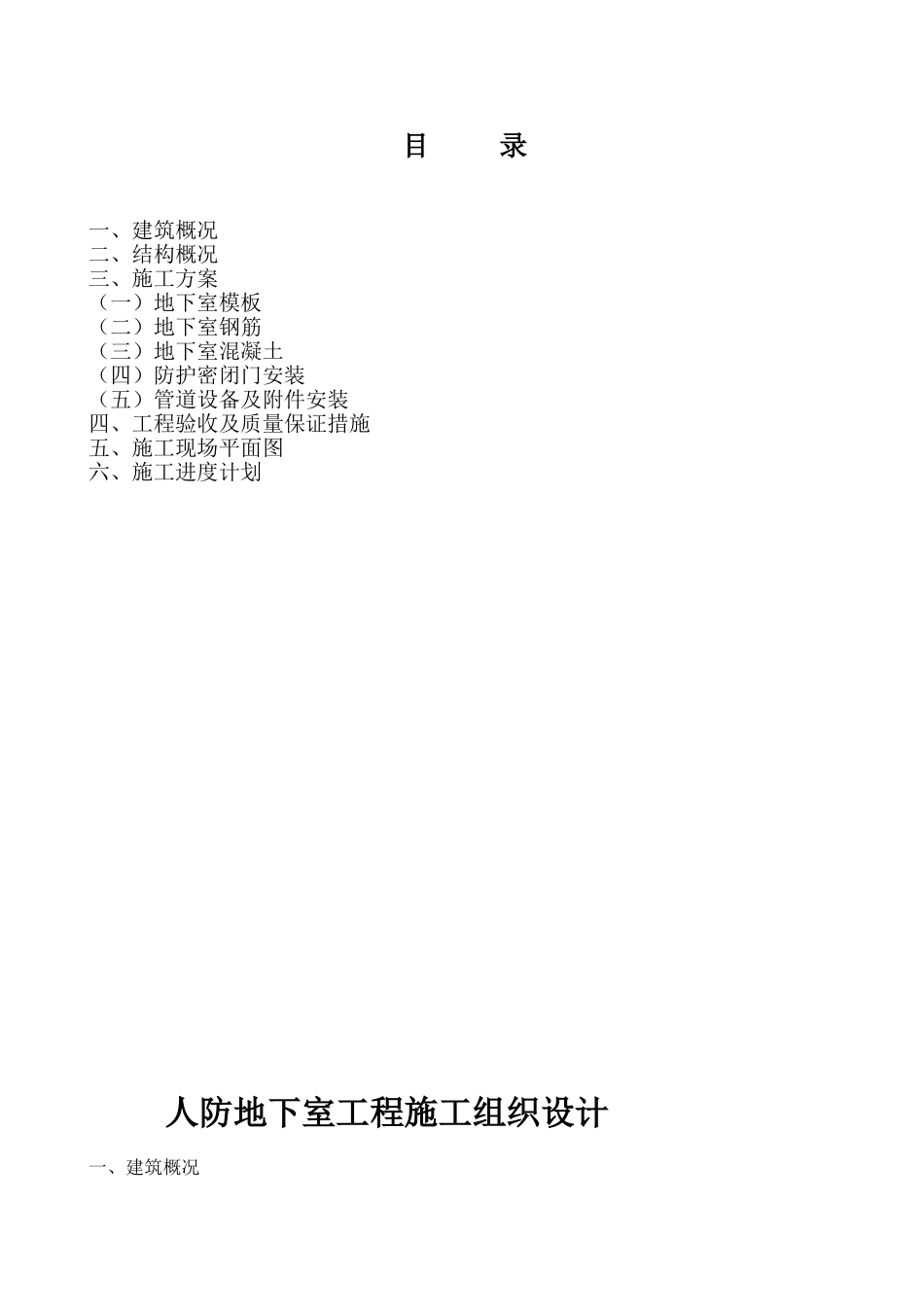

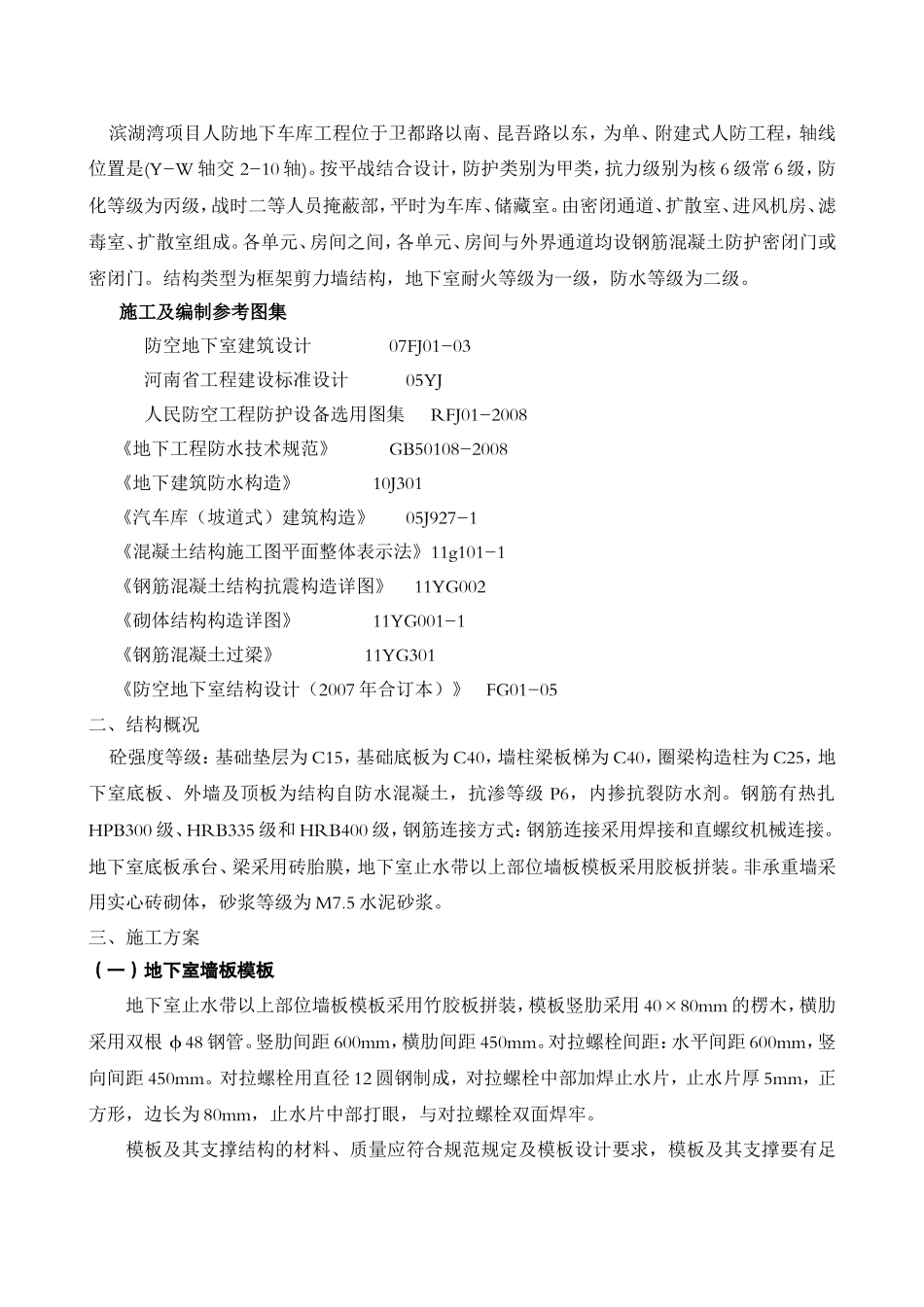

目 录一、建筑概况 二、结构概况三、施工方案（一）地下室模板（二）地下室钢筋（三）地下室混凝土（四）防护密闭门安装（五）管道设备及附件安装四、工程验收及质量保证措施五、施工现场平面图六、施工进度计划 人防地下室工程施工组织设计一、建筑概况 滨湖湾项目人防地下车库工程位于卫都路以南、昆吾路以东，为单、附建式人防工程，轴线位置是(Y-W 轴交 2-10 轴)。按平战结合设计，防护类别为甲类，抗力级别为核 6 级常 6 级，防化等级为丙级，战时二等人员掩蔽部，平时为车库、储藏室。由密闭通道、扩散室、进风机房、滤毒室、扩散室组成。各单元、房间之间，各单元、房间与外界通道均设钢筋混凝土防护密闭门或密闭门。结构类型为框架剪力墙结构，地下室耐火等级为一级，防水等级为二级。 施工及编制参考图集防空地下室建筑设计 07FJ01-03河南省工程建设标准设计 05YJ人民防空工程防护设备选用图集 RFJ01-2008 《地下工程防水技术规范》 GB50108-2008 《地下建筑防水构造》 10J301 《汽车库（坡道式）建筑构造》 05J927-1 《混凝土结构施工图平面整体表示法》11g101-1 《钢筋混凝土结构抗震构造详图》 11YG002 《砌体结构构造详图》 11YG001-1 《钢筋混凝土过梁》 11YG301 《防空地下室结构设计（2007 年合订本）》 FG01-05二、结构概况 砼强度等级：基础垫层为 C15，基础底板为 C40，墙柱梁板梯为 C40，圈梁构造柱为 C25，地下室底板、外墙及顶板为结构自防水混凝土，抗渗等级 P6，内掺抗裂防水剂。钢筋有热扎HPB300 级、HRB335 级和 HRB400 级，钢筋连接方式：钢筋连接采用焊接和直螺纹机械连接。地下室底板承台、梁采用砖胎膜，地下室止水带以上部位墙板模板采用胶板拼装。非承重墙采用实心砖砌体，砂浆等级为 M7.5 水泥砂浆。三、施工方案（一）地下室墙板模板地下室止水带以上部位墙板模板采用竹胶板拼装，模板竖肋采用 40×80mm 的楞木，横肋采用双根 φ48 钢管。竖肋间距 600mm，横肋间距 450mm。对拉螺栓间距：水平间距 600mm，竖向间距 450mm。对拉螺栓用直径 12 圆钢制成，对拉螺栓中部加焊止水片，止水片厚 5mm，正方形，边长为 80mm，止水片中部打眼，与对拉螺栓双面焊牢。模板及其支撑结构的材料、质量应符合规范规定及模板设计要求，模板及其支撑要有足够的强度、刚度和稳定性，并不致发生不允许的下沉和变形，模板的内侧面要平整，接缝要严密，不得漏浆。模板安装后要...
