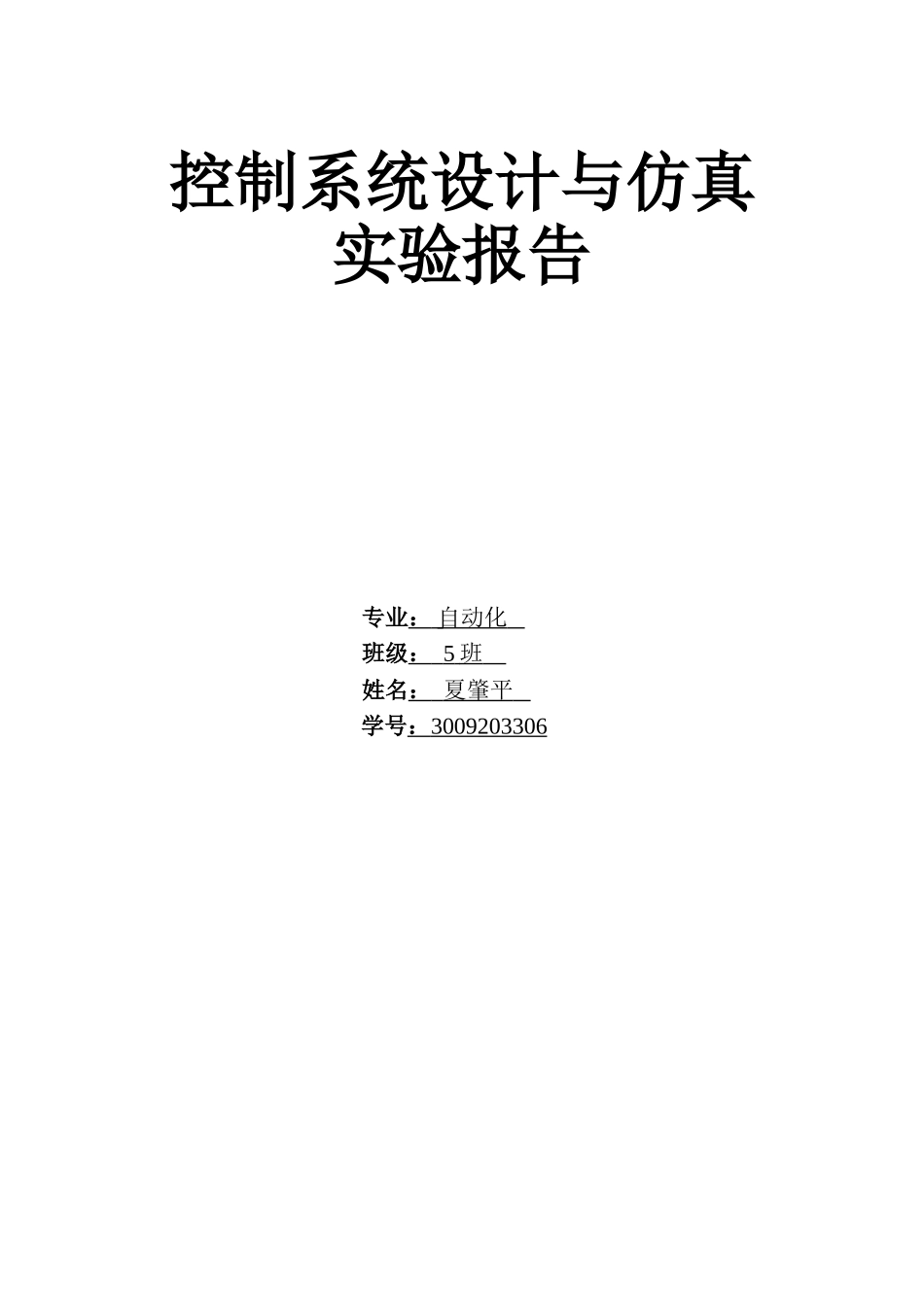

控制系统设计与仿真实验报告

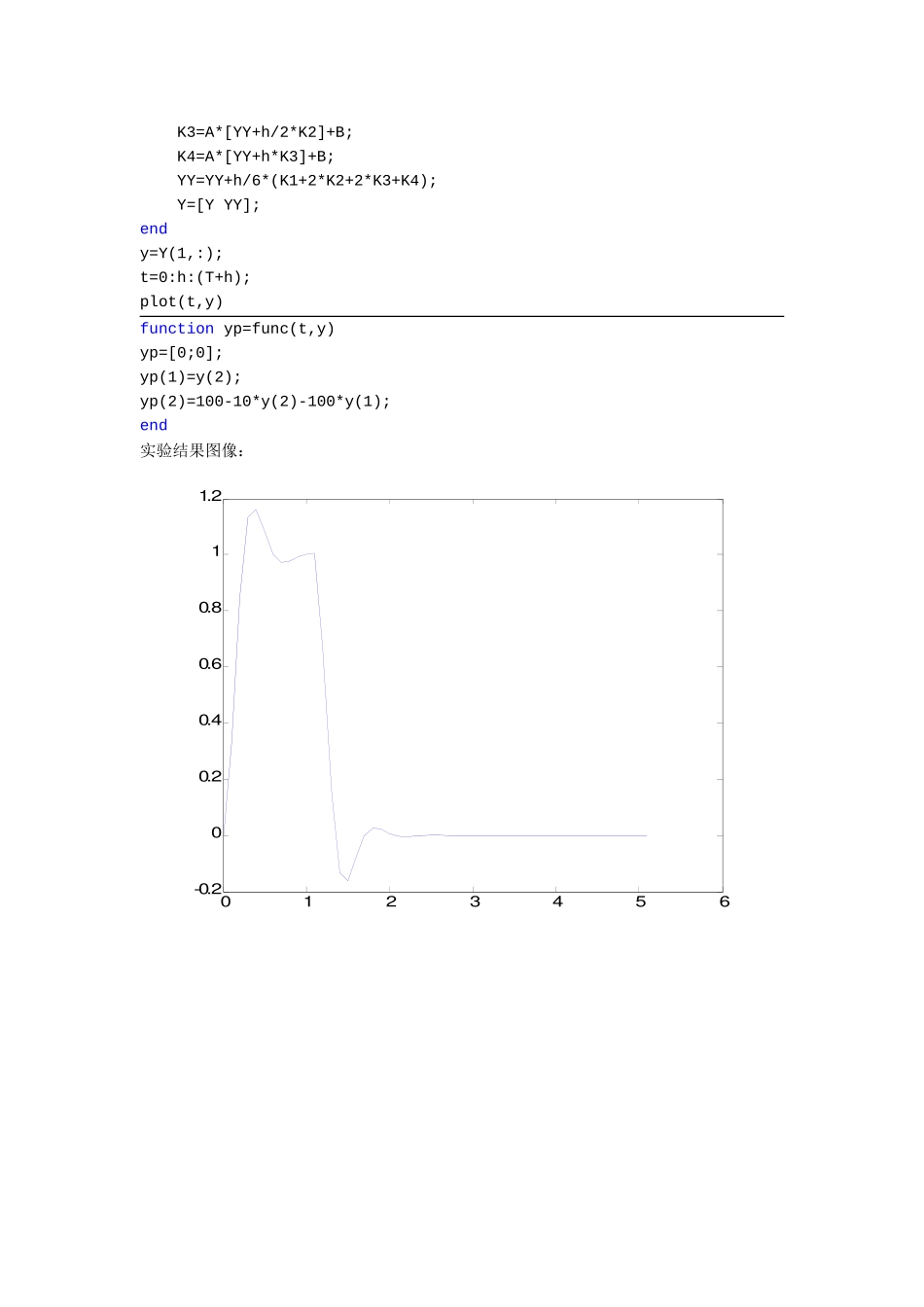

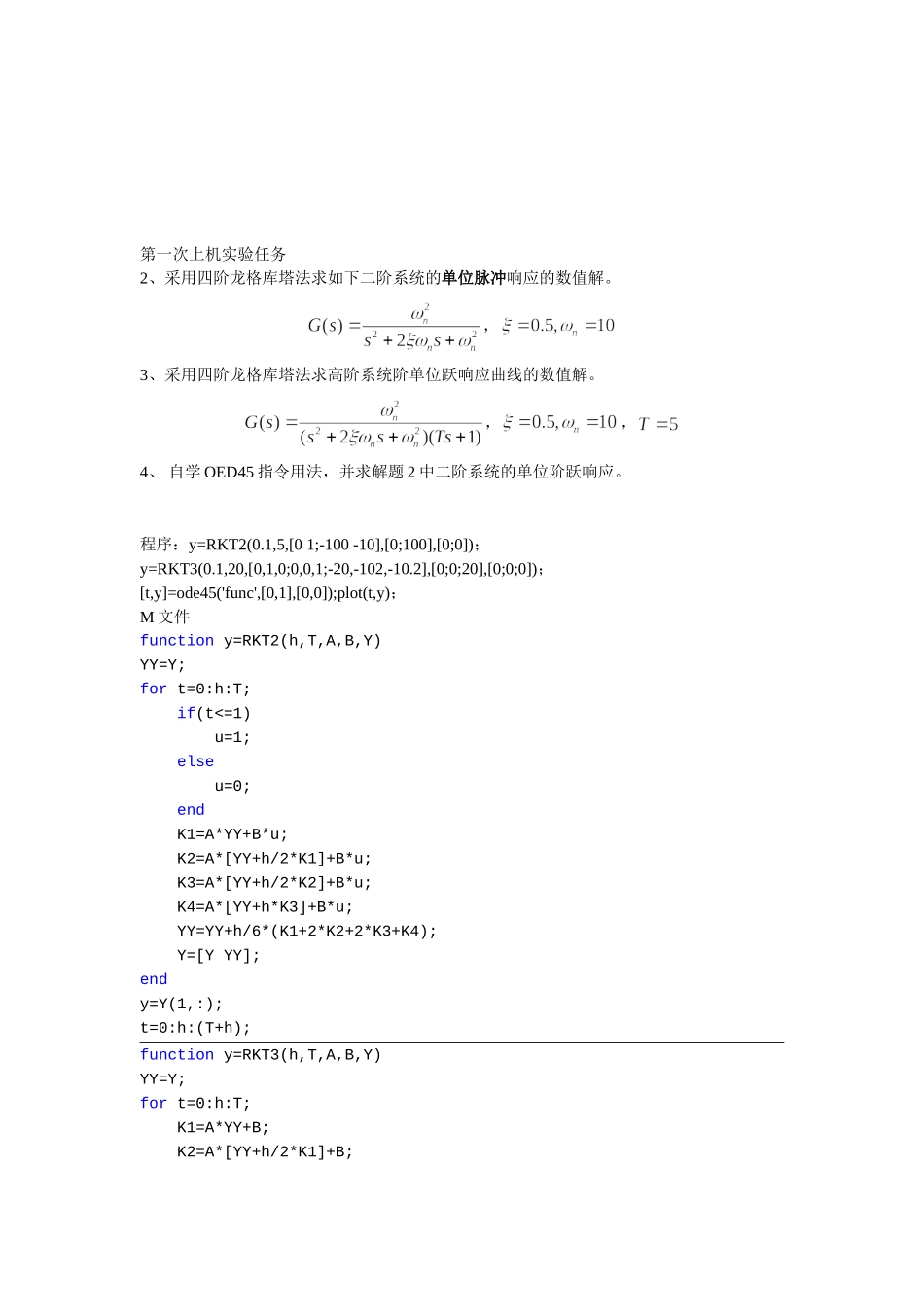

控制系统设计与仿真实验报告专业： 自动化 班级： 5 班 姓名： 夏肇平 学号： 3009203306 第一次上机实验任务2、采用四阶龙格库塔法求如下二阶系统的单位脉冲响应的数值解。，3、采用四阶龙格库塔法求高阶系统阶单位跃响应曲线的数值解。，，4、 自学 OED45 指令用法，并求解题 2 中二阶系统的单位阶跃响应。程序：y=RKT2(0.1,5,[0 1;-100 -10],[0;100],[0;0])；y=RKT3(0.1,20,[0,1,0;0,0,1;-20,-102,-10.2],[0;0;20],[0;0;0])；[t,y]=ode45('func',[0,1],[0,0]);plot(t,y)；M 文件function y=RKT2(h,T,A,B,Y)YY=Y;for t=0:h:T; if(t<=1) u=1; else u=0; end K1=A*YY+B*u; K2=A*[YY+h/2*K1]+B*u; K3=A*[YY+h/2*K2]+B*u; K4=A*[YY+h*K3]+B*u; YY=YY+h/6*(K1+2*K2+2*K3+K4); Y=[Y YY];endy=Y(1,:);t=0:h:(T+h);function y=RKT3(h,T,A,B,Y)YY=Y;for t=0:h:T; K1=A*YY+B; K2=A*[YY+h/2*K1]+B; K3=A*[YY+h/2*K2]+B; K4=A*[YY+h*K3]+B; YY=YY+h/6*(K1+2*K2+2*K3+K4); Y=[Y YY];endy=Y(1,:);t=0:h:(T+h);plot(t,y)function yp=func(t,y)yp=[0;0];yp(1)=y(2);yp(2)=100-10*y(2)-100*y(1);end实验结果图像：0123456-0.200.20.40.60.811.2051015202500.10.20.30.40.50.60.70.80.9100.10.20.30.40.50.60.70.80.91-10123456第二次上机任务1、试用 simulink 方法解微分方程，并封装模块，输出为。得到各状态变量的时间序列，以及相平面上的吸引子。参数入口为的值以及的初值。（其中，以及初值分别为） 提示：模块输入是输出量的微分。模块的封装图：封装内部结构图：各状态的时间曲线图：吸引子：2、用 simulink 搭建 PI 控制器的控制回路，被控对象传递函数：，分别分析 （1）、比例系数由小到大以及积分时间由小到大对阶跃响应曲线的影响。 （2）、控制器输出有饱和以及反馈有时滞情况下，阶跃响应曲线的变化。 （3）、选做：主控制回路传递函数为：，副回路为：，主回路采用 PI控制器，副回路采用 P 控制器，分析控制系统对主回路以及副回路的阶跃扰动的抑制。注：PI 控制器表达式为，串级控制如图所示。 (1) 被控对象为时，搭建的模型如下： 封装好的子模块模型如下： A．Ti=0.1 保持不变时，比例系数 Kp 由小到大变化时对阶跃响应曲线的影响： Kp=1 时： Kp=3 时： Kp=5 时： Kp=20 时： B．Kp=1 保持不变时，积分时间 Ti 由小到大变化时对阶跃响应曲线的影响： Ti=0.1 时：...
