中小型局域网搭建与管理实训 计算机科学与工程专业

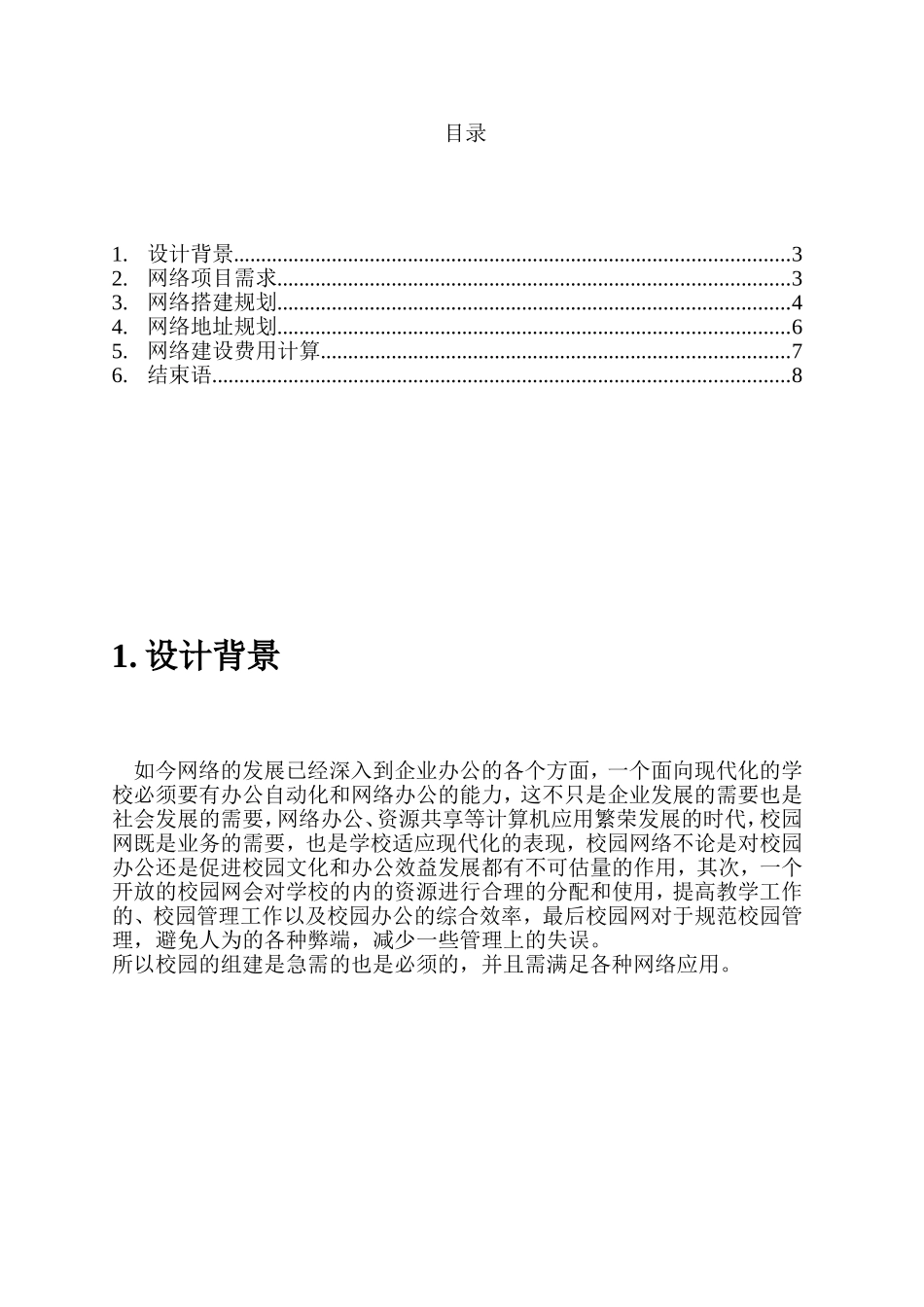

目录1.设计背景......................................................................................................32.网络项目需求..............................................................................................33.网络搭建规划..............................................................................................44.网络地址规划..............................................................................................65.网络建设费用计算......................................................................................76.结束语..........................................................................................................81. 设计背景 如今网络的发展已经深入到企业办公的各个方面，一个面向现代化的学校必须要有办公自动化和网络办公的能力，这不只是企业发展的需要也是社会发展的需要，网络办公、资源共享等计算机应用繁荣发展的时代，校园网既是业务的需要，也是学校适应现代化的表现，校园网络不论是对校园办公还是促进校园文化和办公效益发展都有不可估量的作用，其次，一个开放的校园网会对学校的内的资源进行合理的分配和使用，提高教学工作的、校园管理工作以及校园办公的综合效率，最后校园网对于规范校园管理，避免人为的各种弊端，减少一些管理上的失误。所以校园的组建是急需的也是必须的，并且需满足各种网络应用。2. 网络项目需求 学校有 5 个不同的部门（综合办公室、财务处、实验室 A、实验室 B、实验室 C），分别在不同的两个建筑物中（办公楼、实验楼），两楼直线距离超过 600 米。综合办公室、财务处分别在办公楼一楼、二楼（各一个大房间），实验室 A 、实验室 B 、实验室 C 分别在实验楼一、二、三楼，也各占一个大房间，他们分别有 54 台、72 台、134 台、78 台、300 台计算机。 图 1 网络项目分布需求图3. 网络搭建规划物理实施：根据不同需要我们使用不同的线缆和网络设备，进行网络的组建，以达到所建网络的最优化。防火墙：为了保护内网不受外来入侵，我们在外网流量进入内网之前用以流量的过滤。路由器： 我们在防火墙之后接入一个核心路由器，用以将网络流量转发到 Internet 网上，并且接受来自 Internet 网的流量。在这里我们需要三个路由器，楼层路由器负责将进行楼层流量的转发和路由的通...
