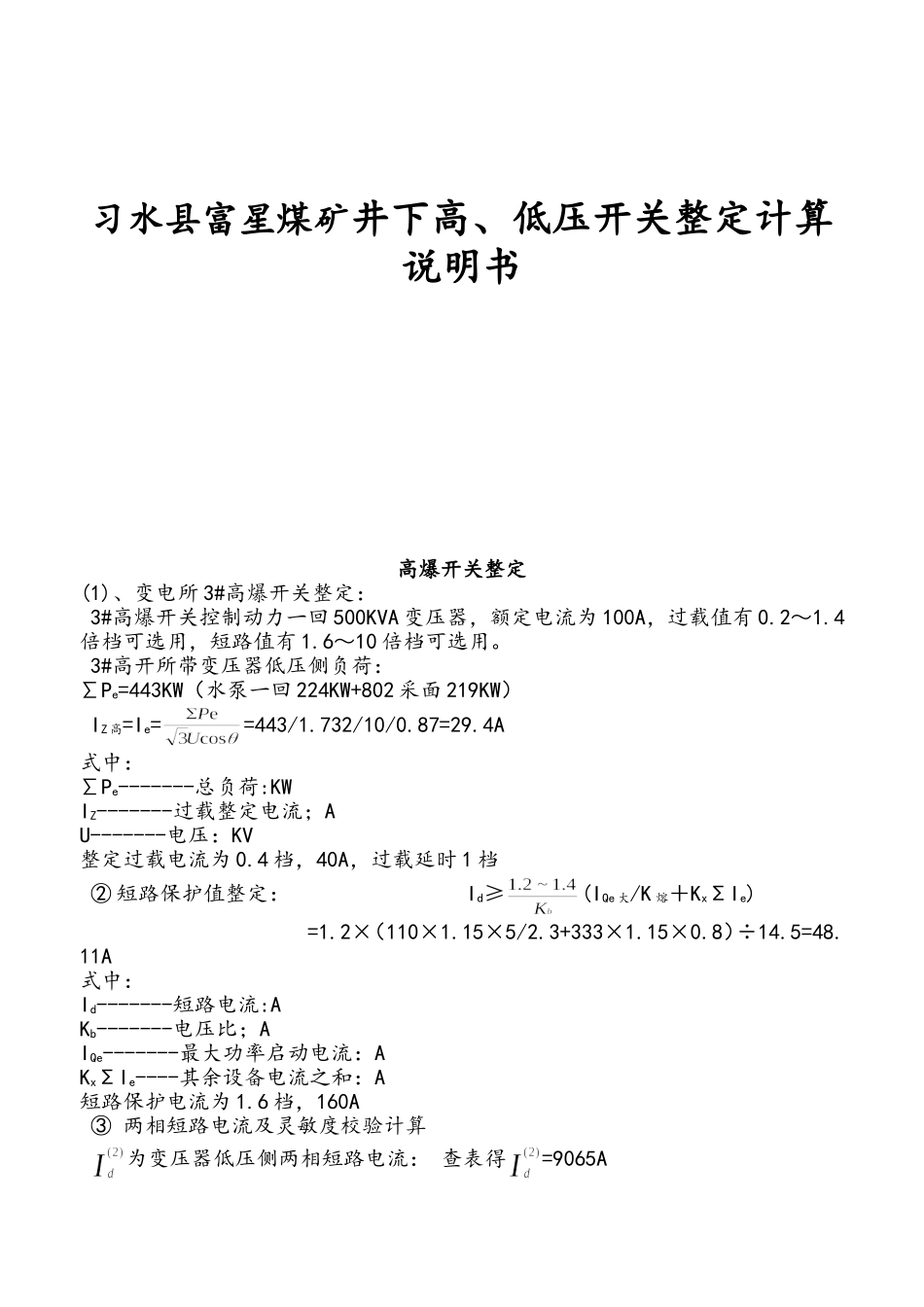

习水县富星煤矿井下高、低压开关整定计算说明书

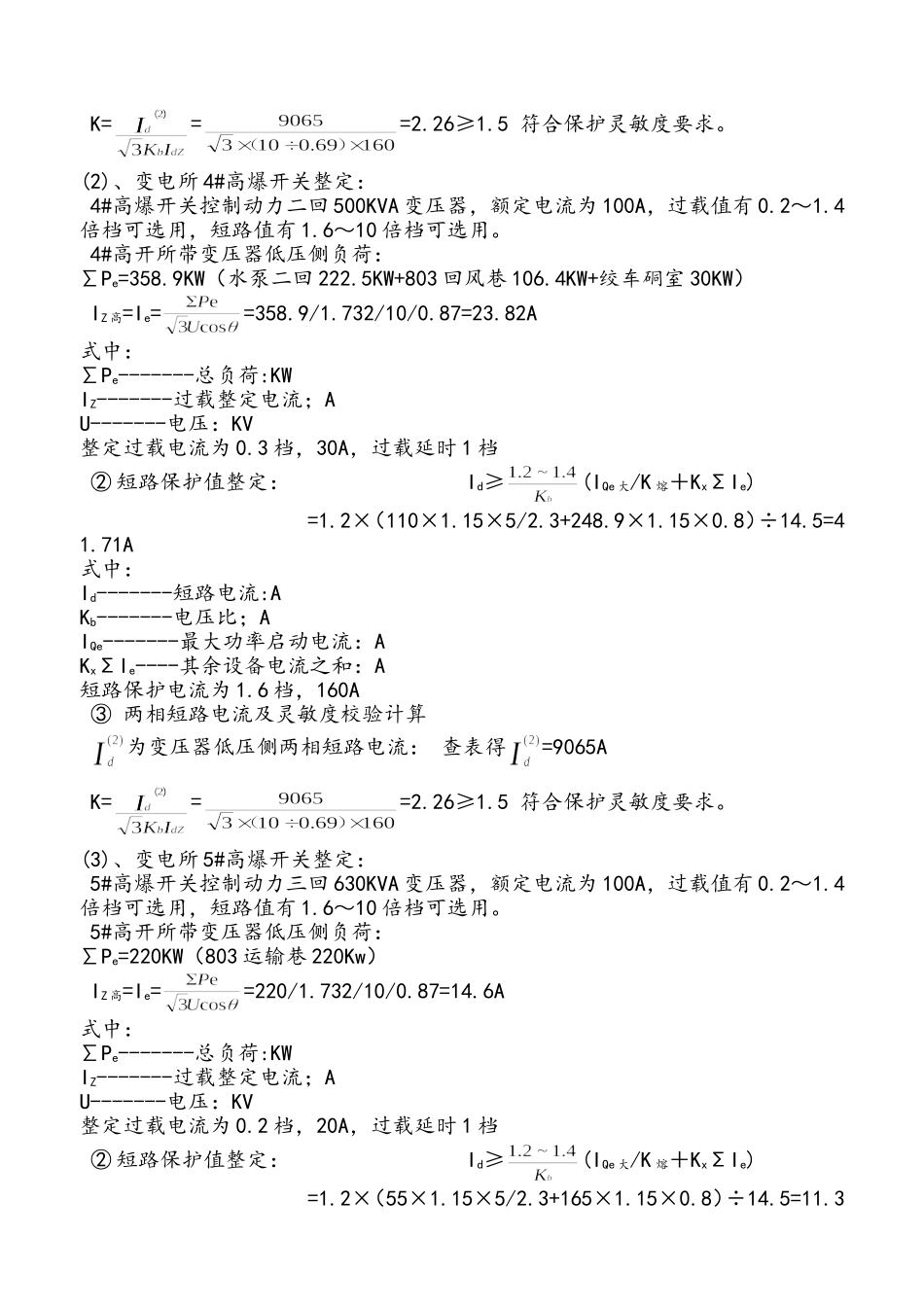

习水县富星煤矿井下高、低压开关整定计算说明书 高爆开关整定(1)、变电所 3#高爆开关整定： 3#高爆开关控制动力一回 500KVA 变压器，额定电流为 100A，过载值有 0.2～1.4倍档可选用，短路值有 1.6～10 倍档可选用。 3#高开所带变压器低压侧负荷：∑Pe=443KW（水泵一回 224KW+802 采面 219KW） IZ 高=Ie==443/1.732/10/0.87=29.4A式中：∑Pe-------总负荷:KWIZ-------过载整定电流；AU-------电压：KV整定过载电流为 0.4 档，40A，过载延时 1 档 ② 短路保护值整定：Id≥(IQe 大/K 熔＋KxΣIe) =1.2×（110×1.15×5/2.3+333×1.15×0.8）÷14.5=48.11A式中：Id-------短路电流:AKb-------电压比；AIQe-------最大功率启动电流：AKxΣIe----其余设备电流之和：A短路保护电流为 1.6 档，160A ③ 两相短路电流及灵敏度校验计算 为变压器低压侧两相短路电流： 查表得=9065A K===2.26≥1.5 符合保护灵敏度要求。(2)、变电所 4#高爆开关整定： 4#高爆开关控制动力二回 500KVA 变压器，额定电流为 100A，过载值有 0.2～1.4倍档可选用，短路值有 1.6～10 倍档可选用。 4#高开所带变压器低压侧负荷：∑Pe=358.9KW（水泵二回 222.5KW+803 回风巷 106.4KW+绞车硐室 30KW） IZ 高=Ie==358.9/1.732/10/0.87=23.82A式中：∑Pe-------总负荷:KWIZ-------过载整定电流；AU-------电压：KV整定过载电流为 0.3 档，30A，过载延时 1 档 ② 短路保护值整定：Id≥(IQe 大/K 熔＋KxΣIe) =1.2×（110×1.15×5/2.3+248.9×1.15×0.8）÷14.5=41.71A 式中：Id-------短路电流:AKb-------电压比；AIQe-------最大功率启动电流：AKxΣIe----其余设备电流之和：A短路保护电流为 1.6 档，160A ③ 两相短路电流及灵敏度校验计算 为变压器低压侧两相短路电流： 查表得=9065A K===2.26≥1.5 符合保护灵敏度要求。(3)、变电所 5#高爆开关整定： 5#高爆开关控制动力三回 630KVA 变压器，额定电流为 100A，过载值有 0.2～1.4倍档可选用，短路值有 1.6～10 倍档可选用。 5#高开所带变压器低压侧负荷：∑Pe=220KW（803 运输巷 220Kw） IZ 高=Ie==220/1.732/10/0.87=14.6A式中：∑Pe-------总负荷:KWIZ-------过载整定电流；AU-------电压：KV整定过载电流为 0.2 档，20A，过载延时 1 档 ② 短路保护值整定：Id≥(IQe 大/K 熔＋KxΣIe) =1.2×（55×1.15×5/2.3+165×1.15×0.8）÷14.5=11.38A...
