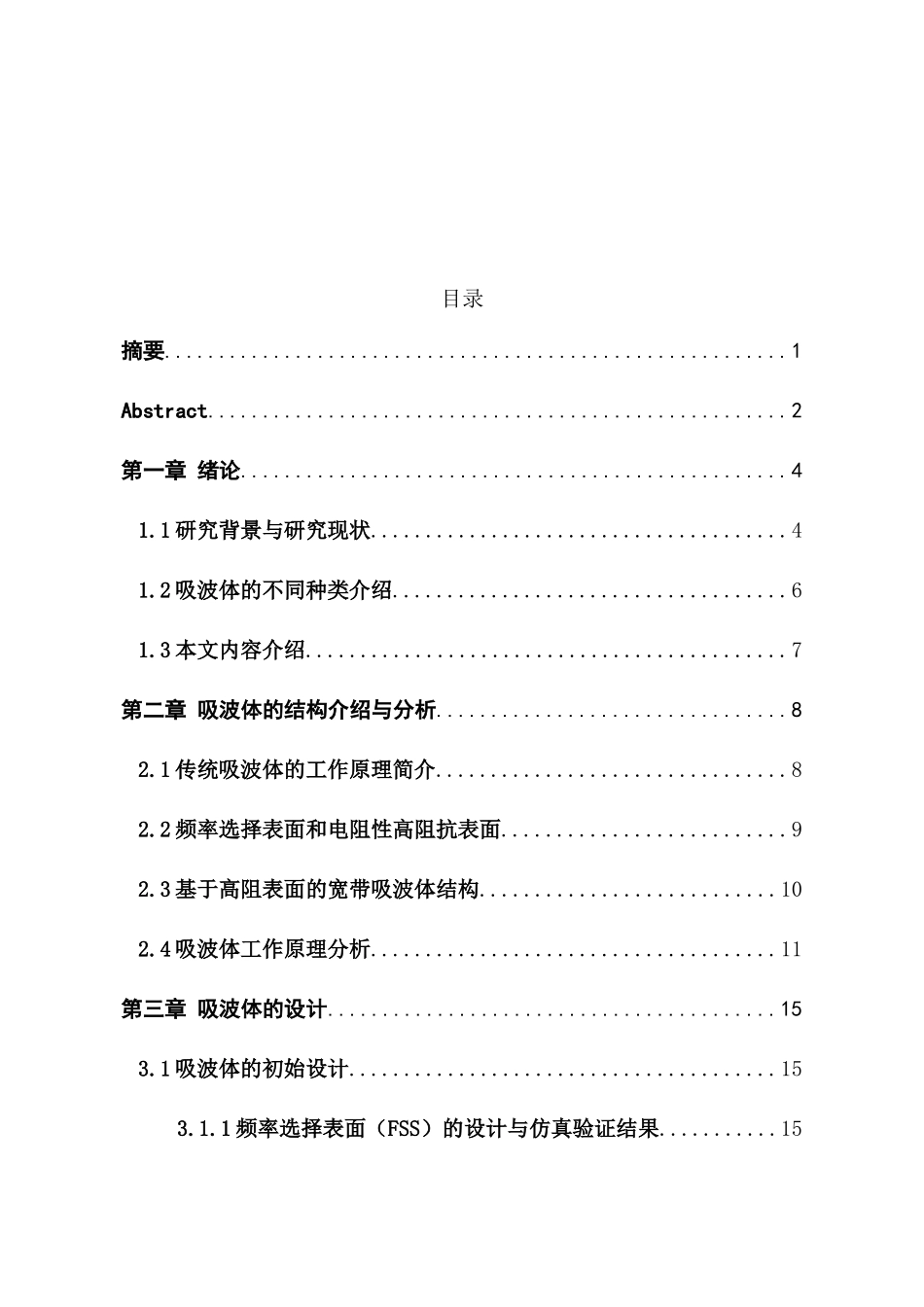

目录摘要.........................................................1Abstract.....................................................2第一章绪论..................................................41.1研究背景与研究现状......................................41.2吸波体的不同种类介绍....................................61.3本文内容介绍............................................7第二章吸波体的结构介绍与分析................................82.1传统吸波体的工作原理简介................................82.2频率选择表面和电阻性高阻抗表面..........................92.3基于高阻表面的宽带吸波体结构...........................102.4吸波体工作原理分析.....................................11第三章吸波体的设计.........................................153.1吸波体的初始设计.......................................153.1.1频率选择表面（FSS）的设计与仿真验证结果...........153.1.2方阻Rs的确定......................................173.2吸波体等效电路参数值的提取.............................193.3吸波体等效电路参数的优化调节...........................213.4吸波体的最终设计结果...................................25第四章总结与展望...........................................284.1研究总结...............................................284.2研究展望...............................................28参考文献....................................................29致谢........................................................31摘要吸波体或吸波材料在军事隐身、微波通信、微波暗室、抗电磁辐射和预防电磁污染等方面有十分广泛的应用。目前，世界上越来越多的国家正在开展新的吸波体或吸波材料的研究。吸波体或吸波材料的发展明显呈现出复合化、低维化、智能化、多频谱兼容化等诸多特点。本文研究设计一款基于电阻性高阻抗表面的宽带吸波体，该吸波体由有耗带阻性频率选择表面和接地介质基板所组成。本论文首先对所设计吸波体的电路模型和工作原理进行介绍，然后根据设计指标要求确定中心工作频率，完成吸波体的初始设计：包括借助HFSS软件初步设计出频选表面组成单元（这里为方环结构）的排布周期和物理尺寸以使单元谐振在中心频率上、利用介质基板厚度应为四分之一介质波长（中心工作频率上）的原则确定基板厚度、根据吸波体谐振电阻应和自由空间匹配的原则初步确定频选表面电阻薄层的方阻。接着利用HFSS仿真软件计算出所得初始吸波体结构的反射系数、输入阻抗频响曲线，并借助Matlab编程提取出初始吸波体的等效电路模型参数，再通过调节优化电路参数（等效电容、电感和电阻）使吸波体在等效电路模型层面实现了基于相邻三次谐振的宽频带吸波特性，最后以等效电路参数的优化值为指导在仿真软件中进一步调节吸波体的频选单元排布周期、尺寸和方阻值，使吸波体最终在2.4GHz至3.5GHz的频率范围内对正入射电磁波的吸波率达到90%以上，满足设计指标要求。关键词：频率选择表面高阻抗表面吸波体吸波带宽AbstractAbsorbersorabsorbershaveawiderangeofapplicationsinmilitarystealth,microwavecommunications,microwaveanechoicchambers,anti-electromagneticradiationandelectromagneticpollutionprevention.Atpresent,moreandmorecountriesintheworldareconductingresearchonnewabsorbersorabsorbers.Thedevelopmentofabsorbersorwaveabsorbingmaterialsclearlyshowsmanyfeaturessuchascompounding,lowdimensionality,intelligence,andmultispectralcompatibility.Thisarticlestudiesthedesignofabroadbandabsorberbasedonaresistivehigh-impedancesurface.Theabsorberconsistsofaloss-preventingfrequencyselectivesurfaceandagroundeddielectricsubstrate.Inthisthesis,thecircuitmodelandworkingprincipleofthedesignedabsorberareintroducedfirst,thenthecentraloperatingfrequencyisdeterminedaccordingtotherequ...
