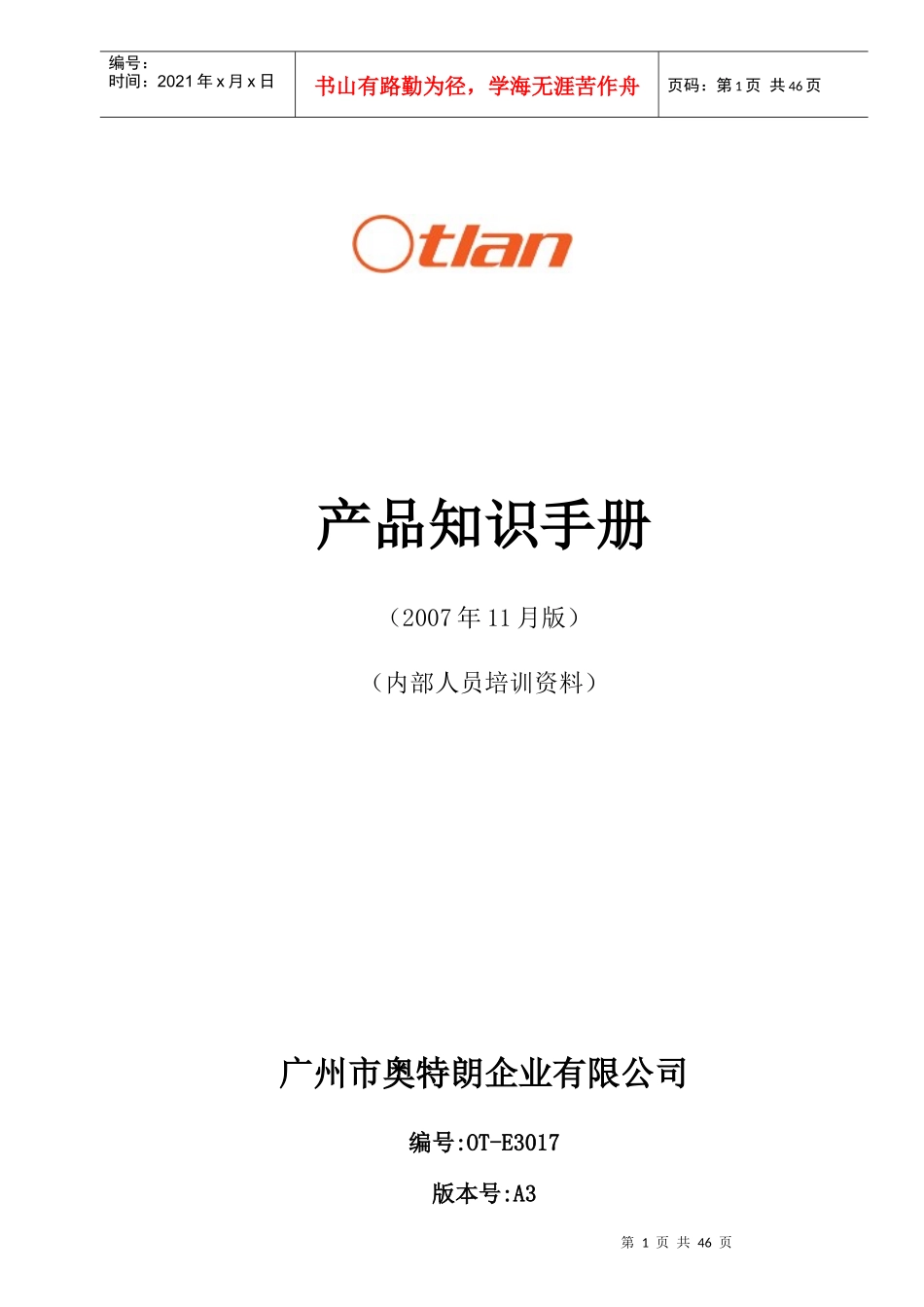

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页产品知识手册（2007年11月版）（内部人员培训资料）广州市奥特朗企业有限公司编号:OT-E3017版本号:A3第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页发行日期:二零零七年十一月制定：审核：核准：目录第一章、奥特朗快速电热水器的主要特点与区别………………………………3一、主要特点………………………………………………………………………………3二、奥特朗热水器分类……………………………………………………………………4三、主要区别………………………………………………………………………………4第二章、产品电气原理图…………………………………………………………………5一、DSF206系列电气原理图………………………………………………………………5二、DSF300/302/306/406系列电气原理图………………………………………………5三、DSF418系列电气原理图………………………………………………………………5四、HDSF109系列电气原理图……………………………………………………………6五、HDSF139/169系列电气原理图………………………………………………………6六、PLTR速热龙头电气原理图……………………………………………………………7七、LDSK306速热龙头电气原理图………………………………………………………7第三章、电热水器常见检修方法………………………………………………………8第四章、快速电热水器各主要元件作用及区别……………………………………8第五章、产品知识讲解……………………………………………………………………9一、DSF206系列……………………………………………………………………………9二、DSF300系列……………………………………………………………………………15三、DSF302、DSF306、DSF406系列………………………………………………………20四、DSF418系列……………………………………………………………………………28五、HDSF109、HDSF139、HDSF169系列……………………………………………………第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页34六、PLTR速热龙头…………………………………………………………………………40七、LDSK306速热水龙头…………………………………………………………………41第六章、保修期限及保修项目………………………………………………………………43第一章、奥特朗快速电热水器的主要特点与区别一、主要特点1、快速加热迅速，即热式、速热式、三相电、龙头伴侣采用的是铁铬合金发热管，即开即热，速热式在冬天也只需等十分钟左右。2、安全1)水电隔离加热专利技术，真正实现了水电完全分离，全防水、防电机身，安全可靠；2）超温保护装置，当水温达到60ºC时，热水器智能控制系统自动断电，停止工作；3）超压保护装置，当水压超过0.75MPa时自动泄压；4）漏电保护装置，当热水器检测到漏电流≥16mA时，热水器即在≥0.1秒的时间内自动断电；5）防干烧保护装置，当温度达到温控器控制温度，热水器防干烧温控器自动断开。6）故障自检，每隔5秒，主板芯片对各安全元件自动检测一次，发现问题会自动显示故障类型并做出相应处理。7）双防电墙，在进、出水口都安装防电墙，彻底解决使用环境带电造成的不安全隐患。8）四小时自动断电保护，当热水器无人使用四小时后，热水器自动关机，更节能更安全。3、方便1)外形小巧，安装方便，可直接装在浴室内，无须破坏墙体安装通风装置；2)轻触式多档调温，可根据四季气温不同，随时调节出水温度；3)封闭后制式进出水设计，可在出水口安装三通水阀，实现多路供水。4）可连续供应热水。4、节能1)利用清洁环保的可再生能源——电能；2)无漫长贮水保温及预热过程，几乎没有散热损失；第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页5、小巧只有手提电脑般大小，流线型外观设计，外表时尚，解决了传统热水器“傻”...
