JSFA288精梳机产品说明书1中文VIP免费

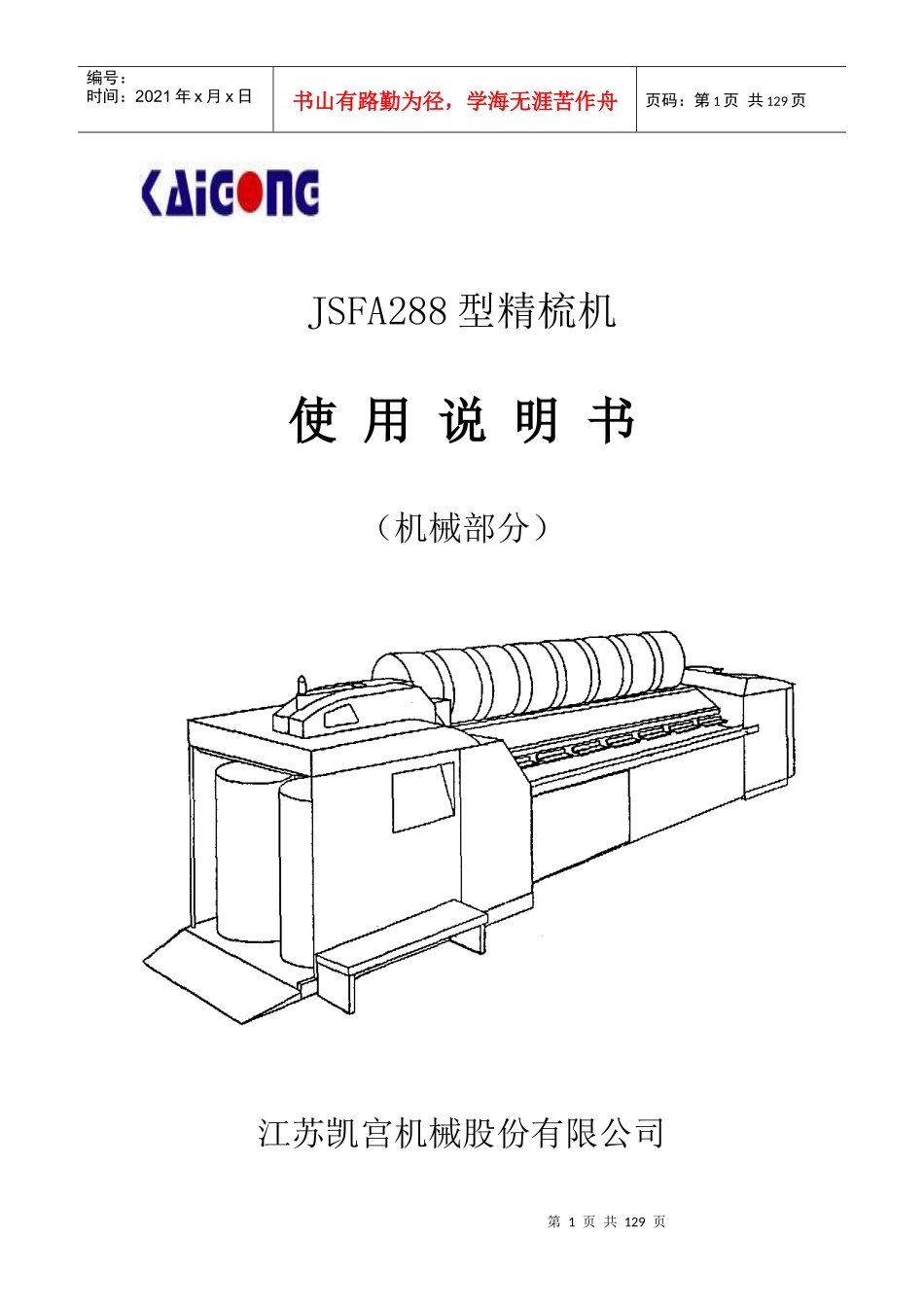

JSFA288精梳机产品说明书1中文_第1页
1/129

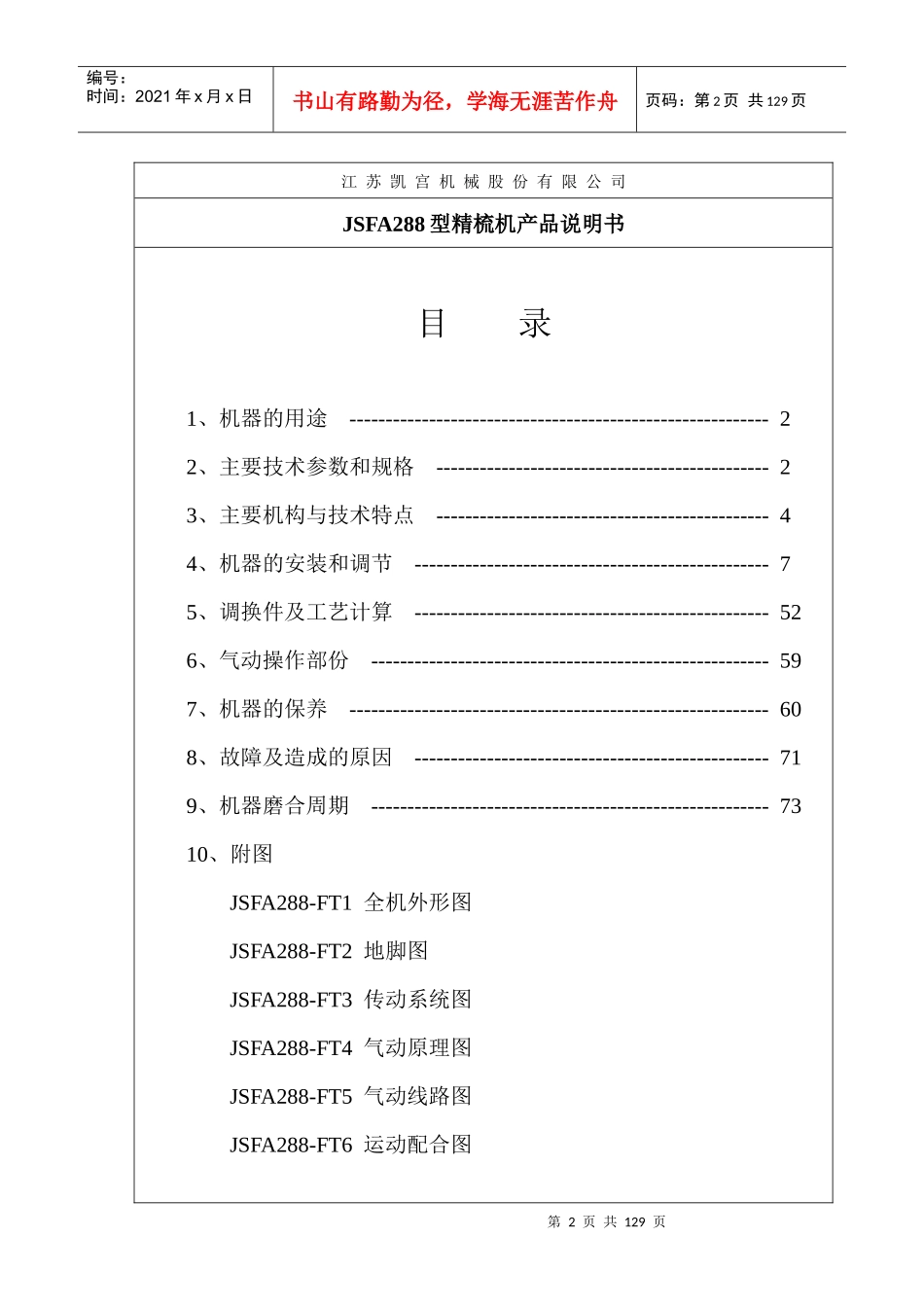

JSFA288精梳机产品说明书1中文_第2页
2/129

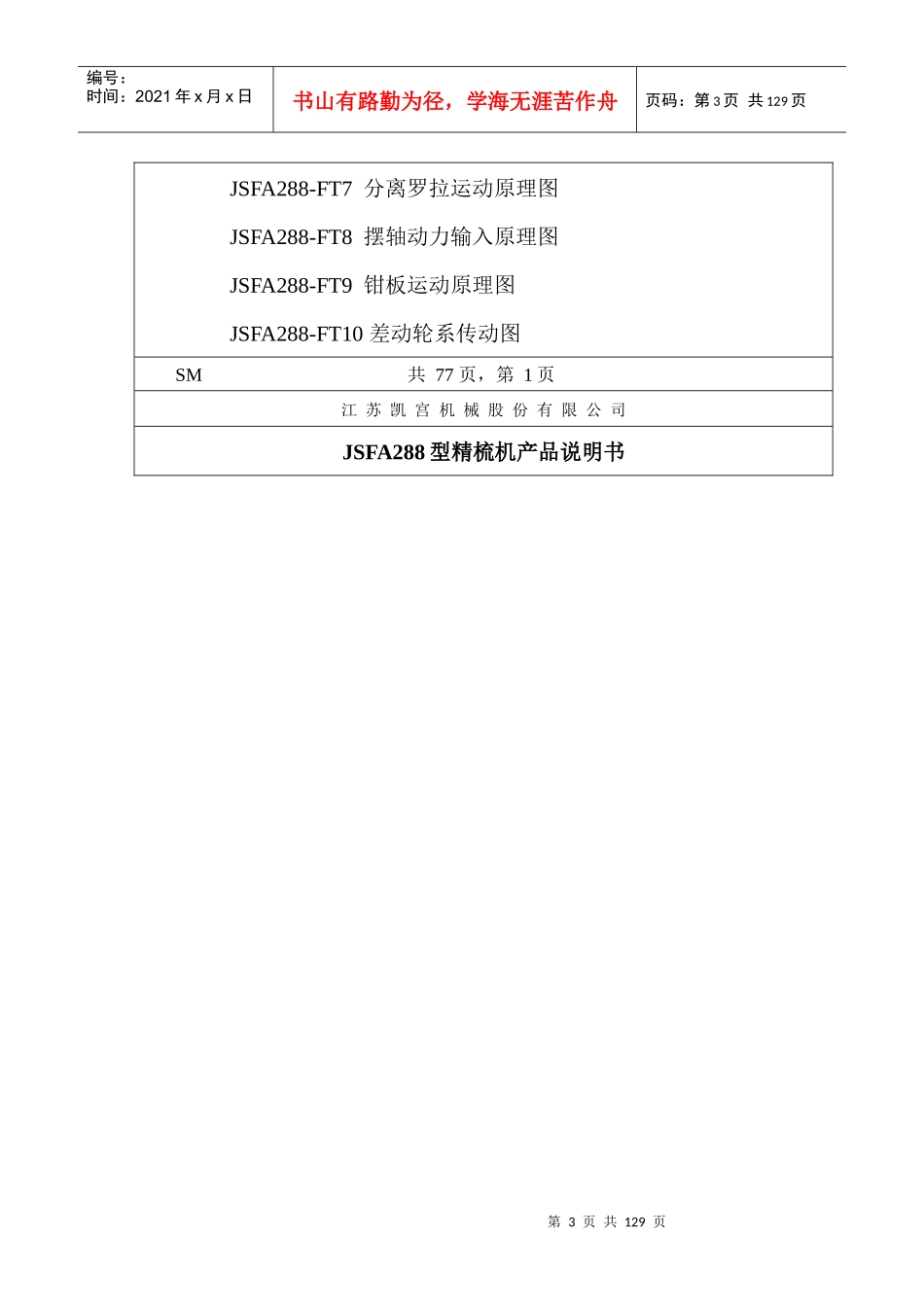

JSFA288精梳机产品说明书1中文_第3页
3/129
第1页共129页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共129页JSFA288型精梳机使用说明书(机械部分)江苏凯宫机械股份有限公司第2页共129页第1页共129页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共129页江苏凯宫机械股份有限公司JSFA288型精梳机产品说明书目录1、机器的用途----------------------------------------------------------22、主要技术参数和规格----------------------------------------------23、主要机构与技术特点----------------------------------------------44、机器的安装和调节-------------------------------------------------75、调换件及工艺计算-------------------------------------------------526、气动操作部份-------------------------------------------------------597、机器的保养----------------------------------------------------------608、故障及造成的原因-------------------------------------------------719、机器磨合周期-------------------------------------------------------7310、附图JSFA288-FT1全机外形图JSFA288-FT2地脚图JSFA288-FT3传动系统图JSFA288-FT4气动原理图JSFA288-FT5气动线路图JSFA288-FT6运动配合图第3页共129页第2页共129页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共129页JSFA288-FT7分离罗拉运动原理图JSFA288-FT8摆轴动力输入原理图JSFA288-FT9钳板运动原理图JSFA288-FT10差动轮系传动图SM共77页,第1页江苏凯宫机械股份有限公司JSFA288型精梳机产品说明书第4页共129页第3页共129页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共129页1、机器的用途JSFA288型精梳机用于棉纺精梳工序,将梳棉机的生条经过条卷和并卷机或预备并条,条并联生产的棉卷进行梳理,主要目的是清除棉卷中16mm以下的短纤维,清除棉结、杂质和纤维疵点,提高棉条中纤维的伸直、平行度和整齐度,使纤维间具有必要的抱合力,使纱线具有光泽好、强力高等特性,提高纱线品质,适纺高支纱、特种工业用纱和混纺产品用纱。2、主要技术参数和规格2.1眼数:82.2眼距:470mm2.3喂入小卷:宽度300mm直径450mm(并卷机);650mm(条并联)定量60~80g/m2.4适用棉纤维长度:25~51mm2.5落棉率:8~25%2.6喂给机构2.6.1承卷罗拉直径:Φ70mm2.6.2给棉罗拉直径:Φ30mm2.6.3前进给棉长度:5.2mm,5.9mm2.6.4后退给棉长度:4.7mm,5.2mm,5.9mm2.6.5喂棉小车在导轨上定位,空管气动退出,棉卷气动喂入。2.7锡林2.7.1形式:整体锡林有90°、111°两种供用户选用2.7.2速度(钳次):400/min2.7.3直径:Φ125.4mm2.8顶梳固定式安装在上钳板顶梳托架上,有26针/cm、28针/cm、30针/cmSM共77页,第2页第5页共129页第4页共129页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共129页江苏凯宫机械股份有限公司JSFA288型精梳机产品说明书第6页共129页第5页共129页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共129页供用户选用。2.9分离机构2.9.1罗拉根数:22.9.2分离罗拉直径:Φ25mm2.9.3分离皮辊直径:Φ24.5mm,最小可磨到Φ23mm2.9.4加压形式:气动加压2.9.5加压量(两端):240~384N(每根)2.9.6有效输出长度:26.68mm2.10输出罗拉直径:Φ25mm输出皮辊直径:Φ44mm,最小可磨到Φ40mm2.11台面压辊直径:Φ50mm2.12台面喇叭口规格:Φ4mm,Φ4.25mm,Φ4.5mm,Φ4.75mm,Φ5mm2.13牵伸机构2.13.1形式:三上五下曲线牵伸,气动加压2.13.2前罗拉直径:Φ35mm2.13.3第二、三、四、五罗拉直径Φ27mm2.13.4牵伸皮辊直径Φ45mm,最小可磨到Φ42mm2.13.5加压量前牵伸皮辊(两端)346~415N第二、三牵伸皮辊(两端)485~623N2.13.6并合数:82.13.7牵伸倍数:后区牵伸1.14,1.36,1.50总牵伸9~19.32.13.8牵伸距离:主牵伸32.5~50.5mm2.14圈条形式:单筒单圈条成形SM共77页,第3页第7页共129页第6页共129页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共129页江苏凯...
