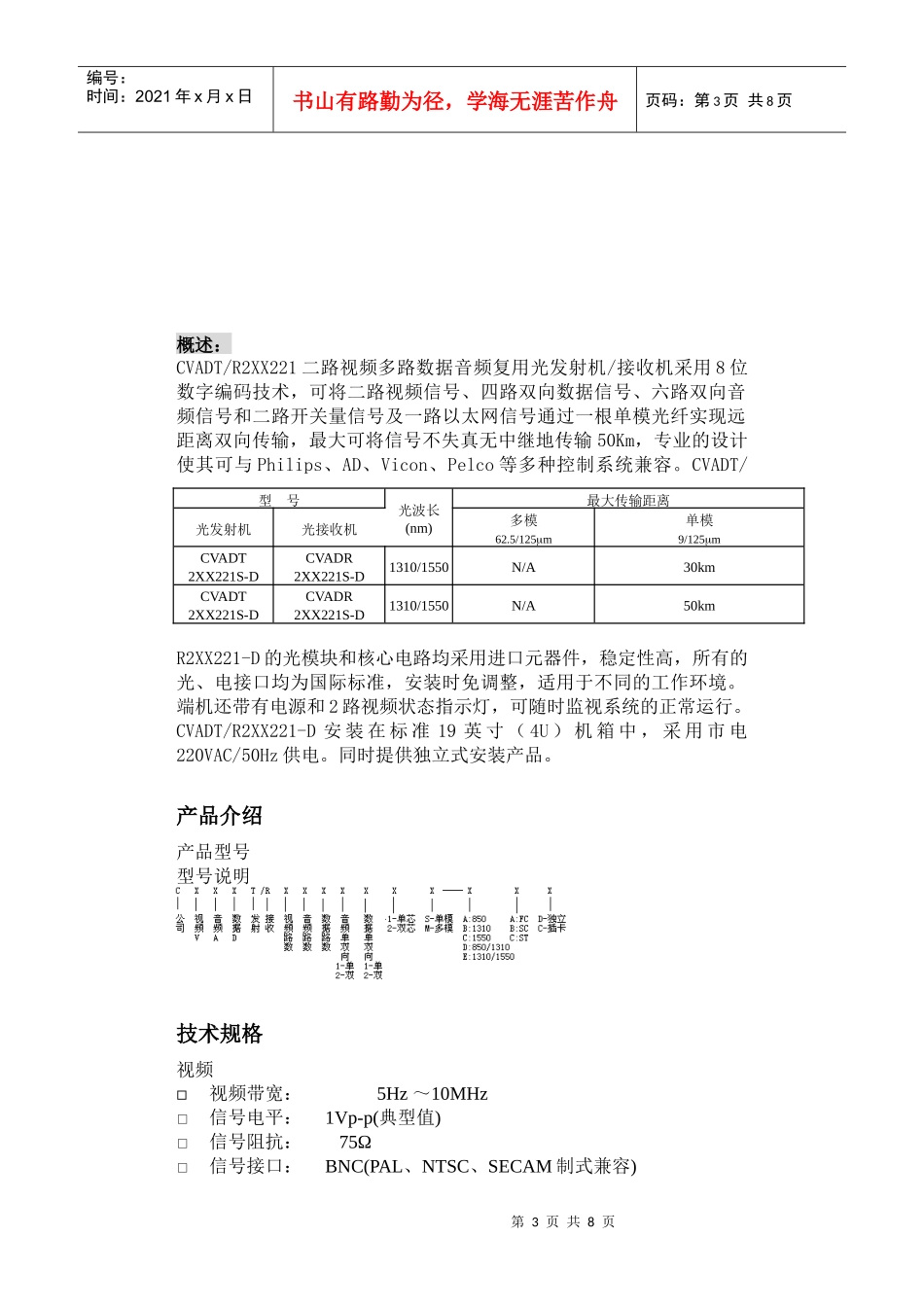

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页F-NETF-NET光端机产品使用说明书光端机产品使用说明书二二路视频四路音频路视频四路音频CVADT/R2XX221CVADT/R2XX221系列光端机系列光端机制造商：上海慧锦网络科技有限公司商务地址：上海市中山西路1265弄18号湘江大厦6层服务热线：021-51098989—技术部第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页目录1概述……………………………………………1.1主要特点…………………………………1.2型号说明…………………………………2技术指标………………………………………2.1环境要求…………………………………2.2视频接口…………………………………2.3数据接口…………………………………2.4音频接口…………………………………2.5光纤接口…………………………………3使用说明………………………………………3.1光纤连接…………………………………3.2视频信号接口连接………………………3.3数据和音频接口连接……………………4指示灯说明……………………………………5应用示例………………………………………6产品使用注意事项……………………………7问题处理………………………………………8售后服务………………………………………第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页概述：CVADT/R2XX221二路视频多路数据音频复用光发射机/接收机采用8位数字编码技术，可将二路视频信号、四路双向数据信号、六路双向音频信号和二路开关量信号及一路以太网信号通过一根单模光纤实现远距离双向传输，最大可将信号不失真无中继地传输50Km，专业的设计使其可与Philips、AD、Vicon、Pelco等多种控制系统兼容。CVADT/R2XX221-D的光模块和核心电路均采用进口元器件，稳定性高，所有的光、电接口均为国际标准，安装时免调整，适用于不同的工作环境。端机还带有电源和2路视频状态指示灯，可随时监视系统的正常运行。CVADT/R2XX221-D安装在标准19英寸（4U）机箱中，采用市电220VAC/50Hz供电。同时提供独立式安装产品。产品介绍产品型号型号说明技术规格视频视频带宽：5Hz～10MHz□信号电平：1Vp-p(典型值)□信号阻抗：75Ω□信号接口：BNC(PAL、NTSC、SECAM制式兼容)型号光波长(nm)最大传输距离光发射机光接收机多模62.5/125m单模9/125mCVADT2XX221S-DCVADR2XX221S-D1310/1550N/A30kmCVADT2XX221S-DCVADR2XX221S-D1310/1550N/A50km第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页微分增益（DG）：＜1%(典型值,10%-90%APL)微分相位（DP）：＜1°(典型值,10%-90%APL)信噪比（SNR）：＞63dB(加权)数据数据接口：RS-232、RS-422、RS-485、TTL数据格式：NRZ、Manchester、Bi-phase速率：300bps-256Kbps误码率：10-9连接端子：RJ45音频□信号电平0.5-4Vp-p□输入/输出阻抗600Ω（非平衡或平衡）□带宽20Hz-20KHz□总谐波失真<1%□信噪比（SNR）：＞85dB□连接端子RJ45开关量□响应时间<0.5ms□开关信号30VDC/0.5A以太网支持协议IEEE802.310/100M自适应以太网连接端子RJ45光学工作波长：1310nm、1550nm光纤：单模9/125um光接口：ST、FC﹡光纤传输的距离受限于光学路径的损耗以及由于连接端子、接头、接插板而造成的附加损耗。传输距离也可能受到光纤带宽的限制。电气和机械特性电源：CVADT2XX221-D220VAC/50HzCVADR2XX221-D220VAC/50Hz独立安装尺寸：(长×宽×高)485×320×45mm光纤波长(nm)发射机接收机光功率预算最大距离﹡型号输出型号灵敏度单模1310/1550CVADT2XX221S-D-8dBmCVADR2XX221S-22dBm14dB30km1310/1550CVADT2XX221S-D-3dBmCVADR2XX221S-22dBm19dB50km第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页重量：2kg环境指标工作温度：-30—+75℃℃储存温度：-40—+85℃℃工作湿度：0%—95%（无凝结）MTBF：＞100,000小时3使用说明3.1光纤连接CVDAT/R2XX221光端机...
