光缆线路自动监测系统工程验收规范VIP免费

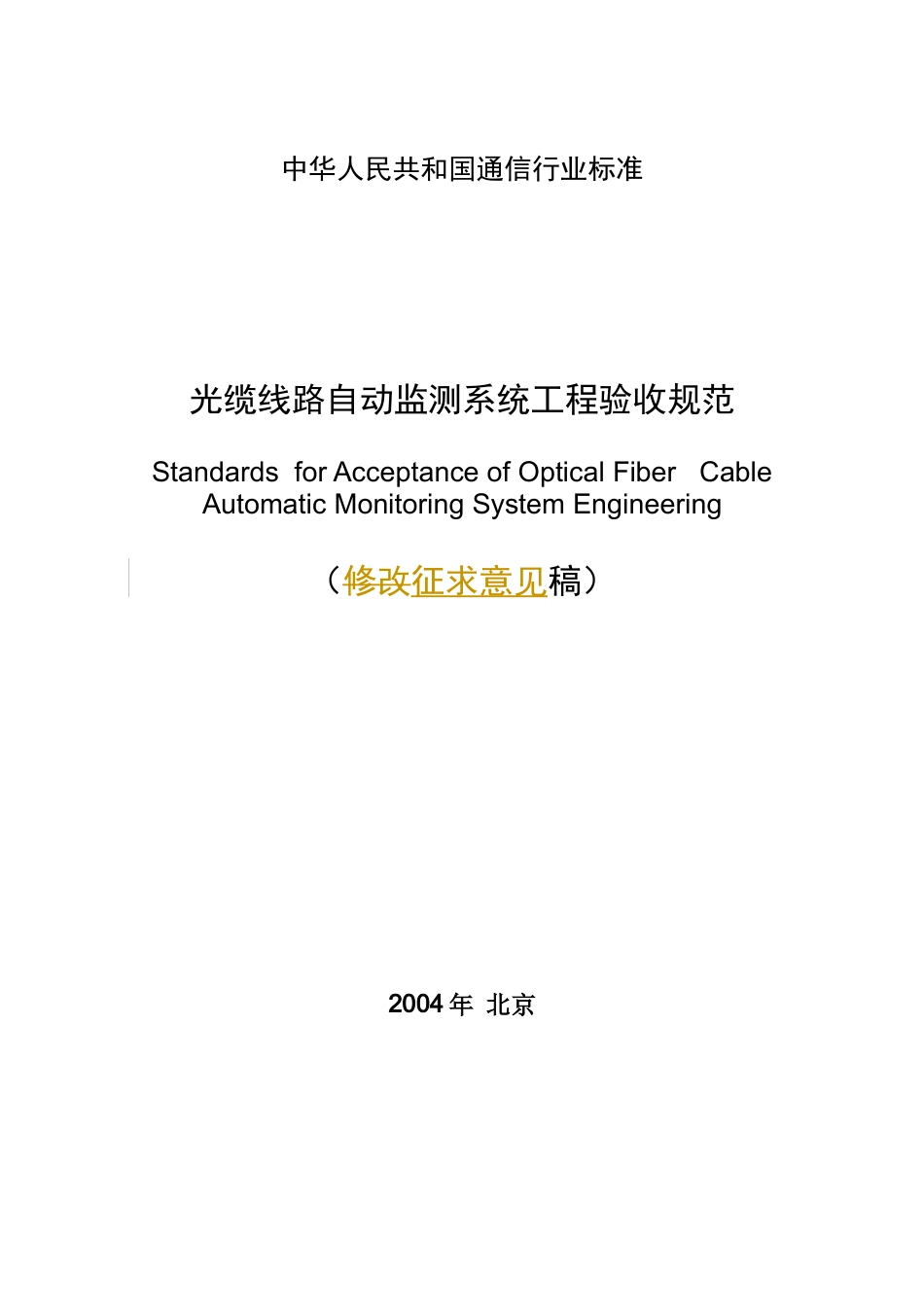

光缆线路自动监测系统工程验收规范_第1页
1/23

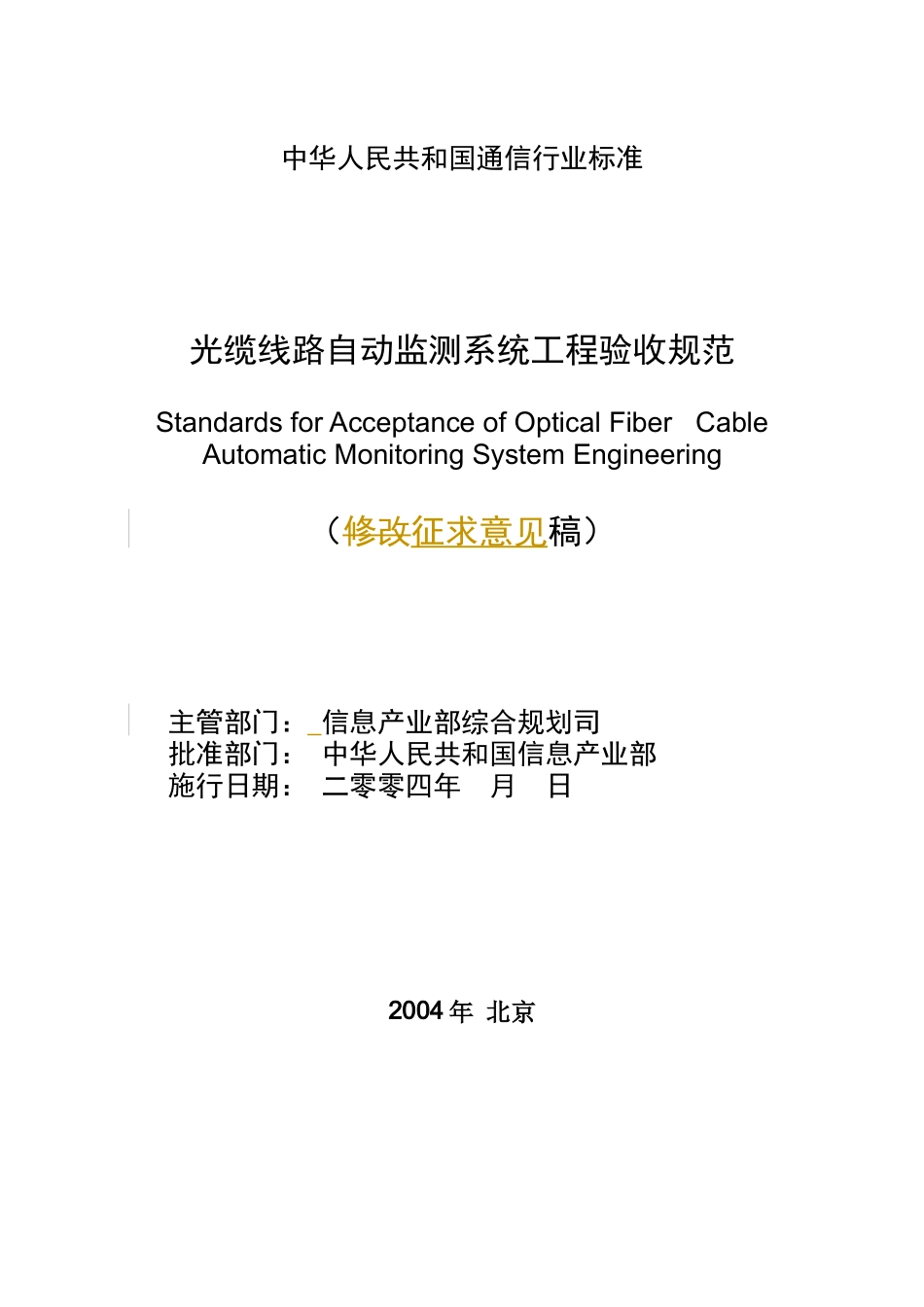

光缆线路自动监测系统工程验收规范_第2页
2/23

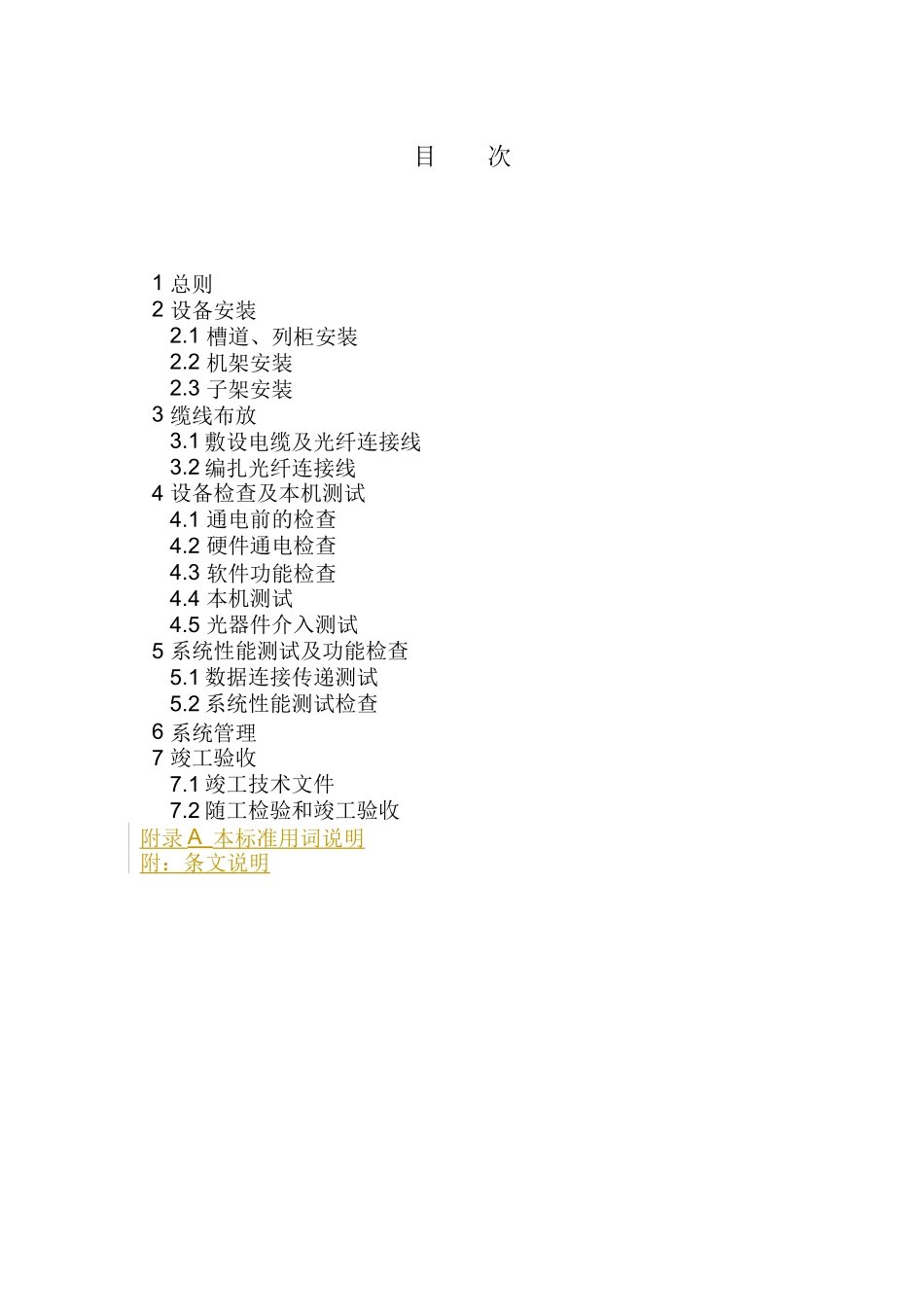

光缆线路自动监测系统工程验收规范_第3页
3/23
中华人民共和国通信行业标准光缆线路自动监测系统工程验收规范StandardsforAcceptanceofOpticalFiberCableAutomaticMonitoringSystemEngineering(修改征求意见稿)2004年北京中华人民共和国通信行业标准光缆线路自动监测系统工程验收规范StandardsforAcceptanceofOpticalFiberCableAutomaticMonitoringSystemEngineering(修改征求意见稿)主管部门:信息产业部综合规划司批准部门:中华人民共和国信息产业部施行日期:二零零四年月日2004年北京目次1总则2设备安装2.1槽道、列柜安装2.2机架安装2.3子架安装3缆线布放3.1敷设电缆及光纤连接线3.2编扎光纤连接线4设备检查及本机测试4.1通电前的检查4.2硬件通电检查4.3软件功能检查4.4本机测试4.5光器件介入测试5系统性能测试及功能检查5.1数据连接传递测试5.2系统性能测试检查6系统管理7竣工验收7.1竣工技术文件7.2随工检验和竣工验收附录A本标准用词说明附:条文说明前言2000年编制的《光缆线路自动监测系统工程验收暂行规定》YD/T5093-2000已使用多年。近几年,随着光通信技术和计算机技术的快速发展,相关行业标准也在不断完善。为适应我国电信业的发展,依据信息产业部信部规函[2004]508号“关于安排《通信工程建设标准》修订和制定计划的通知”的要求,由京移通信设计院有限公司(原中京邮电通信设计院)负责修订《光缆线路自动监测系统工程验收规范》。本标准由信息产业部综合规划司负责解释、修订、监督执行。本标准负责起草单位:京移通信设计院有限公司。本标准主要起草人:沈艳涛。附录A本规范用词说明附加说明条文说明1.总则1.0.1《光缆线路自动监测系统工程验收规范》(以下简称“本规范”)是光缆线路自动监测系统(以下简称“监测系统”)工程施工质量检验、随工检验和竣工验收的依据。本规范适用于长途光缆干线的线路自动监测系统工程,对于中继网、接入网的光缆线路自动监测系统工程竣工验收可参照本规范执行。1.0.2本规范没有规定的工程验收指标和要求应按照相关技术体制、标准、设计规范和工程的设计文件确定。当本规范与国家标准及规范有矛盾时,应以国家标准及规范为准。1.0.3在施工过程中,建设单位应严格执行部颁有关施工质量检查的规定。建设单位应加强工程的质量检查,做好随工检验。1.0.4在特殊情况下执行本规范有困难时,建设单位应充分论述理由并提供报告呈上级主管部门审批。32.设备安装2.1槽道、列柜安装2.1.1槽道、列柜的安装应按YD5044-97《同步数字系列(SDH)光缆传输设备安装工程验收暂行规定》中有关标准执行。2.2机架安装2.2.1机架的安装位置应符合设计的要求。2.2.2机架的安装应端正牢固,垂直偏差不应大于机架高度的1‰。2.2.3列机架应相互靠拢,机架间隙不得大于3mm,列内机面平行,无明显参差不齐现象。2.2.4机架应采用膨胀螺栓(或螺栓)对地加固,机架顶应采用夹板与列槽道(列走道)上梁加固。2.2.5所有紧固件必须拧紧,同一类螺丝露出螺帽的长度宜一致。2.2.6光纤分配架(ODF)上监测线引出端子板位置及各种标志应符合设计要求,ODF架上无源光器件的安装应牢固,不影响ODF架的操作性能。2.2.7设备的抗震加固应符合通信主管部门通信设备安装抗震加固要求,加固方式应符合设计要求。2.3子架安装2.3.1子架的安装应符合以下要求;1.面板布置应符合设计规定。2.子架与机架的加固应符合设备装配要求。3.子架安装应牢固、排列整齐、插接件接触良好。4.监测中心设备的安装应整齐、美观,符合设计要求。43.缆线的布放3.1敷设电缆及光纤连接线3.1.1布放电缆应按YDJ44-89《电信网光纤数字传输系统工程施工及验收暂行技术规定》中有关标准执行。3.1.2光纤连接线的规格、程式应符合设计规定,技术指标应符合设计文件及技术规范书的要求。3.1.3光纤连接线的路由走向应符合设计文件的规定。3.1.4光纤连接线两端的余留处理应统一并符合工艺要求。3.1.5槽道或地槽内光纤连接线拐弯处的曲率半径不小于40mm。3.2编扎光纤连接线3.2.1光纤连接线在槽道或地槽内应加套管或线槽保护。无套管保护的部分宜用活扣扎带绑扎,扎带不宜扎得过紧。3.2.2编扎后的光纤连接线在槽道或地槽内应顺直,无明显扭绞。54设备检...
