室内装修设计施工图制作标准说明VIP免费

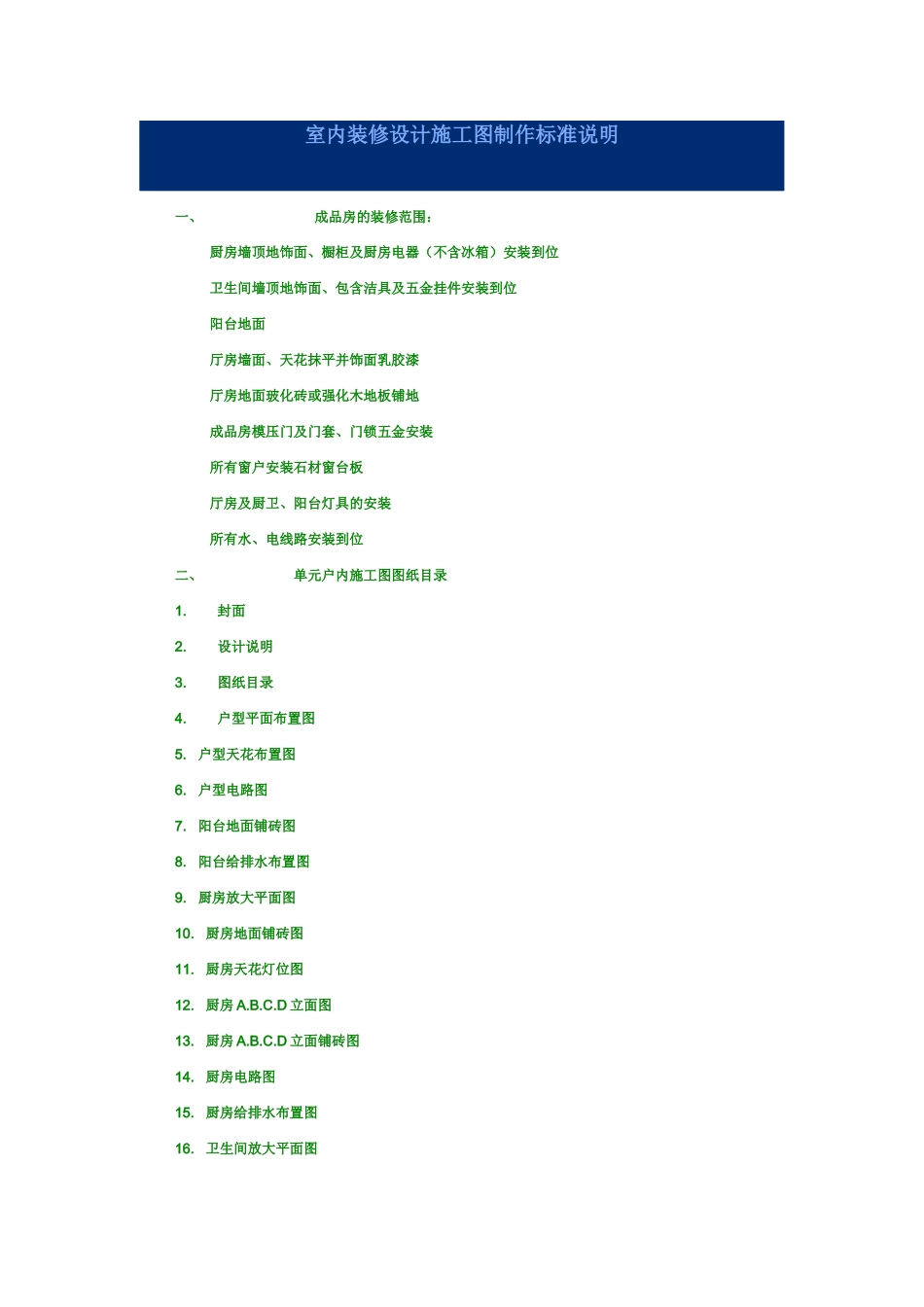

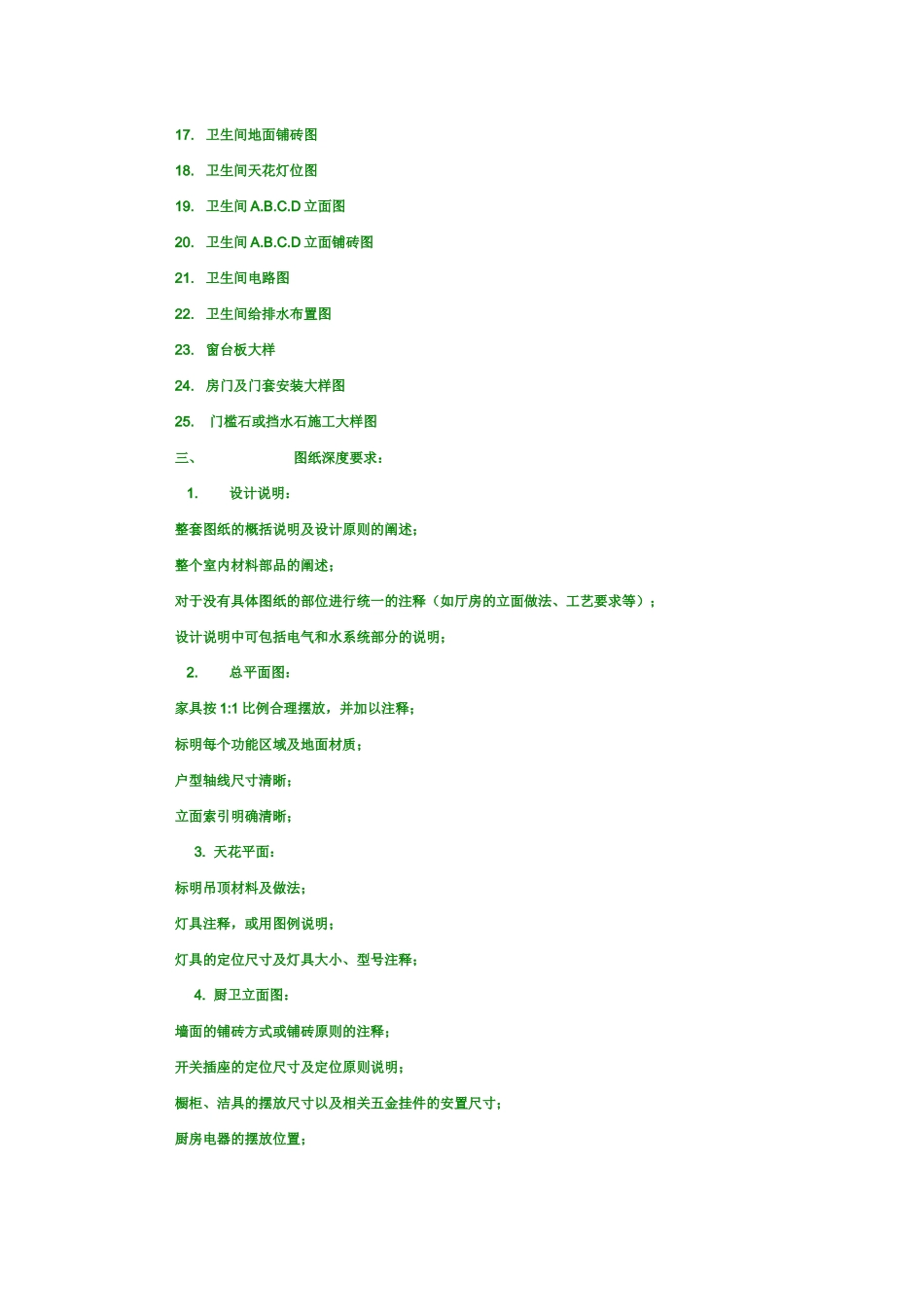

室内装修设计施工图制作标准说明一、成品房的装修范围：厨房墙顶地饰面、橱柜及厨房电器（不含冰箱）安装到位卫生间墙顶地饰面、包含洁具及五金挂件安装到位阳台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或强化木地板铺地成品房模压门及门套、门锁五金安装所有窗户安装石材窗台板厅房及厨卫、阳台灯具的安装所有水、电线路安装到位二、单元户内施工图图纸目录1.封面2.设计说明3.图纸目录4.户型平面布置图5.户型天花布置图6.户型电路图7.阳台地面铺砖图8.阳台给排水布置图9.厨房放大平面图10.厨房地面铺砖图11.厨房天花灯位图12.厨房A.B.C.D立面图13.厨房A.B.C.D立面铺砖图14.厨房电路图15.厨房给排水布置图16.卫生间放大平面图17.卫生间地面铺砖图18.卫生间天花灯位图19.卫生间A.B.C.D立面图20.卫生间A.B.C.D立面铺砖图21.卫生间电路图22.卫生间给排水布置图23.窗台板大样24.房门及门套安装大样图25.门槛石或挡水石施工大样图三、图纸深度要求：1.设计说明：整套图纸的概括说明及设计原则的阐述；整个室内材料部品的阐述；对于没有具体图纸的部位进行统一的注释（如厅房的立面做法、工艺要求等）；设计说明中可包括电气和水系统部分的说明；2.总平面图：家具按1:1比例合理摆放，并加以注释；标明每个功能区域及地面材质；户型轴线尺寸清晰；立面索引明确清晰；3.天花平面：标明吊顶材料及做法；灯具注释，或用图例说明；灯具的定位尺寸及灯具大小、型号注释；4.厨卫立面图：墙面的铺砖方式或铺砖原则的注释；开关插座的定位尺寸及定位原则说明；橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸；厨房电器的摆放位置；整体橱柜的样式；橱柜大样图；表明所有材料的材质及规格尺寸（包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等）5.电路图：标明插座的规格和数量，必要时可另附电路设计施工说明；在墙面铺砖图上，将开关插座与瓷砖的结合方式表明清晰，避免开关插座位于单块瓷砖的中间；6.水路图：厨卫所有下水的具体位置的定位尺寸应清晰明了；针对不同的下水和地漏的管径应有说明；下水管与完成墙面的距离尺寸应有注明；特别是座便下水位置的确定；冷热水的进水管定位可用文字说明高度，平面上应有明确的尺寸定位；7.大样图：详细交待施工工艺和做法；对石材的品种、色泽、规格、倒边方式作出明确的规定；对卫生间瓷砖碰角方式应有注明；厨卫立管包管方式应有注明；所有室内阴、阳角的处理方式应有说明；四、交楼标准细则（一）厨房设计原则1.注意洗槽、炉台及切菜台的位置，最好呈90度的方位摆放。2.炉台不能正对洗槽。3.炉台尽可能远离冰箱位，整体橱柜至少预留750mm宽的冰箱位。4.带功能阳台的厨房，应将煤气表移至功能阳台，尽量不要占用室内空间。5.煤气报警系统可安制在炉台以下的橱柜中（吸顶式报警器除外）6.洗槽尽量朝向窗户7.厨房吸顶灯的安放位于除去吊柜所占空间平面的正中心8.根据实际需要可在洗槽正上方安制一盏筒灯。9.厨房房门最小宽度为800mm。10.吊顶标高不得低于窗户上沿口。标高不得低于2300mm。材料部品要求1．地面：防滑地砖、常规尺寸：300x300mm、2．墙面：墙砖或无缝砖、浅色。常规尺寸：200x300mm、330x550mm3．天花吊顶：条形铝扣板或方形铝扣板、白色4．成品烟道5．挡水石6．整体厨柜n橱柜：吊柜、地柜、人造大理石台面、调味拉栏（1个）n双缸洗碗槽（含洗菜蓝）n摆式菜盆龙头n不锈钢挂杆（1套）n皂液器7．电器（配送）n抽油烟机n煤气灶n排气扇n燃气热水器n微波炉n消毒柜（或洗碗机）设备要求1．电路设备：n整个厨房的插座不得少于9个，对应每个电器的位置，备用插座至少两个；n油烟机、微波炉、炉灶、热水器、消毒柜或洗碗机的插座应隐藏在橱柜中；n在炉台上方布置1组多用插座，供油烟机用；n在切菜台上方及其它位置均匀布置2组五孔插座。n插座底边距地均为1.2m（或根据墙砖大小调整）。n开关设置在入口处，与门的开启方向同边，一组照明开关，一组排风扇开关。其中将吸顶灯与筒灯分开控制。2．水路设备：n洗槽位置设下水管一个n靠近洗槽附近地面设地漏一个n如送洗碗机则需另加一个下水管n冷热水管接到洗槽位室内装修设...
