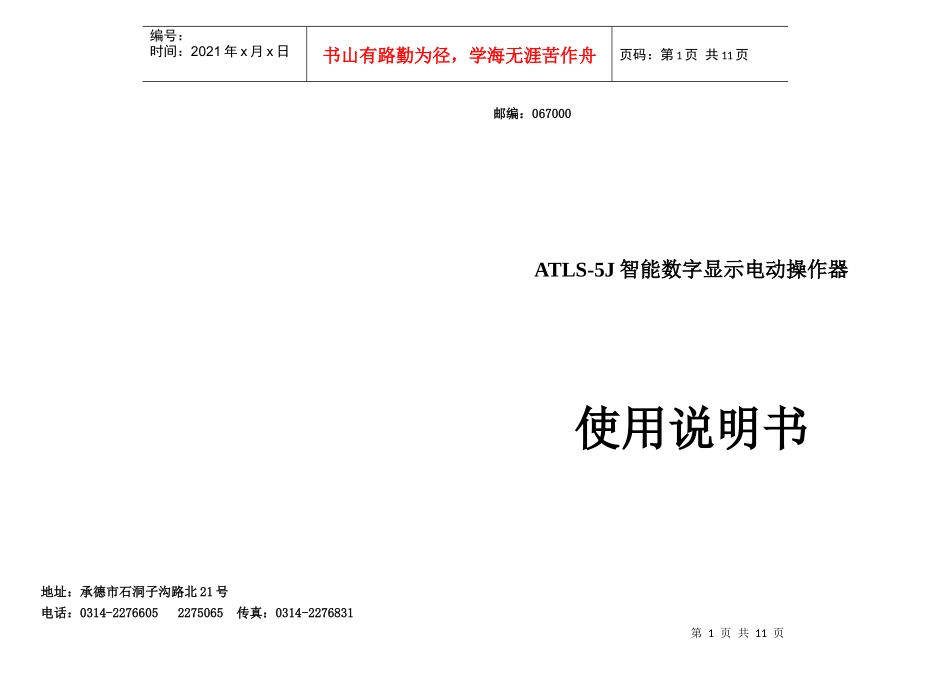

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页地址：承德市石洞子沟路北21号电话：0314-22766052275065传真：0314-2276831邮编：067000ATLS-5J智能数字显示电动操作器使用说明书第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页承德市安泰仪表厂目录一、仪表的主要技术指标及性能1二、仪表工作原理2三、仪表型号及说明4四、仪表面板示意图及说明5五、仪表的现场操作方法6六、软件组态6七、仪表端子接线图11在您使用本仪表之前请详细阅读本说明书第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页有毒有害物质或元素标识部件有毒有害物质或元素名称铅汞镉六价铬多溴联苯多溴二苯醚(Pb)(Hg)(Cd)〔Cr(VI)〕(PBB)(PBDE)外壳OOOOOO本体测量×OOOOO机构O:表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。×:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求。注:本产品80﹪的部件采用无毒无害的环保材料制造,含有有毒有害物质或元素的部件皆因全球技术发展水平及供应商的现有水平限制而无法实现有毒有害物质或元素的替代。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页一、仪表的主要技术指标及性能⒈工作环境：温度0～50℃，相对湿度0～85％，无腐蚀性气体⒉测量精度：±0.5％A/D⒊分辨率：4位半(即1/20000)⒋采样周期：＜１秒⒌显示方式:测量回路信号为0.5″LED显示阀位回路信号为0.5″LED显示⒍输入阻抗：a.电压信号：>1ＭΩb.电流信号：4～20mA、0～10mA为100Ω⒎热电阻：a.热电阻线性化优于0.2℃b.热电阻为三线制，三根导线线路电阻应相等。c.导线总电阻（单根）＜5Ω，显示变化＜0.1℃⒏热电偶：a.热电偶线性化优于0.5℃b.冷端内部补偿优于0.5℃⒐阀位回路输出：a.0～10mA，负载电阻＜1500Ωb.4～20mA,负载电阻＜750Ωc.输出电流精度±0.5%d.输出与输入完全隔离⒑控制电动执行器的控制信号：控制继电器的触点容量AC220V、3A（感性负载）。⒒状态信号：当仪表工作在“自动状态”时，状态继电器输出开路信号；当仪表工作在“手动状态”时，状态继电器输出闭合信号。第5页共11页第4页共11页测量信号经变换模拟开关切换模数转换A/D中央处理器及外围接口电路面板显示器操作按键编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页⒓供电电源：AC220V±15％、50Ｈz⒔整机功耗：15VA⒕整机重量：1Kg⒖外形尺寸：80mm×160mm×250mm（竖式）⒗开孔尺寸：76+1mm×152+1mm（竖式）二、仪表工作原理⒈仪表工作原理：本仪表采用单片计算机作为中央处理器，内含程序存储器和数据存储器，仪表的面板采用了先进的塑料薄膜面板，所有的按键是全密封的薄膜开关，且面板和开关于一体，具有外形美观，性能可靠的特点仪表的显示采用了双LED数码显示，使操作人员观察数据更加直观、方便。从变送器等来的模拟信号，经RC滤波进入模拟开关切换，运算放大器处理后，经4位半A／D转换，最后由单片计算机采集并计算出相关测量数据。仪表所有有用数据在仪表掉电前已自动保护在E2PROM存储器中，待仪表恢复供电时又将所有有用数据恢复，且掉电时间的不受限制，其基本可以说没有时间的限制（技术指标为４０年）。⒉仪表逻辑框图：七、仪表端子接线说明端子序号信号名端子序号信号名1被控对象测量信号输入回路＋mA信号20＋阀位2－－热电偶B21－信号输出3＋1～5VB热电阻22测量常开上限报警继电器4A23公共5阀位信号输入回路＋mA信号24常闭6－－1～5V25测量常开下限报警继电器7＋26公共8DC24V电源＋－27常闭928操作器手动/自动信号输出2930正来自外部伺服放大器31反17仪表供电的电AC22032正输出到电动执行器18033反DC24V电源211103第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页源输入19FGmA代表：4～20mA、0～10mA第三位：（阀位回路电流输出的仪表而言,仅...
