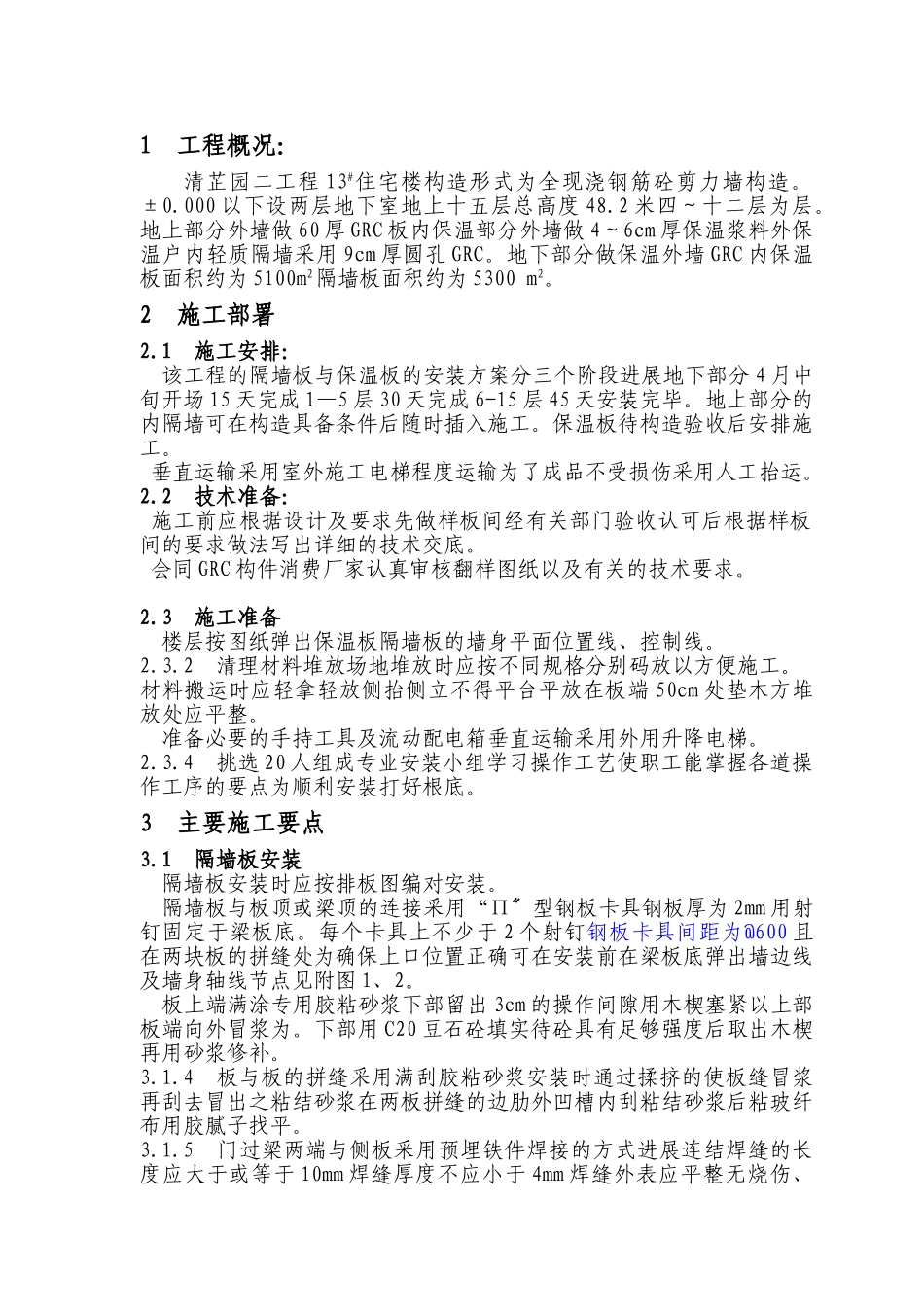

1工程概况：清芷园二工程13#住宅楼构造形式为全现浇钢筋砼剪力墙构造。±0.000以下设两层地下室地上十五层总高度48.2米四～十二层为层。地上部分外墙做60厚GRC板内保温部分外墙做4～6cm厚保温浆料外保温户内轻质隔墙采用9cm厚圆孔GRC。地下部分做保温外墙GRC内保温板面积约为5100m2隔墙板面积约为5300m2。2施工部署2.1施工安排：该工程的隔墙板与保温板的安装方案分三个阶段进展地下部分4月中旬开场15天完成1—5层30天完成6-15层45天安装完毕。地上部分的内隔墙可在构造具备条件后随时插入施工。保温板待构造验收后安排施工。垂直运输采用室外施工电梯程度运输为了成品不受损伤采用人工抬运。2.2技术准备：施工前应根据设计及要求先做样板间经有关部门验收认可后根据样板间的要求做法写出详细的技术交底。会同GRC构件消费厂家认真审核翻样图纸以及有关的技术要求。2.3施工准备楼层按图纸弹出保温板隔墙板的墙身平面位置线、控制线。2.3.2清理材料堆放场地堆放时应按不同规格分别码放以方便施工。材料搬运时应轻拿轻放侧抬侧立不得平台平放在板端50cm处垫木方堆放处应平整。准备必要的手持工具及流动配电箱垂直运输采用外用升降电梯。2.3.4挑选20人组成专业安装小组学习操作工艺使职工能掌握各道操作工序的要点为顺利安装打好根底。3主要施工要点3.1隔墙板安装隔墙板安装时应按排板图编对安装。隔墙板与板顶或梁顶的连接采用“П型钢板卡具钢板厚为〞2mm用射钉固定于梁板底。每个卡具上不少于2个射钉钢板卡具间距为@600且在两块板的拼缝处为确保上口位置正确可在安装前在梁板底弹出墙边线及墙身轴线节点见附图1、2。板上端满涂专用胶粘砂浆下部留出3cm的操作间隙用木楔塞紧以上部板端向外冒浆为。下部用C20豆石砼填实待砼具有足够强度后取出木楔再用砂浆修补。3.1.4板与板的拼缝采用满刮胶粘砂浆安装时通过揉挤的使板缝冒浆再刮去冒出之粘结砂浆在两板拼缝的边肋外凹槽内刮粘结砂浆后粘玻纤布用胶腻子找平。3.1.5门过梁两端与侧板采用预埋铁件焊接的方式进展连结焊缝的长度应大于或等于10mm焊缝厚度不应小于4mm焊缝外表应平整无烧伤、咬边等缺陷。见附图节图。板与板连接、板端连接及转角连接分别见附图、、。3.1.7所有线线盒均现场切割。3.2外墙内保温板安装先安规定用1：3水泥砂浆做灰饼间距@1500大小为Ø100mm留出2cm厚的空气层灰饼布置图见附图。贴饼后在各灰饼上满刮胶粘砂浆板的两侧及板上端均满刮砂浆将板粘贴于灰饼上挤压并用橡皮锤敲振使板缝冒浆板下端用木楔临时固定在板下空隙内用C20豆石砼填塞实到达一定强度后再撤去木楔用砂浆修补实。每块保温板除粘贴在灰饼上外板中间需有>１０板面面积的胶粘剂,成梅花状布点直接与墙体粘牢。两块板拼缝的边肋处凹槽内刮粘结剂一道贴50宽玻纤网布条一层压实粘牢用胶腻子找平。为防止接缝产生裂缝阴角转角处附加200宽玻纤网布条一层。门窗洞侧壁抹聚合物砂浆。为确保安装精度每安装一块用检测工具进展垂直度、平整度的检测发现问题及时调整以满足施工验收的规定。3.2.6所有线、线盒现场切割。3.3.保温浆料保温：Ø12电锤钻孔间距为@500埋入小木楔。将20＃扎丝钉在小木楔上。＃水泥保温胶料参加适量的水混合搅拌搅拌均匀。—10mm隔天浇水待第一遍有六、七成干时抹第二遍厚度12—15mm待第二遍有六、七成干时敷贴钢丝网片与预留的扎丝绑扎结实。抹第三遍厚度为15mm左右隔天抹水泥砂浆罩面。抹保温层时用力应适当不得用铁抹子在保温层上屡次来回抹压。用力过大易挤出珍珠岩颗粒上水泥浆珍珠岩颗粒压扁影响保温。用力易松散脱落。4质量4.1质量原材料应外表光滑、平整无缺棱掉角不得露网。材料的各项性能应满足DBJ01-29-2000规定。接缝要严无裂缝安装要结实外表要平整阴角方正墙体垂直。保温板安装应严格控制空气层的厚度灰饼位置应正确胶粘砂浆涂刷均匀。4.1.4所有线、线盒现场切割时必须采用手持式电动切割机保持洞口方正。4.2质量保证措施施工前作好技术交底认真检查执行情况。坚持样板制以样板间的进展施工验收。认真执行自检、互检、交接检制度严格进展事前预防。每道工艺施工过程中理人员应进展过程监视施工完后由专职质量检查员进展...
