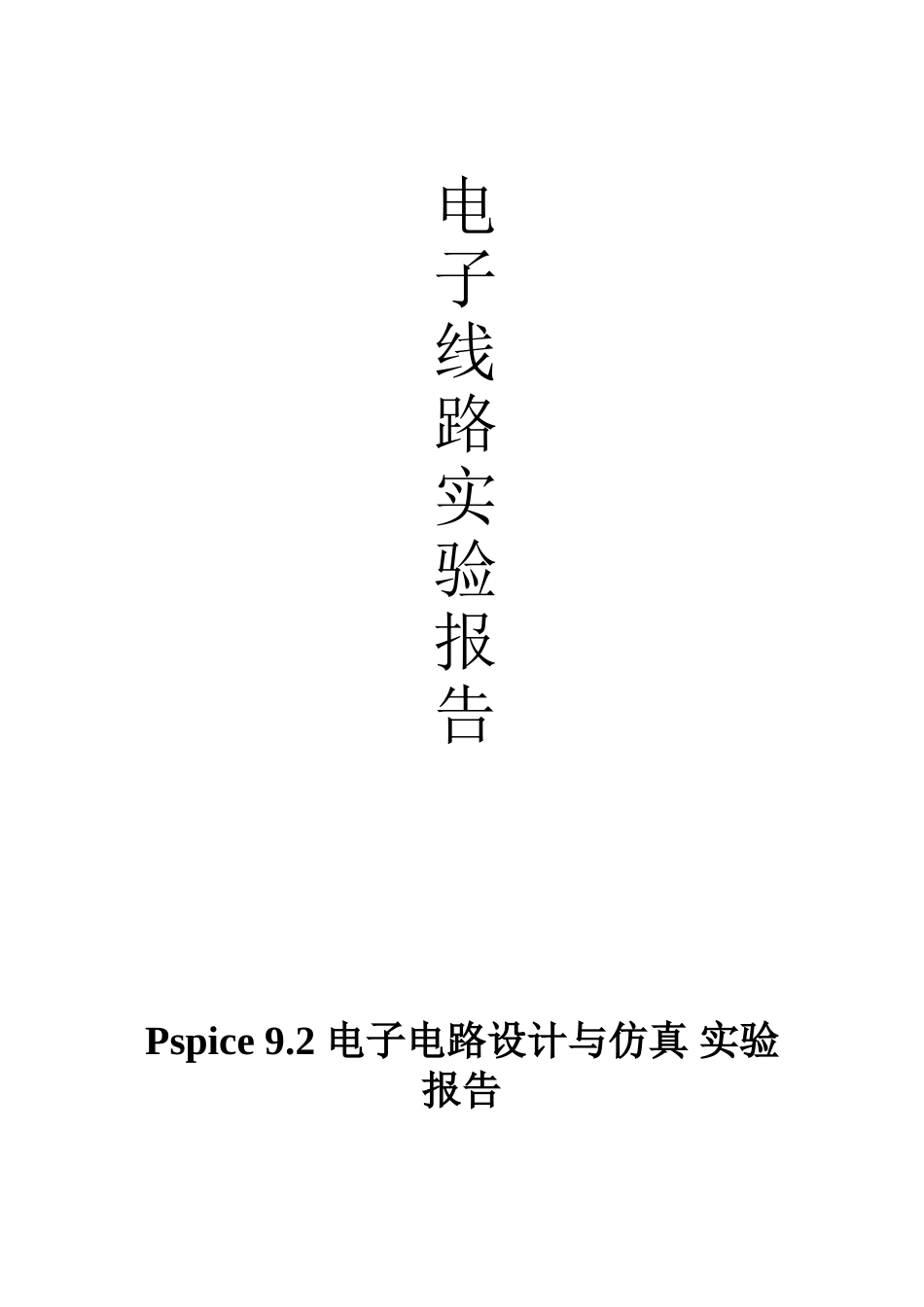

Pspice 9.2 电子电路设计与仿真 实验报告VIP免费

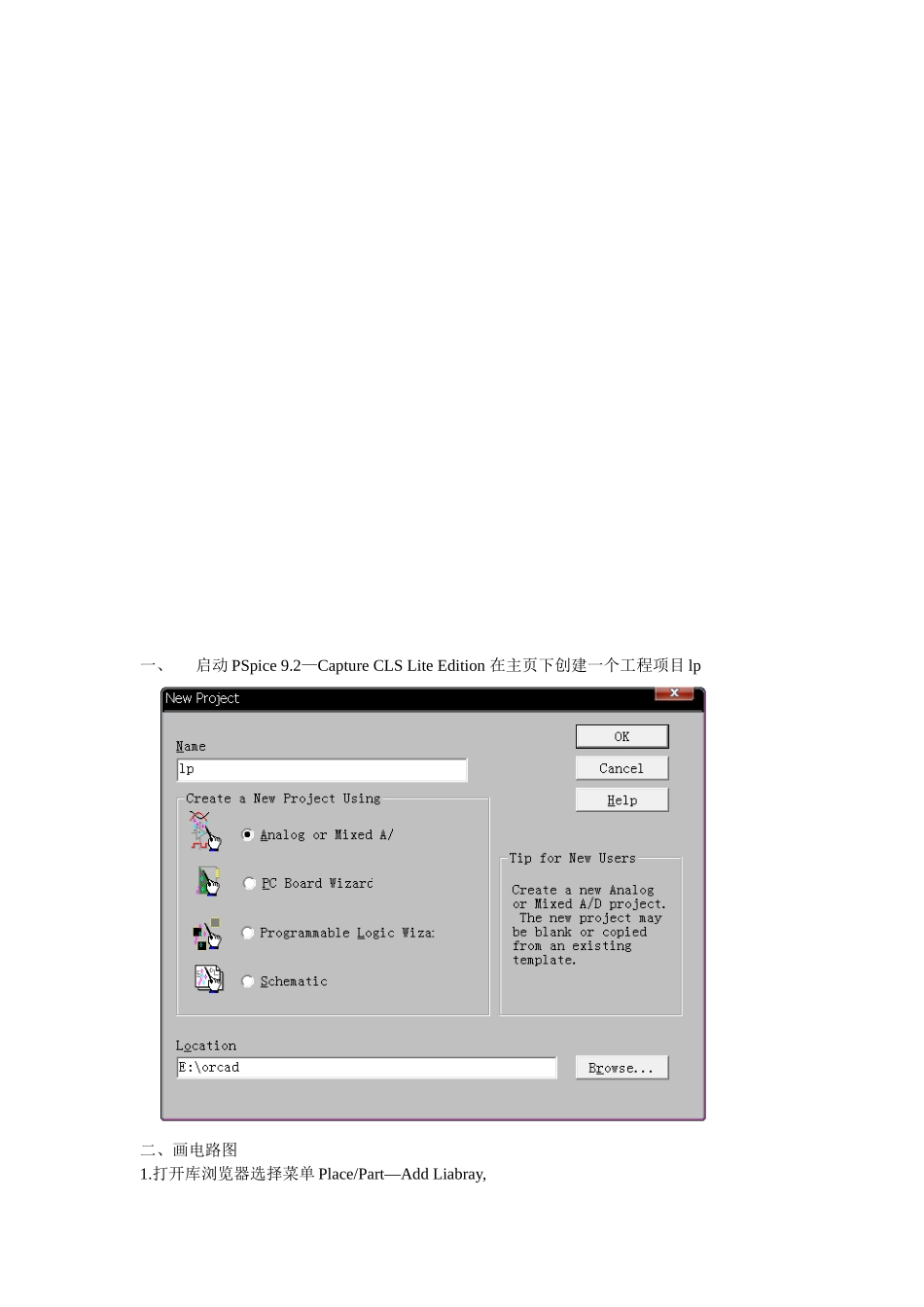

电子线路实验报告Pspice9.2电子电路设计与仿真实验报告一、启动PSpice9.2—CaptureCLSLiteEdition在主页下创建一个工程项目lp二、画电路图1.打开库浏览器选择菜单Place/Part—AddLiabray,提取：三极管Q2N2222、电阻R、电容C、电源VDC、模拟地0/Source、信号源VSIN。2.移动元件、器件。鼠标选中该元、器件并单击，然后压住鼠标左键拖到合适位置，放开鼠标即可。3．翻转某一元、器件符号。4.画电路线选择菜单中Place/wire，此时将鼠标箭头变成一支笔。5.为了突出输出端，需要键入标注Vo字符，选择菜单Place/NetAlias—VoOK!6.将建立的文件（wfh.sch）存盘。三、修改元件、器件的标号和参数1、用鼠标箭头双击该元件符号（R或C），此时出现修改框，即可进入标号和参数的设置2、VSIN信号电源的设置:①鼠标选中VSIN信号电源的FREQ用鼠标箭头单击（符号变为红色），然后双击，键入FREQ=1KHz、同样方法即键入VoEF=0V、VAMPL=30mv。②鼠标选中VSIN信号电源并单击（符号变为红色）然后用鼠标箭头双击该元件符号，此时出现修改框，即可进入参数的设置，AC=30mv，鼠标选中Apply并单击，退出3、三极管参数设置：鼠标选中三极管并单击（符号变为红色）然后，选择菜单中的Edit/PspiceModel。打开模型编辑框Edit/PspiceModel修改Bf为50，保存，即设置Q2N2222-X的放大系数为50。4、说明：输入信号源和输出信号源的习惯标法。Vs、Vi、Vo（鼠标选中Place/NetAlias）单级共射放大电路四、设置分析功能1、静态①选择菜单Pspice/NewsimulationProfile,在Newsimulation对话框下，键入Bias用鼠标单击Create，然后在屏幕上模拟类型和参数设置框；②在模拟类型和参数设置框下，见Analysistype栏中，用鼠标选中及单击BiasPointDetail；并在OutputFileOptiongs栏目下，单击选中“includedetailedbiaspointinformationfornonlinearcontrolledsourcesandsemiconductors”。单击（A）及确定，返回!2、瞬态，即时域分析①选择菜单Pspice/NewSimulationProfile,在NewSimulation对话框下，键入TRAN，用鼠标单击Create，然后在屏幕上弹出模拟类型和参数设置框;②在模拟类型和参数设置框下，见Analysistype栏中，用鼠标选中及单击TimeDomain(Transient)→再键入下列数据：Runto4msStartsavingdata0msMaximumstep20us单击应用（A）即确定返回3、频域分析①选择菜单Pspice/NewSimulationProfile,在NewSimulation对话框下键入AC，用鼠标单击Create，然后在屏幕上弹出模拟类型和参数设置框;②在模拟类型和参数设置框下，见Analysistype栏中，用鼠标选中及单击ACSweep/Noise→然后，在ACSweeptype栏目下键入下列数据：Start10hzEnd100MegPoints/decade=101对于Logarithmic选项中：Decade（十倍频，取半对数坐标）单击应用（A）即确定返回！五、仿真前应作的准备工作1.将建立或修改后的文件存盘2.建立电路连接规则和建立网表文件六、仿真1、将图形文件还原，用鼠标选中及单击图形画面的右上角符号（中间的那个符号）。2、电路静态工作点。首先进入项目管理器窗口，用鼠标选中及单击SCHEMATITC-Bias，点击鼠标右键，单击makeactive；①选择菜单Pspice/RUN（或用鼠标点击符号RUN）②若无出错，便可查阅Pspice/ViewOutputFile文件，查阅静态电路工作点（Vbe、Ib、Ic、Ice）。关闭文件返回。3、仿真输入/输出电压波形。同样进入项目管理器窗口，激活TRAN图标，用鼠标选中及单击SCHEMATITC-TRAN，点击鼠标右键，单击makeactive；①选择菜单Pspice/RUN（或用鼠标点击符号RUN）②若无出错，便可观察瞬态或时域分析。单击菜单Trace/AddTrace→弹出AddTrace对话框。a．单击V（Vo）单击OK！返回（显示V（Vo）波形）；b．单击Plot/addplottowindow添加一个波形显示框。Trace/Add弹出Trace对话框键入V（Vs：+）单击OK返回返回（显示V（Vs：+）波形）C．观察V（Vs：+）、V（Vo）波形，输出电压波形放大和失真情况，若有失真（饱和或截止失真）则退出仿真，进入电路参数修改，重复上述过程。仿真通过，关闭程序返回。输入/输出电压波形4作幅频特性、相频特性、输入电阻及输出电阻特性曲线。鼠标进入项目管理器窗口，激活AC图标，用鼠标选中及...
