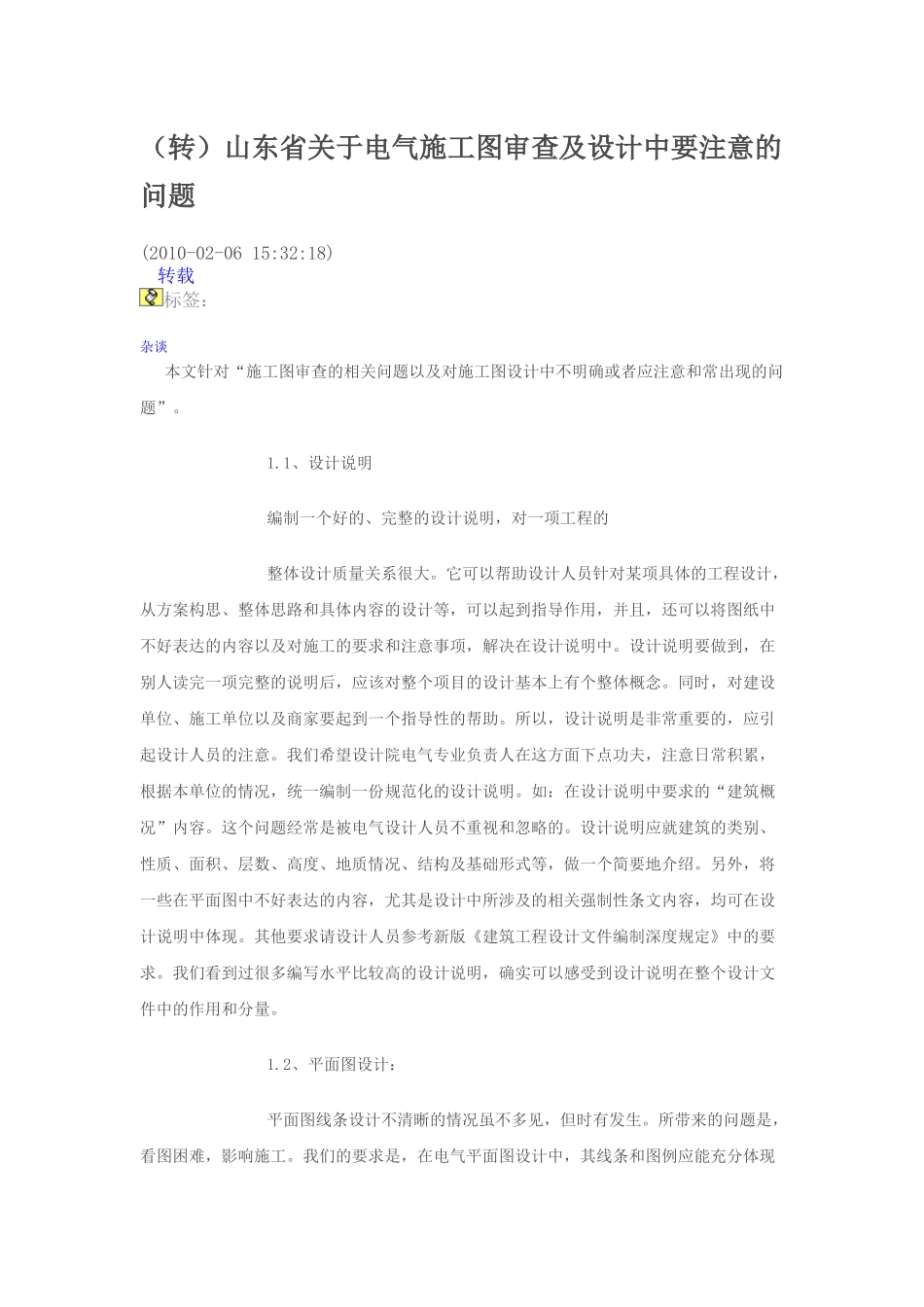

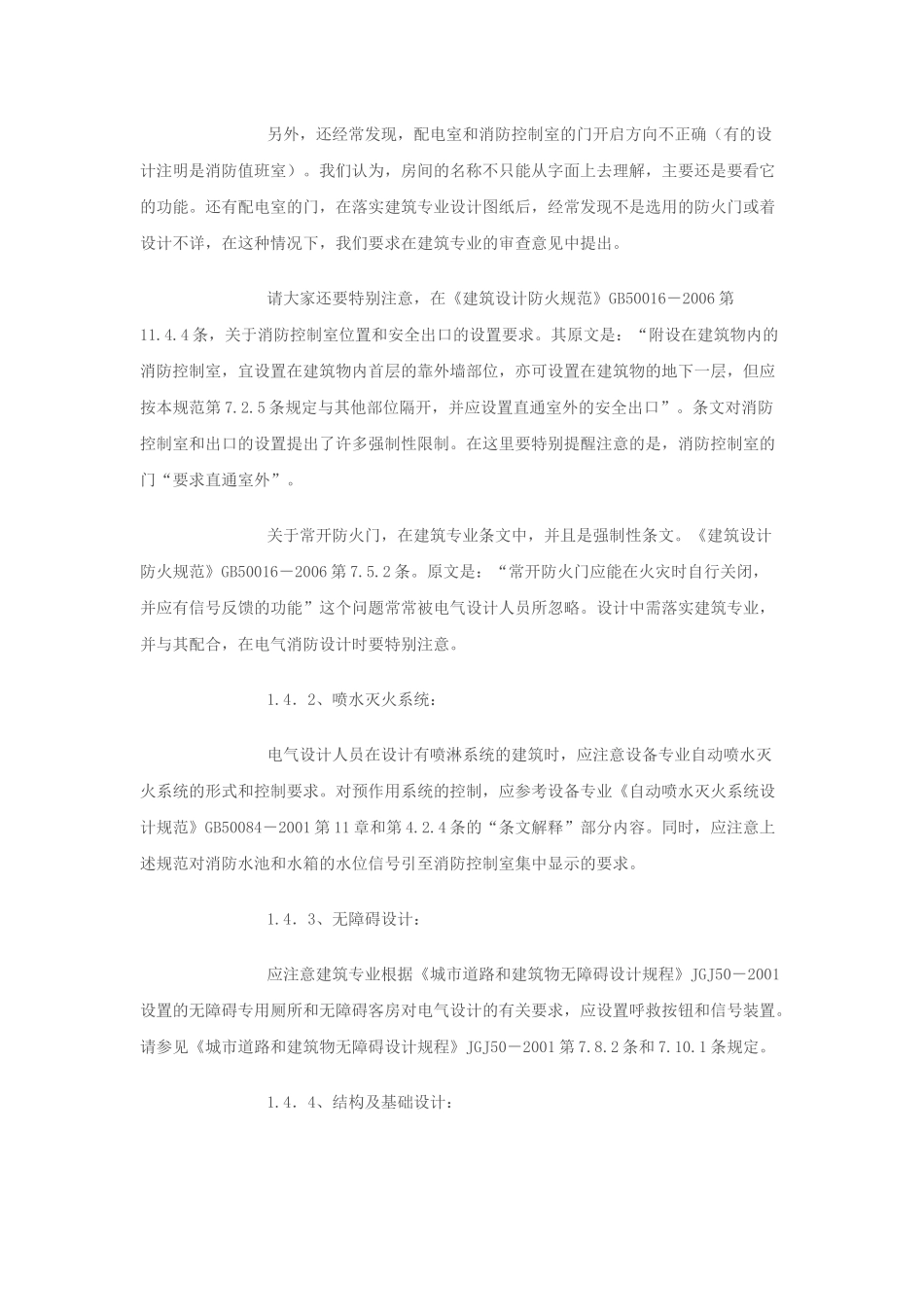

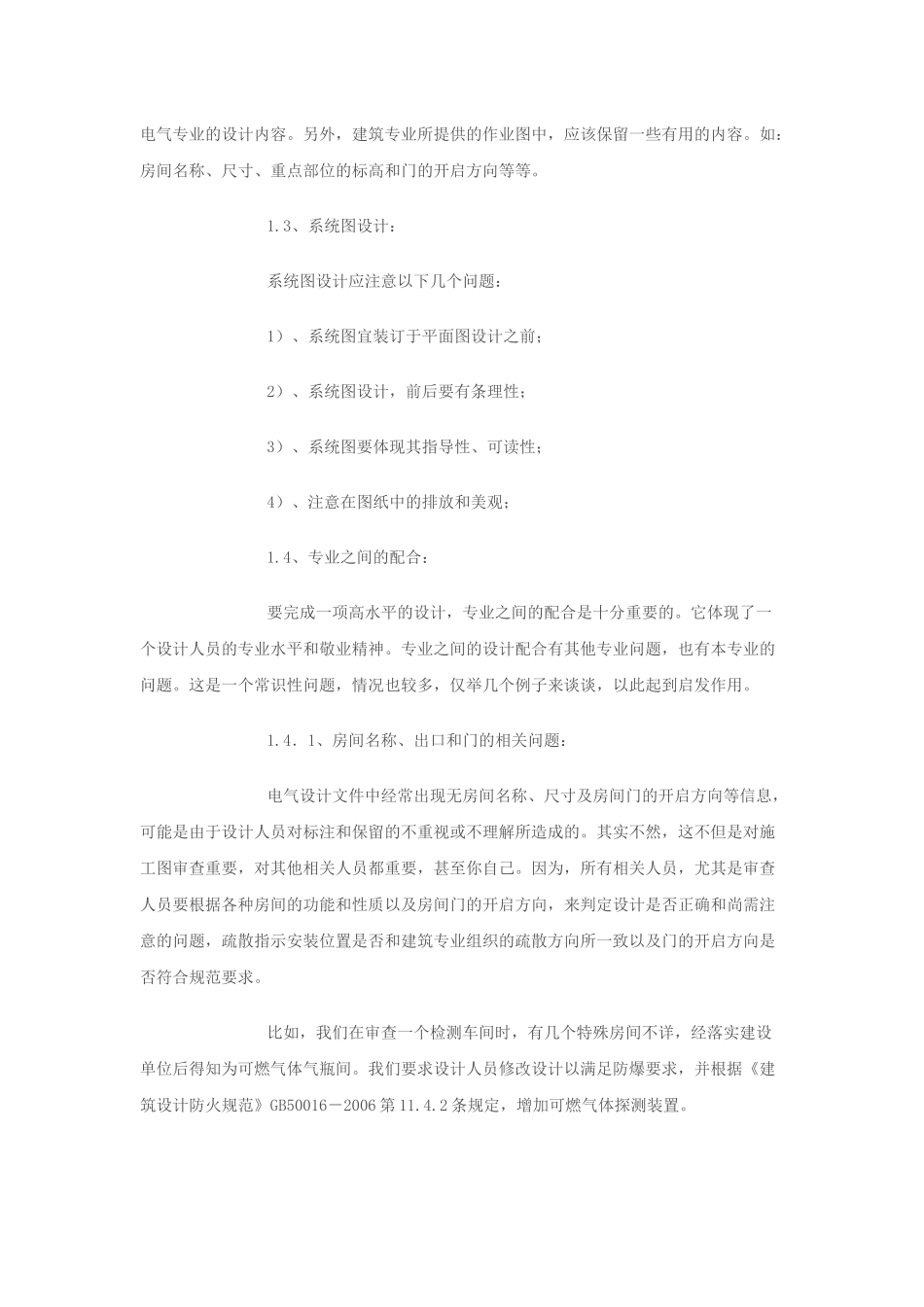

（转）山东省关于电气施工图审查及设计中要注意的问题(2010-02-0615:32:18)转载标签：杂谈本文针对“施工图审查的相关问题以及对施工图设计中不明确或者应注意和常出现的问题”。1.1、设计说明编制一个好的、完整的设计说明，对一项工程的整体设计质量关系很大。它可以帮助设计人员针对某项具体的工程设计，从方案构思、整体思路和具体内容的设计等，可以起到指导作用，并且，还可以将图纸中不好表达的内容以及对施工的要求和注意事项，解决在设计说明中。设计说明要做到，在别人读完一项完整的说明后，应该对整个项目的设计基本上有个整体概念。同时，对建设单位、施工单位以及商家要起到一个指导性的帮助。所以，设计说明是非常重要的，应引起设计人员的注意。我们希望设计院电气专业负责人在这方面下点功夫，注意日常积累，根据本单位的情况，统一编制一份规范化的设计说明。如：在设计说明中要求的“建筑概况”内容。这个问题经常是被电气设计人员不重视和忽略的。设计说明应就建筑的类别、性质、面积、层数、高度、地质情况、结构及基础形式等，做一个简要地介绍。另外，将一些在平面图中不好表达的内容，尤其是设计中所涉及的相关强制性条文内容，均可在设计说明中体现。其他要求请设计人员参考新版《建筑工程设计文件编制深度规定》中的要求。我们看到过很多编写水平比较高的设计说明，确实可以感受到设计说明在整个设计文件中的作用和分量。1.2、平面图设计：平面图线条设计不清晰的情况虽不多见，但时有发生。所带来的问题是，看图困难，影响施工。我们的要求是，在电气平面图设计中，其线条和图例应能充分体现电气专业的设计内容。另外，建筑专业所提供的作业图中，应该保留一些有用的内容。如：房间名称、尺寸、重点部位的标高和门的开启方向等等。1.3、系统图设计：系统图设计应注意以下几个问题：1）、系统图宜装订于平面图设计之前；2）、系统图设计，前后要有条理性；3）、系统图要体现其指导性、可读性；4）、注意在图纸中的排放和美观；1.4、专业之间的配合：要完成一项高水平的设计，专业之间的配合是十分重要的。它体现了一个设计人员的专业水平和敬业精神。专业之间的设计配合有其他专业问题，也有本专业的问题。这是一个常识性问题，情况也较多，仅举几个例子来谈谈，以此起到启发作用。1.4．1、房间名称、出口和门的相关问题：电气设计文件中经常出现无房间名称、尺寸及房间门的开启方向等信息，可能是由于设计人员对标注和保留的不重视或不理解所造成的。其实不然，这不但是对施工图审查重要，对其他相关人员都重要，甚至你自己。因为，所有相关人员，尤其是审查人员要根据各种房间的功能和性质以及房间门的开启方向，来判定设计是否正确和尚需注意的问题，疏散指示安装位置是否和建筑专业组织的疏散方向所一致以及门的开启方向是否符合规范要求。比如，我们在审查一个检测车间时，有几个特殊房间不详，经落实建设单位后得知为可燃气体气瓶间。我们要求设计人员修改设计以满足防爆要求，并根据《建筑设计防火规范》GB50016－2006第11.4.2条规定，增加可燃气体探测装置。另外，还经常发现，配电室和消防控制室的门开启方向不正确（有的设计注明是消防值班室）。我们认为，房间的名称不只能从字面上去理解，主要还是要看它的功能。还有配电室的门，在落实建筑专业设计图纸后，经常发现不是选用的防火门或着设计不详，在这种情况下，我们要求在建筑专业的审查意见中提出。请大家还要特别注意，在《建筑设计防火规范》GB50016－2006第11.4.4条，关于消防控制室位置和安全出口的设置要求。其原文是：“附设在建筑物内的消防控制室，宜设置在建筑物内首层的靠外墙部位，亦可设置在建筑物的地下一层，但应按本规范第7.2.5条规定与其他部位隔开，并应设置直通室外的安全出口”。条文对消防控制室和出口的设置提出了许多强制性限制。在这里要特别提醒注意的是，消防控制室的门“要求直通室外”。关于常开防火门，在建筑专业条文中，并且是强制性条文。《建筑设计防火规范》GB50016－2006第7.5.2条。原文是：“常开防火门应能在火灾时自行关闭，并应有信号反馈的功能...
