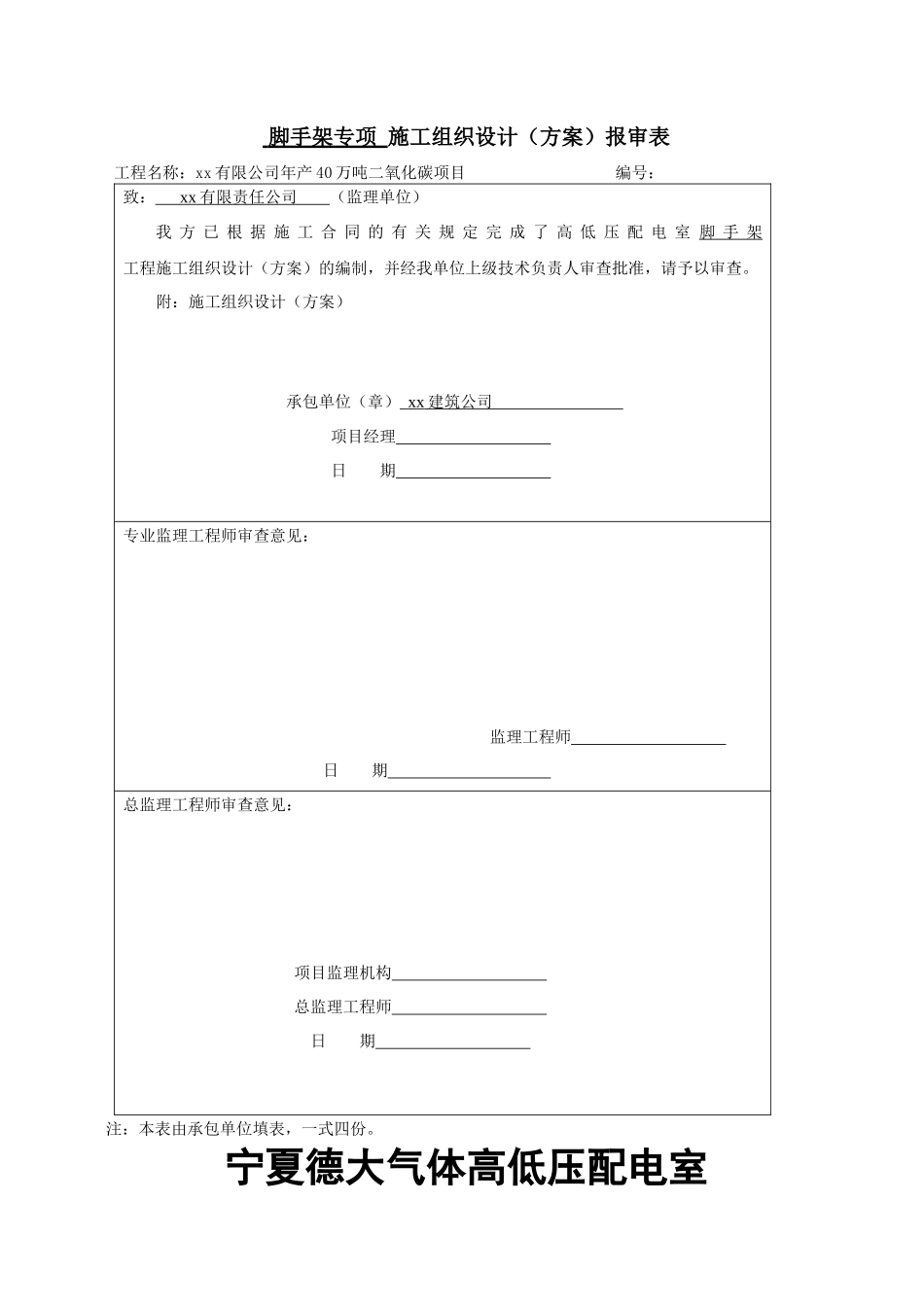

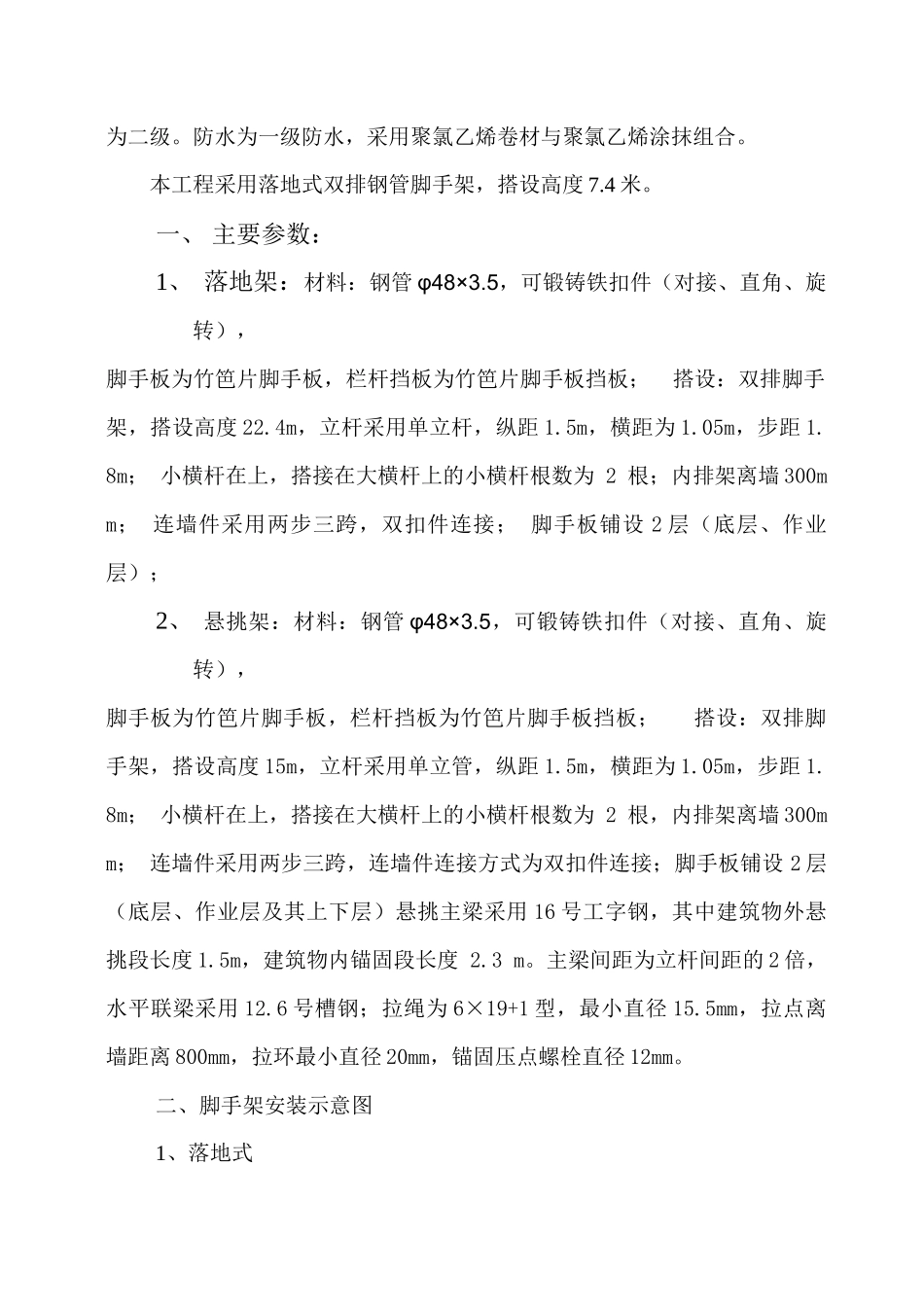

脚手架专项施工组织设计（方案）报审表工程名称：xx有限公司年产40万吨二氧化碳项目编号：致：xx有限责任公司（监理单位）我方已根据施工合同的有关规定完成了高低压配电室脚手架工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案）承包单位（章）xx建筑公司项目经理日期专业监理工程师审查意见：监理工程师日期总监理工程师审查意见：项目监理机构总监理工程师日期注：本表由承包单位填表，一式四份。宁夏德大气体高低压配电室脚手架专项施工方案编制：审核：施工单位：xxx建筑公司2013年6月15日脚手架施工组织设计xxx科技有限公司年产40万吨二氧化碳项目高低压配电室工程位于xx，建筑面积391.55㎡.层高为4.5米。该工程抗震等级为八级，防火等级为二级。防水为一级防水，采用聚氯乙烯卷材与聚氯乙烯涂抹组合。本工程采用落地式双排钢管脚手架，搭设高度7.4米。一、主要参数：1、落地架：材料：钢管φ48×3.5，可锻铸铁扣件（对接、直角、旋转），脚手板为竹笆片脚手板，栏杆挡板为竹笆片脚手板挡板；搭设：双排脚手架，搭设高度22.4m，立杆采用单立杆，纵距1.5m，横距为1.05m，步距1.8m；小横杆在上，搭接在大横杆上的小横杆根数为2根；内排架离墙300mm；连墙件采用两步三跨，双扣件连接；脚手板铺设2层（底层、作业层）；2、悬挑架：材料：钢管φ48×3.5，可锻铸铁扣件（对接、直角、旋转），脚手板为竹笆片脚手板，栏杆挡板为竹笆片脚手板挡板；搭设：双排脚手架，搭设高度15m，立杆采用单立管，纵距1.5m，横距为1.05m，步距1.8m；小横杆在上，搭接在大横杆上的小横杆根数为2根，内排架离墙300mm；连墙件采用两步三跨，连墙件连接方式为双扣件连接；脚手板铺设2层（底层、作业层及其上下层）悬挑主梁采用16号工字钢，其中建筑物外悬挑段长度1.5m，建筑物内锚固段长度2.3m。主梁间距为立杆间距的2倍，水平联梁采用12.6号槽钢；拉绳为6×19+1型，最小直径15.5mm，拉点离墙距离800mm，拉环最小直径20mm，锚固压点螺栓直径12mm。二、脚手架安装示意图1、落地式2、悬挑式三、施工工艺流程1、落地式：立杆基础夯实和硬化处理→排水沟→定位→垫板→立两边立杆，扣扫地杆、小横杆、大横杆（或临时大、小横杆）→立抛撑→树中间立杆→小横杆、大横杆、防护栏杆→以此类推、形成一步闭合架体→搭第二步架→拉连墙件→拆抛撑→转角处设置“之”剪刀撑→挂密目安全网、铺脚手版→接立杆→架体外立面设置剪刀撑→搭第三步架（剪刀撑与安全网同步上）→…→完成。2、悬挑式：型钢悬挑梁、预埋件制作→预埋件安装→砼浇筑→穿主型钢梁→拉线调整钢梁→固定主型钢梁→固定联梁→立两头立杆扣扫地杆、小横杆、大横杆（或临时大、小横杆）→立抛撑→树中间立杆→小横杆、大横杆、防护栏杆→以此类推、形成一步闭合架体→铺脚手板（隔离防坠）→搭第二步架→拉连墙件→转角处设置“之”剪刀撑、立杆外侧剪刀撑→挂密目安全网、铺脚手版→接立杆→搭第三步架→…→拉钢丝绳。四、脚手架搭设质量要求：脚手架搭设的技术要求与允许偏差序号项目一般质量要求1构架尺寸（立杆纵距、立杆横距、步距）误差±20mm2立杆的垂直偏差架高≤25m±50mm＞25m±100mm3纵向水平杆的水平偏差±20mm4横向水平杆的水平偏差±10mm5节点处相交杆件的轴线距节点中心距离≤150mm6相邻立杆接头位置相互错开，设在不同的步距内，相邻接头的高度差应＞500mm7上下相邻纵向水平杆接头位置相互错开，设在不同的立杆纵距内，相邻接头的水平距离应＞500mm，接头距立杆应小于立杆纵距的1/38杆件1）搭接部位应跨过与其相接的纵向水平杆或立杆，并与其连接（绑扎）固定搭接2）搭接长度和连接要求应符合以下要求：类别杆别搭接长度连接要求扣件式钢管脚手架立杆＞1m连接扣件数量依承载要求确定，且不少于2个纵向水平杆不少于2个连接扣件9节点连接扣件式钢管脚手架拧紧扣件螺栓，其拧紧力矩应不小于40N.m，且不大于65N.m其它脚手架按相应的连接要求五、安全保证措施：1、脚手架搭设人员必须是经过国家现行标准<<特种作业人员安全技术考核管理规则>>考核合格的专业架子工。搭设脚手...
