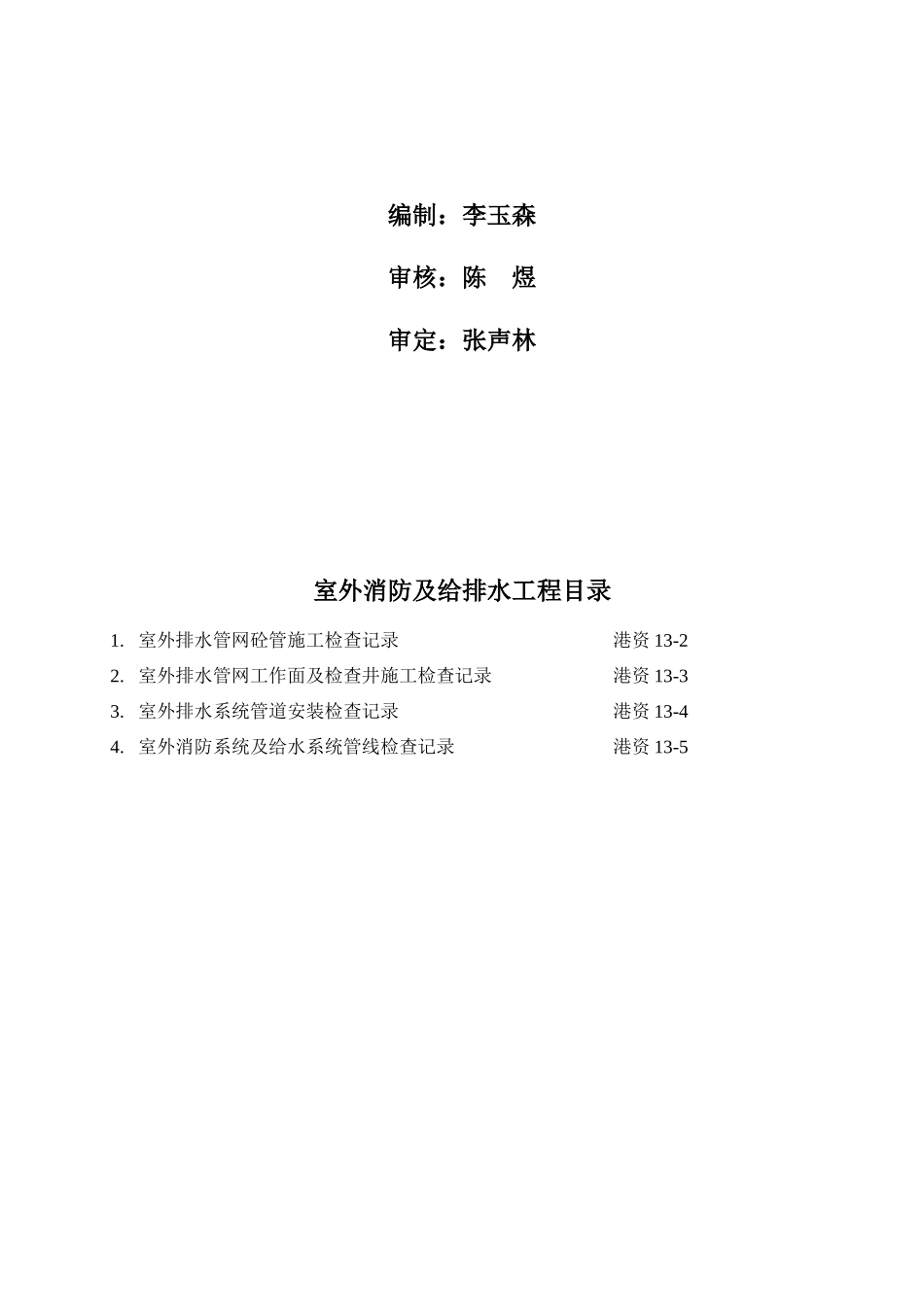

13.室外消防及给排水工程编制：李玉森审核：陈煜审定：张声林室外消防及给排水工程目录1.室外排水管网砼管施工检查记录港资13-22.室外排水管网工作面及检查井施工检查记录港资13-33.室外排水系统管道安装检查记录港资13-44.室外消防系统及给水系统管线检查记录港资13-5室外排水管网砼管施工检查记录工程名称：施工单位：港资13-2分项工程名称安装地点材质规格施工图号执行标准GB50268-97检查内容检查项目检查要求检查结果平口混凝土管管口凿毛凿除80-100mm混凝土承口管管子承口清理干净橡胶圈无扭曲水泥砂浆抹带管径≤400一次抹成管径≥400分两层抹平、压实管径≥700内接口纵向间隙抹平、压光承插甲型管插口进入承口间隙均匀，水泥砂浆捣实表面抹平、无裂缝平口混凝土管钢丝网搭接不得小于100mm，钢丝不得外露项目管材种类接口类型管径纵向间隙管口间的纵向间隙混凝土及钢筋混凝土管平口企口＜6001.0-5.0≥7007.0-15承插式甲型口500-6003.5-5.0承插式乙型口300-15005.0-15陶管承插式接口＜3003.0-5.0400-5005.0-7.0水泥砂浆配合比使用范围重量配合比水泥砂浆水灰比甲型接口填缝12.0≤0.5抹带12.5检查评价现场监理日期天津大港油田建设监理有限公司室外排水管网工作面及检查井施工检查记录工程名称：施工单位：港资13-3分项工程名称安装地点材质规格施工图号执行标准GB50268-97编号检查项目检查要求检查结果1管道一侧工作面宽度（mm）非金属管道金属管道D1≤500400300500＜D1≤10005004001000＜D1≤15006006001500＜D1≤30008008002室外检查井间距（雨、污）设计要求3检查井及化粪池进出口标高±15mm4穿越检查井排水管必须严密不渗水5检查井及化粪池底板应做混凝土底板6承插管道和管件承口位置承口应与水流方向相反7排水井盖选用正确、标志应明确8储罐区内排水水封井水封高度为250mm水封井沉淀段为250mm9管道铺设及管座（墩）位置严禁铺设冻土及未经处理松土10管道抹带及接口处抹带即用平软材料覆盖3-4h后洒水养护检查评价现场监理日期天津大港油田建设监理有限公司室外排水系统管道安装检查记录工程名称：施工单位：港资13-4分项工程名称安装地点执行标准GB50268-97检查项目检查要求检查结果排水管材应符合国家现行的有关产品标准的规定，具有出厂合格证坡度必须符合设计要求，严禁无坡或倒坡。坐标埋地允许偏差100mm敷设在沟槽内允许偏差50mm标高埋地允许偏差±20mm敷设在沟槽内允许偏差±20mm水平管道纵横向弯曲每5m长允许偏差10mm全厂（两井间）允许偏差30mm管道基础弧形土基础场地土质较好，没有地下水及地面活荷较小的条件下使用，弧形槽中心角不得小于90°，不允许将槽底挖成平面，必须在管底原状土用人工挖成，槽底高程符合设计要求。砂石基础砂石基础槽底不得有积水，软槽底高程及槽宽须符合设计要求，一般情况预沉量按30mm-50mm考虑。混凝土基础混凝土平基，管座的混凝土标号除设计另有要求外均采用C15混凝土在沟槽，支撑，排水沟及土基等项检验合格后基础进行。混凝土浇注12小时不许泡水，由浇注至还土期间不许受冻。土方回填管线在闭水试验合格及时回填管道两侧和管顶以上50cm的范围内，应由沟槽两侧对称运入槽内，不得直接仍在管道上，回填其它部位时，应均匀运入槽内，不得集中推入。管道两侧和管顶以上50cm范围内，应采用轻夯压实，管道两侧压实面的高差不应超过30cm。管道沟槽位于路基范围时管顶以上25cm的范围内回填土表面压实不应小于87％（见GB50268-97表3.5.12）检查评价现场监理日期天津大港油田建设监理有限公司室外消防系统及给水系统管线检查记录工程名称：施工单位：港资13-5分项工程名称安装地点执行标准GB50268-97项目质量要求检查结果检查日期（年月日）室外消防系统管材具有中文质量合格证明文件，规格、型号及性能检测报告，符合国家技术标准式设计要求。给水系统管材具有中文质量合格证明文件，规格、型号及性能检测报告符合国家标准或设计要求，管件必须与管材相适应，材料必须达到饮用水卫生标准。坐标铸铁管埋地允许偏差100mm敷设在沟槽内允许偏差50mm钢管复合管塑料管埋地允许偏差100mm敷设在沟槽内允许偏差40mm标高铸铁管埋地允许偏差±50mm敷...
