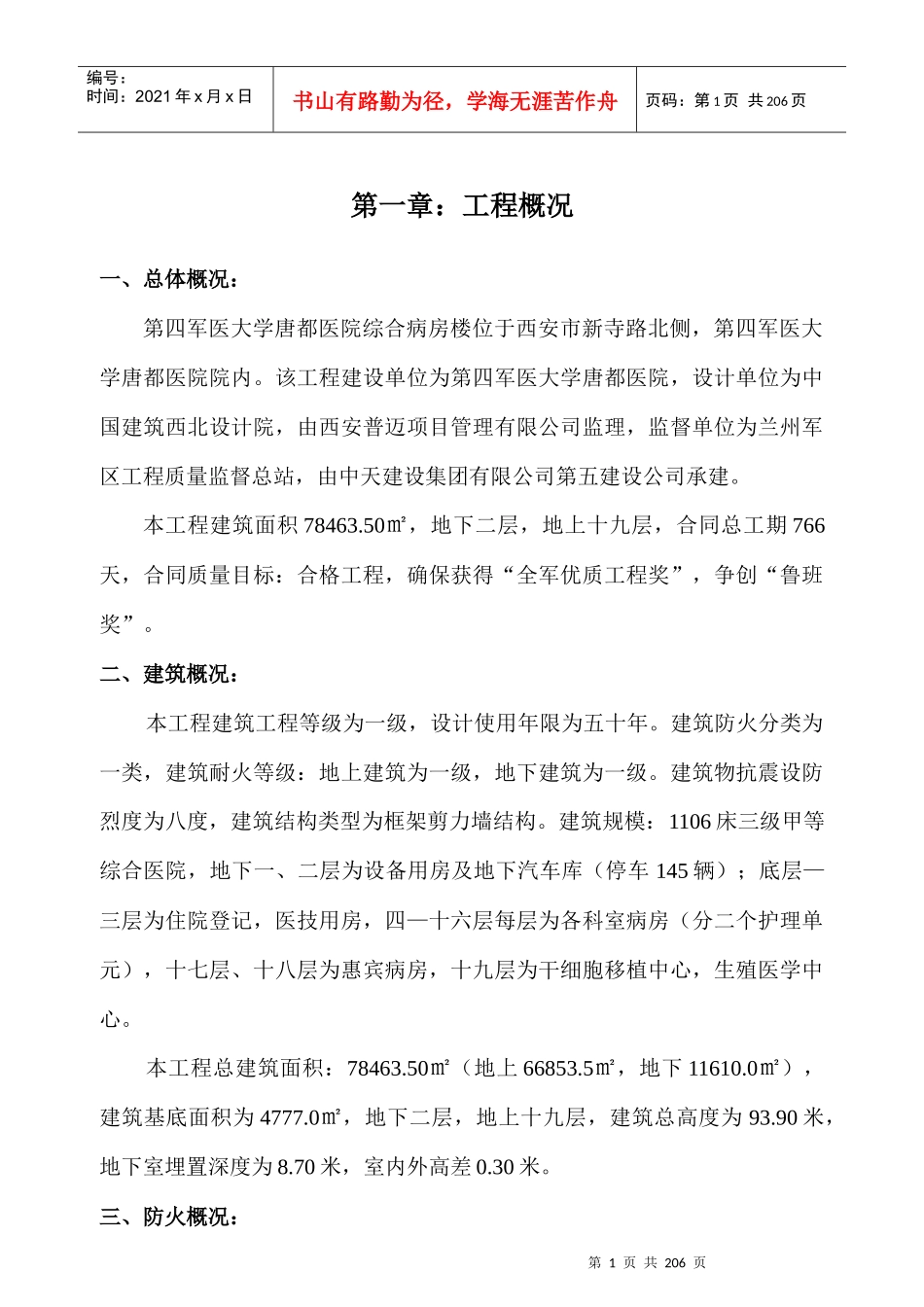

第1页共206页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共206页第一章：工程概况一、总体概况：第四军医大学唐都医院综合病房楼位于西安市新寺路北侧，第四军医大学唐都医院院内。该工程建设单位为第四军医大学唐都医院，设计单位为中国建筑西北设计院，由西安普迈项目管理有限公司监理，监督单位为兰州军区工程质量监督总站，由中天建设集团有限公司第五建设公司承建。本工程建筑面积78463.50㎡，地下二层，地上十九层，合同总工期766天，合同质量目标：合格工程，确保获得“全军优质工程奖”，争创“鲁班奖”。二、建筑概况：本工程建筑工程等级为一级，设计使用年限为五十年。建筑防火分类为一类，建筑耐火等级：地上建筑为一级，地下建筑为一级。建筑物抗震设防烈度为八度，建筑结构类型为框架剪力墙结构。建筑规模：1106床三级甲等综合医院，地下一、二层为设备用房及地下汽车库（停车145辆）；底层—三层为住院登记，医技用房，四—十六层每层为各科室病房（分二个护理单元），十七层、十八层为惠宾病房，十九层为干细胞移植中心，生殖医学中心。本工程总建筑面积：78463.50㎡（地上66853.5㎡，地下11610.0㎡），建筑基底面积为4777.0㎡，地下二层，地上十九层，建筑总高度为93.90米，地下室埋置深度为8.70米，室内外高差0.30米。三、防火概况：第2页共206页第1页共206页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共206页本工程地下二层为平战结合地下室，平时为汽车停车库，战时为甲类核六级二等人员隐蔽所，汽车库全部设有自动喷水灭火系统，划分为二个防火分区，分别为3206㎡，2049㎡。每个防火分区均设有两个以上直通室外的疏散楼梯，共计疏散宽度7.89米，地下二层停车123辆。本工程地下一层为设备用房、病员厨房、停尸间及地下停车库，分五个防火分区，每个防火区面积分别为：999㎡，996㎡，734㎡，885㎡，1971㎡，均设有一部直通室外的疏散楼梯，宽度分别为1.77米，1.63米，1.38米，1.61米，1.50米，共计疏散宽度7.89米，并利用每个防火分区防火墙上的甲级防火门做为第二安全出口，地下一层汽车库停车22辆。本工程底层为住院大厅、手续医保、消毒供应科、中心摆药、消毒供应，设有自动喷水灭火系统，划分为三个防火分区，每个防火分区面积分别为1810㎡，1980㎡，964㎡。每个分区均设有两个及以上直通室外的出入口。本工程二层为病理科、介入科、静脉配置、超声科、设有自动喷水灭火系统，划分为三个防火分区，每个防火分区面积分别为1979㎡，1205㎡，1289㎡，每个防火分区均设有两个防烟楼梯间，疏散宽度共计为7.89米，共享中庭三面均设有特级防火卷帘（背火面温升≥3小时）。本工程三层为手术麻醉科、ICU监护中心，设有自动喷水灭火系统，划分为三个防火分区，每个防火分区面积分别为1934㎡，1343㎡，1536㎡，每个防火分区均设有两个防烟楼梯间，宽度共计7.89米。本工程四~十九层为各科室护理单元，设有自动喷水灭火系统，划分为两个防火分区，每个防火分区面积均＜2000㎡。每个防火分区均设有两个防烟楼梯间，宽度共计6.52米，该层总疏散人数少于650人。第3页共206页第2页共206页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共206页每个防火分区均采用从顶棚下突出不小于0.5米的挡烟垂壁划分防烟分区，并且每个防烟分区的建筑面积均＜500㎡。消防控制室位于底层东北角，本工程共设两部消防电梯，分别位于主楼不同的防火分区内。四、防水概况：本工程屋面防水等级为Ⅱ级，二道防水设防。具体做法分为上人屋面和不上人屋面。上人屋面防水层为3mm厚Ⅱ型聚酯胎SBS改性沥青防水卷材二道，上边做8~10厚地砖保护层。不上人屋面防水层为在3mm厚Ⅱ型聚酯胎SBS改性沥青防水卷材一道上再做一道4mm厚Ⅱ型聚酯胎SBS改性沥青防水卷材一道（自带保护层）。地下水位在室外地面下-13米，防水等级为一级，防水按二道设防即地下室外围护结构采用刚柔结合方式。围护结构自身为防水钢筋混凝土墙板，混凝土墙（板）抗渗等级为S8。在基础底板下做一道单组份水性沥青橡胶防水涂料一道，每平方米用量不得少于2.5公...
