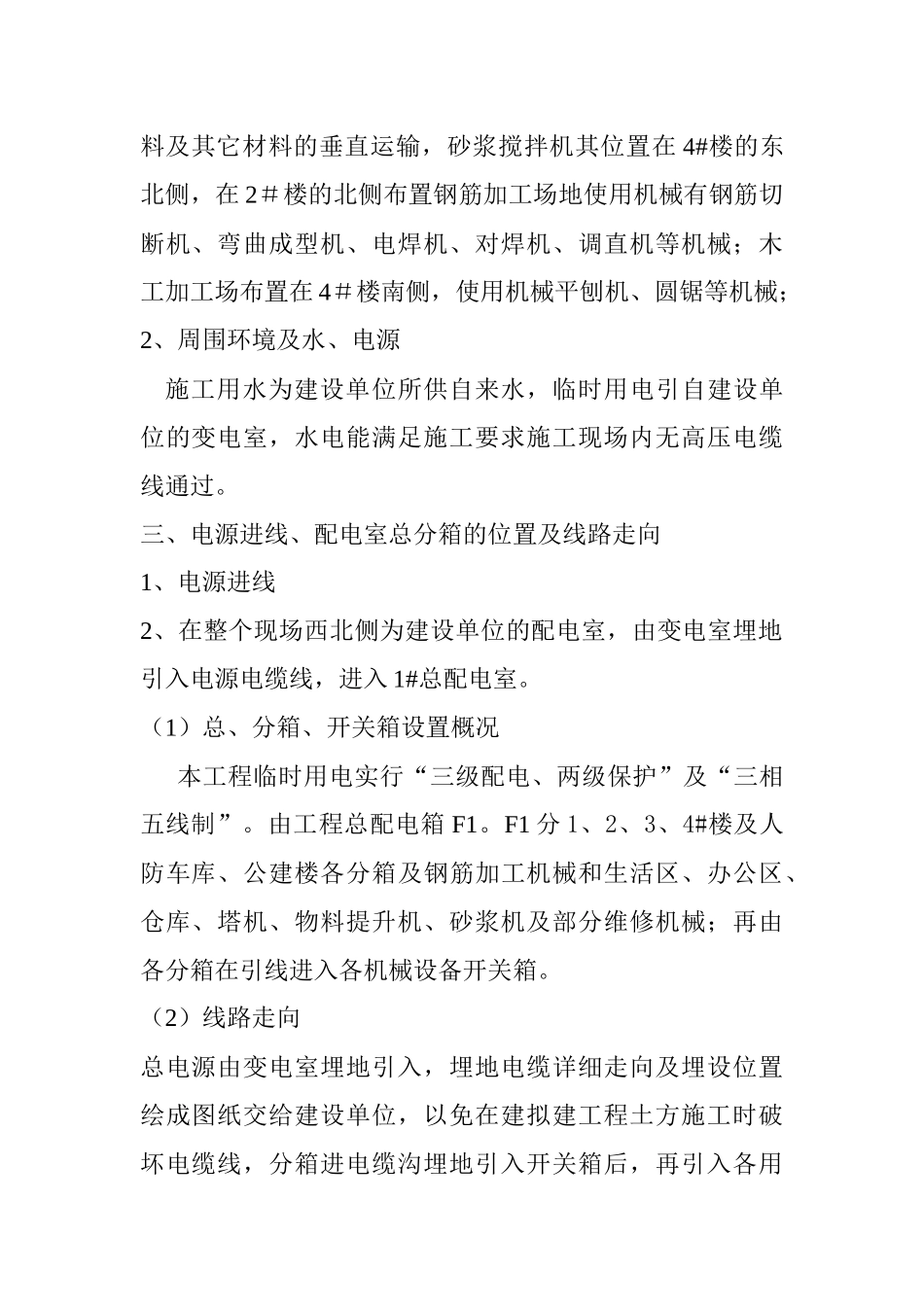

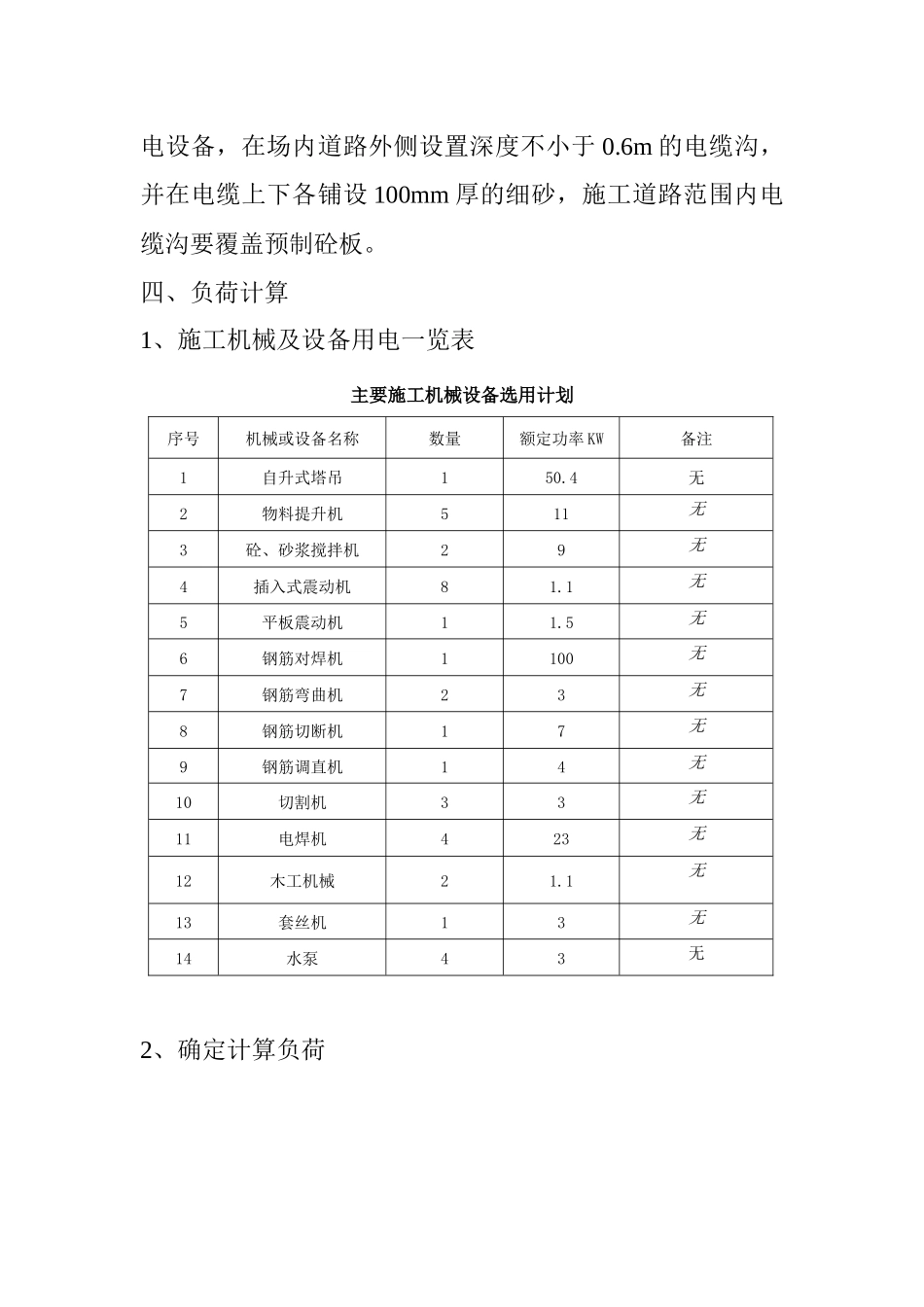

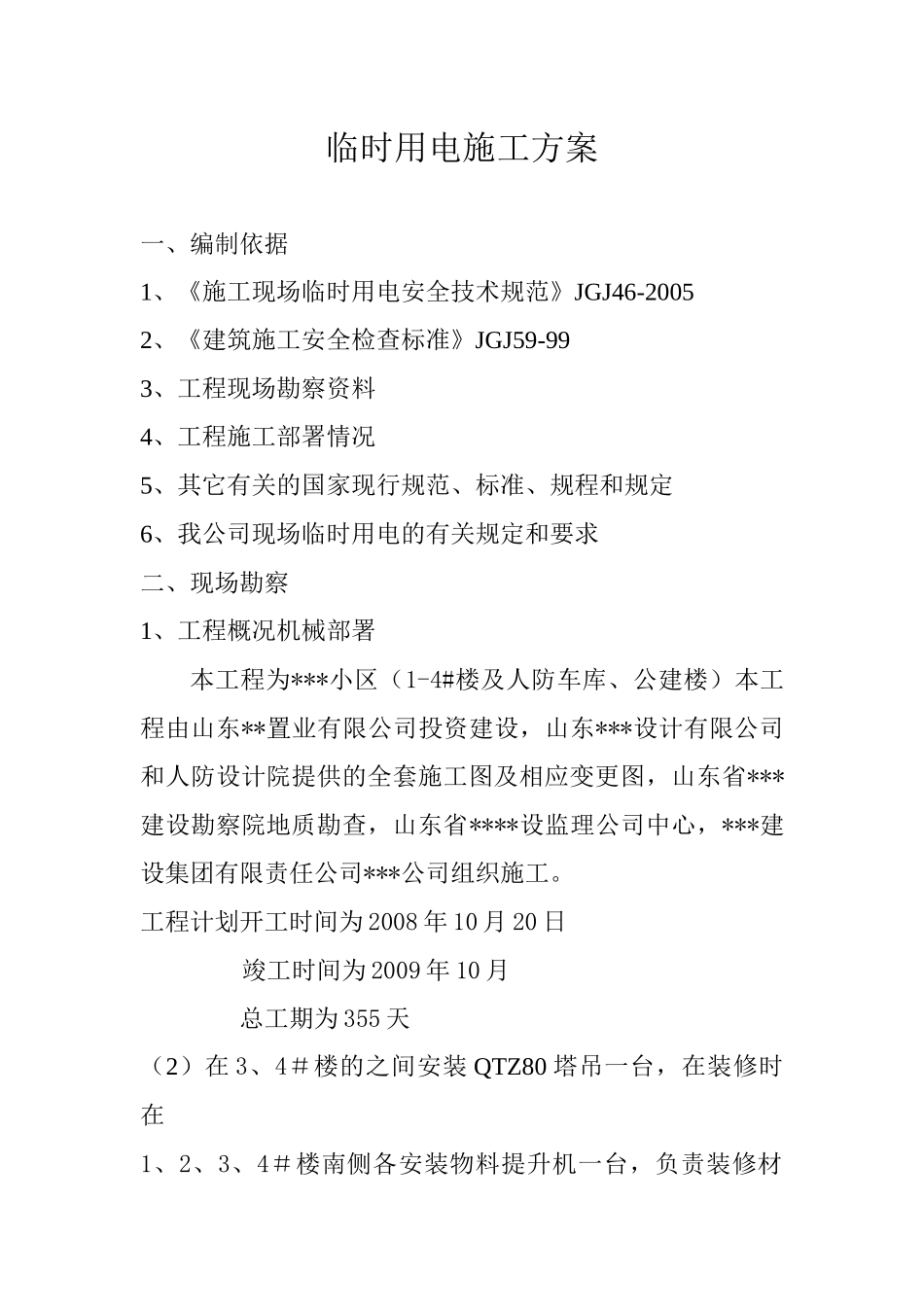

临时用电施工方案一、编制依据1、《施工现场临时用电安全技术规范》JGJ46-20052、《建筑施工安全检查标准》JGJ59-993、工程现场勘察资料4、工程施工部署情况5、其它有关的国家现行规范、标准、规程和规定6、我公司现场临时用电的有关规定和要求二、现场勘察1、工程概况机械部署本工程为***小区（1-4#楼及人防车库、公建楼）本工程由山东**置业有限公司投资建设，山东***设计有限公司和人防设计院提供的全套施工图及相应变更图，山东省***建设勘察院地质勘查，山东省****设监理公司中心，***建设集团有限责任公司***公司组织施工。工程计划开工时间为2008年10月20日竣工时间为2009年10月总工期为355天（2）在3、4＃楼的之间安装QTZ80塔吊一台，在装修时在1、2、3、4＃楼南侧各安装物料提升机一台，负责装修材料及其它材料的垂直运输，砂浆搅拌机其位置在4#楼的东北侧，在2＃楼的北侧布置钢筋加工场地使用机械有钢筋切断机、弯曲成型机、电焊机、对焊机、调直机等机械；木工加工场布置在4＃楼南侧，使用机械平刨机、圆锯等机械；2、周围环境及水、电源施工用水为建设单位所供自来水，临时用电引自建设单位的变电室，水电能满足施工要求施工现场内无高压电缆线通过。三、电源进线、配电室总分箱的位置及线路走向1、电源进线2、在整个现场西北侧为建设单位的配电室，由变电室埋地引入电源电缆线，进入1#总配电室。（1）总、分箱、开关箱设置概况本工程临时用电实行“三级配电、两级保护”及“三相五线制”。由工程总配电箱F1。F1分1、2、3、4#楼及人防车库、公建楼各分箱及钢筋加工机械和生活区、办公区、仓库、塔机、物料提升机、砂浆机及部分维修机械；再由各分箱在引线进入各机械设备开关箱。（2）线路走向总电源由变电室埋地引入，埋地电缆详细走向及埋设位置绘成图纸交给建设单位，以免在建拟建工程土方施工时破坏电缆线，分箱进电缆沟埋地引入开关箱后，再引入各用电设备，在场内道路外侧设置深度不小于0.6m的电缆沟，并在电缆上下各铺设100mm厚的细砂，施工道路范围内电缆沟要覆盖预制砼板。四、负荷计算1、施工机械及设备用电一览表主要施工机械设备选用计划序号机械或设备名称数量额定功率KW备注1自升式塔吊150.4无2物料提升机511无3砼、砂浆搅拌机29无4插入式震动机81.1无5平板震动机11.5无6钢筋对焊机1100无7钢筋弯曲机23无8钢筋切断机17无9钢筋调直机14无10切割机33无11电焊机423无12木工机械21.1无13套丝机13无14水泵43无2、确定计算负荷1、用电负荷计算根据《施工机械配备计划表》，本工程用电负荷计算如下：P=1.05×(K1∑P1/COSΦ+K2∑P2+K3∑P3)其中：∑P1为电动机总功率；∑P2为电焊设备总功率；∑P3为照明总功率。K1=0.6,K2=0.3,K3=0.7,COSΦ=0.8∑P1=176.9Kw∑P2=192Kw∑P3=18KwP=1.05×(0.6×∑P1/0.8+0.3×∑P2+0.7×∑P3)=213Kw本工程应配备300KVA变压器才能满足施工要求。2、施工用电布置本工程施工用电拟采用TN－S接零保护系统，并按总配电箱→分配电箱→开关箱实行三级配电，在施工现场近电源处设置总配电箱一只。在每台机械设备边3m范围内设开关箱一只。具体位置详见附录中施工用电平面布置图。由总配电箱引来N线端子板分配电箱PE线端子板照明线路开关箱开关箱开关箱开关箱塔吊搅拌机电焊机其它机械分配电箱至设备的TN-S接线示意图现场采用电缆分路供电，主杆线选用一根W(3×(3×50+2×20)电缆埋地，从配电间出8个回路，塔吊机设1回路，采用BX电缆，即(3×40+2×15)，搅拌机设1回路，采用BX电缆，即（3×25＋2×10)，电焊机采用BX电缆（3×30＋2×15),其它机械设备设2路，采用BX电缆（3×15＋2×10)×2,地下工程设2路BX电缆照明，即2×(3×16+1×6)。3、导线截面计算导线截面选用，按照Ⅰ线＝2Ｐ计进行计算，线路末端电压降按ε=ΣPLCS≤[ε]=70%。4、临时配电系统（1）、配电系统布置及操作必须符合下图要求：启动变→总→分→开→用电所配配电低关压电电机输出←箱←箱←箱←具布置距离<100m<30.0m<3.0m关闭（2）、施工现场用电见附图。临时用电安全技术规定：编制依据：JGJ46－88施工现场临时用电安全技术规范。需要变更临时用电施工组织设计内容时，必须...
