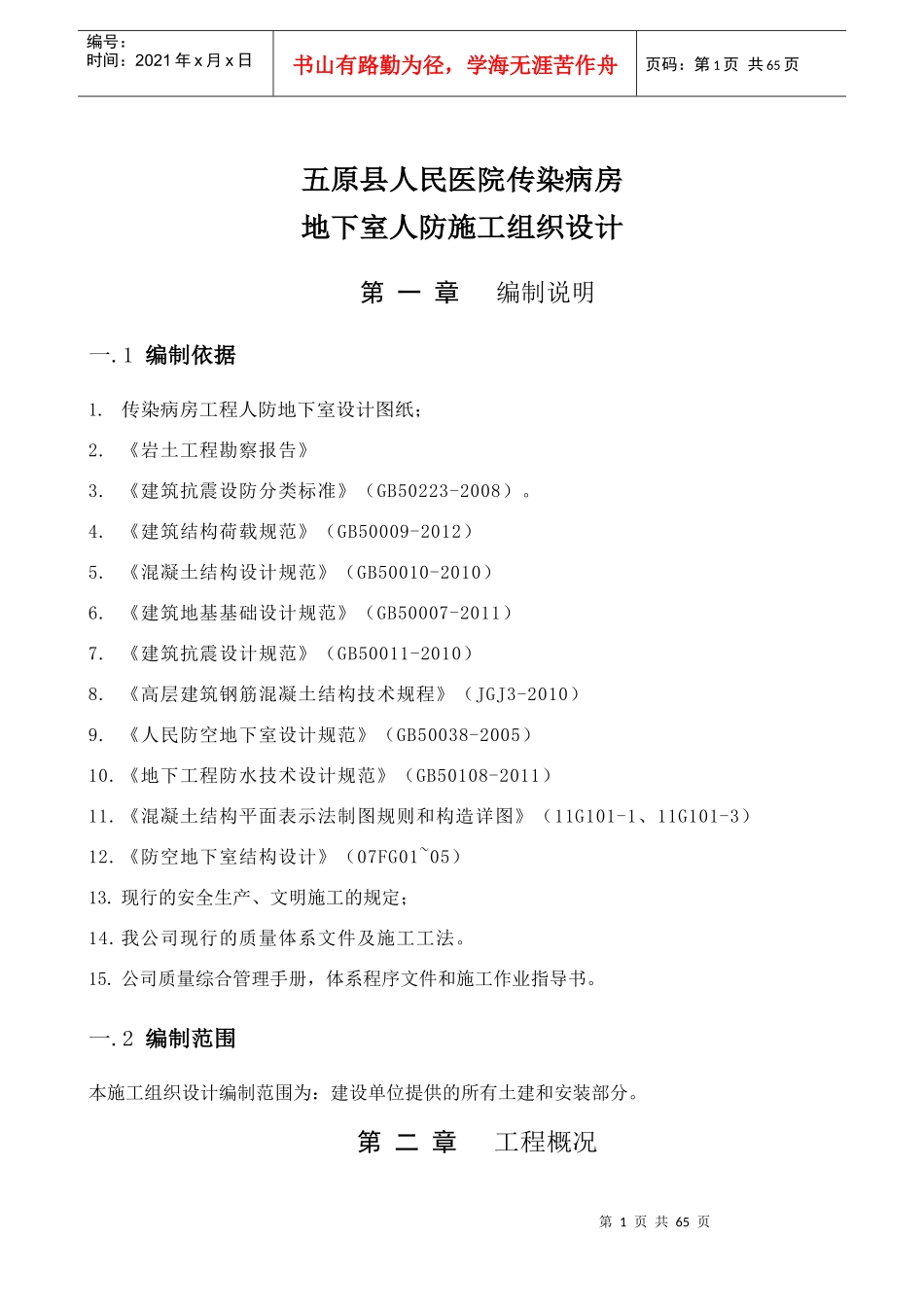

第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共65页五原县人民医院传染病房地下室人防施工组织设计第一章编制说明一.1编制依据1.传染病房工程人防地下室设计图纸；2.《岩土工程勘察报告》3.《建筑抗震设防分类标准》（GB50223-2008）。4.《建筑结构荷载规范》（GB50009-2012）5.《混凝土结构设计规范》（GB50010-2010）6.《建筑地基基础设计规范》（GB50007-2011）7.《建筑抗震设计规范》（GB50011-2010）8.《高层建筑钢筋混凝土结构技术规程》（JGJ3-2010）9.《人民防空地下室设计规范》（GB50038-2005）10.《地下工程防水技术设计规范》（GB50108-2011）11.《混凝土结构平面表示法制图规则和构造详图》（11G101-1、11G101-3）12.《防空地下室结构设计》（07FG01~05）13.现行的安全生产、文明施工的规定；14.我公司现行的质量体系文件及施工工法。15.公司质量综合管理手册，体系程序文件和施工作业指导书。一.2编制范围本施工组织设计编制范围为：建设单位提供的所有土建和安装部分。第二章工程概况第2页共65页第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共65页二.1工程性质工程名称：五原县人民医院传染病房楼建设单位：五原县人民医院设计单位：内蒙古城市规划市政设计研究院有限公司监理单位：内蒙古科利京工程咨询监理有限责任公司施工单位：内蒙古承远建设工程承包有限责任公司勘察单位：巴彦淖尔市精诚地勘设计院有限公司二.2工程特点传染病房工程位于五原县高新路。该工程四周50米内无生产、储存易燃易爆物品的厂房、仓库，100米内无有害液体、重毒气体的贮藏。该工程传染病房楼的地下室为人防工程。人防工程的建筑面积总计为1300㎡。人防工程为核六级常六级二等人员掩蔽部标准设计的附建式人防工程，人防地下室处于地下一层，结构层高为4m，一个防护单元，平时功能为地下车库,结构形式为框架剪力墙结构。本工程设计使用年限为50年，工程抗震设防类别为丙类，结构安全等级为二级，人防地下室与土体接触的构件环境类别为二b类，其余环境类别为一类。地下室防水等级为一级，耐火等级为一级。本工程人防地下室埋设于地下一层，外围构件采用防水混凝土，抗渗等级为P6二.3建筑用料说明1.地下室主体结构采用C30自防水密实砼，抗渗标号P6；2.本工程设计采用筏板基础，垫层采用100厚C15素混凝土，防水采用聚乙烯丙纶防水卷材两层，底板混凝土为C30（P6）。3.顶板为250厚现浇钢筋混凝土板，；4.外墙墙体为300厚现浇钢筋混凝土板，墙体面层做15厚1：3水泥砂浆扫毛，再做5第3页共65页第2页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共65页厚1：2水泥砂浆罩面压实赶光，刷白色防霉涂料二度；外墙刷单组份聚氨脂防水涂料，保护层用聚苯板；二.3.1主要部位建筑设计做法(具体做法详建筑设计总说明及建筑做法表)①地下室防水：本工程地下室防水等级为一级，抗渗等级为P6；地下室外墙钢筋混凝土结构采用抗渗混凝土，外壁采用聚乙烯丙纶防水防水卷材。②地下室防水做法明细：③地下室底板防水做法，聚乙烯丙纶防水防水卷材两道，30厚细石混凝土保护层，④地下室侧墙防水做法（由背水面至迎水面）：主体结构侧墙板(自防水)，聚乙烯丙纶防水防水卷材两道,回填土；二.3.2结构设计特点（1）基础：地下室结构采用C30自防水砼，地下室防水等级为一级，地下室底板、外墙抗渗设计等级为P6。地下室外墙板厚度为300mm。（2）上部结构：上部结构为框架剪力墙结构，主楼上部柱均为剪力墙、柱，墙厚为240mm。上部结构框架梁截面一般为240×400～700mm；结构楼板厚度一般为110-130mm。（3）砼强度：垫层砼为：C15；基础底板及地下室墙板柱结构均为C30；上部结构墙板、柱砼及梁板砼强度等级C30。（4）砌体：除钢筋混凝土墙外，人防砌筑墙均为200厚加气混凝土砌块，砌筑砂浆强度等级为M5。第4页共65页第3页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共65页第三章工程总目标三.1质量目标本工程质量确保一次验收合格，合格率达100%。三.2施工工期目标确保单体工程在60个...
