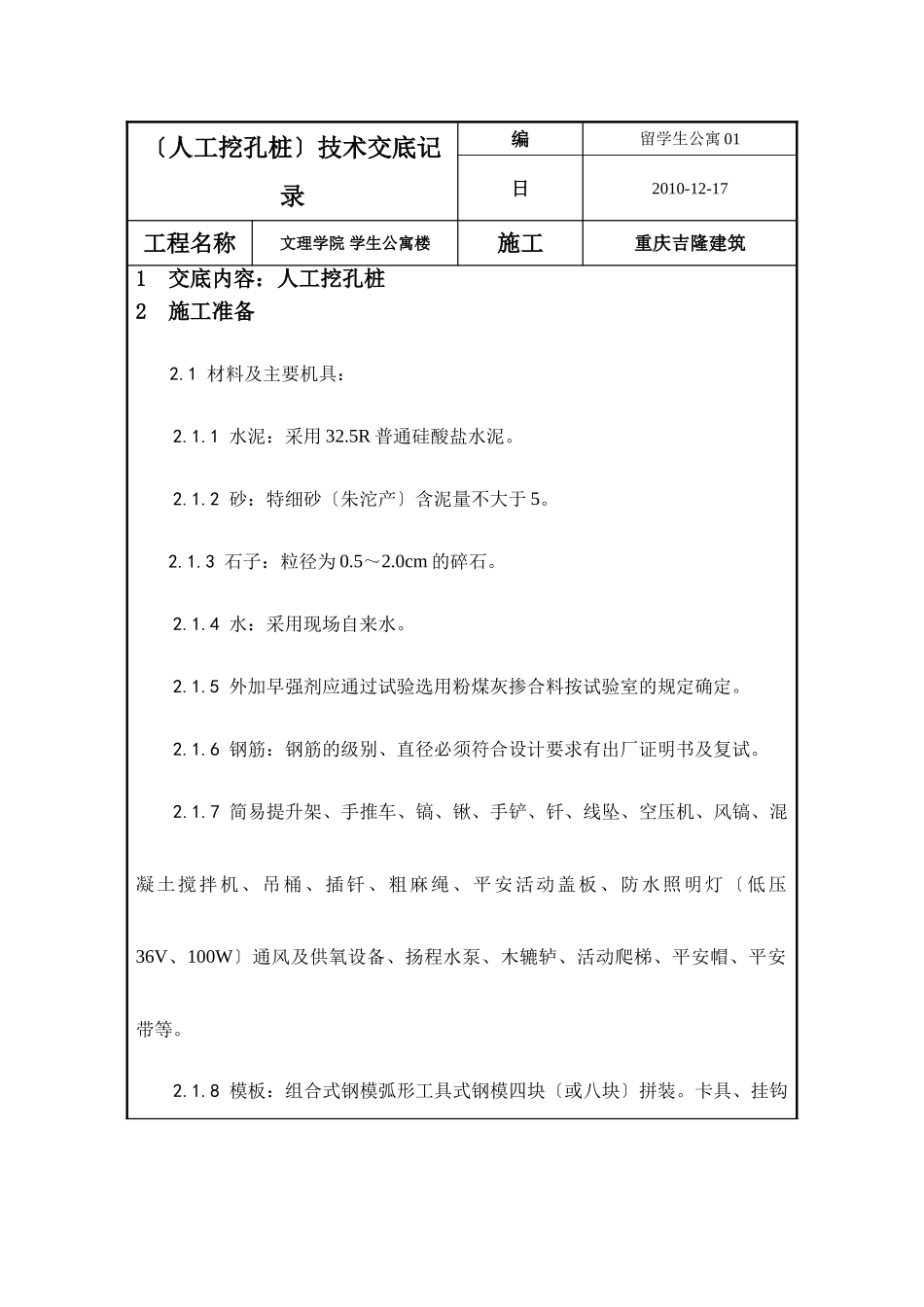

〔人工挖孔桩〕技术交底记录编留学生公寓01日2010-12-17工程名称文理学院学生公寓楼施工重庆吉隆建筑1交底内容：人工挖孔桩2施工准备2.1材料及主要机具：2.1.1水泥：采用32.5R普通硅酸盐水泥。2.1.2砂：特细砂〔朱沱产〕含泥量不大于5。2.1.3石子：粒径为0.5～2.0cm的碎石。2.1.4水：采用现场自来水。2.1.5外加早强剂应通过试验选用粉煤灰掺合料按试验室的规定确定。2.1.6钢筋：钢筋的级别、直径必须符合设计要求有出厂证明书及复试。2.1.7简易提升架、手推车、镐、锹、手铲、钎、线坠、空压机、风镐、混凝土搅拌机、吊桶、插钎、粗麻绳、平安活动盖板、防水照明灯〔低压36V、100W〕通风及供氧设备、扬程水泵、木辘轳、活动爬梯、平安帽、平安带等。2.1.8模板：组合式钢模弧形工具式钢模四块〔或八块〕拼装。卡具、挂钩〔人工挖孔桩〕技术交底记录编留学生公寓01日2010-12-17工程名称文理学院学生公寓楼施工重庆吉隆建筑和零配件。木板、木方等。2.2作业条件：2.2.1熟悉施工图纸及场地的地下土质、水文地质资料做到心中有数。2.2.2按根底平面图设置桩位轴线、定位点；砌井圈。测定高程水准点。放线工序完成。3操作工艺3.1工艺流程：放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁砼→检查桩位(中心)轴线→架设垂直运输架→安装吊桶、照明、活动盖板、水泵等→开挖吊运第二节桩孔土方(修边)→先拆第一节模板、支第二节护壁模板(放附加钢筋)→浇筑第二节护壁砼→检查桩位(中心)轴线→逐层往下循环作业→开挖扩底局部→检查验收→吊放钢筋笼→放砼导→浇筑桩身砼(随浇随振)→桩顶位置。3.2放线定桩位及高程：在场地三通一平的根底上根据建筑物测量控制网的资料和根底平面布置图测定桩位轴线方格控制网和高程基准许点。确定好桩位中心以中点为圆心以桩身半径加护壁厚度为半径画出上部〔即第一步〕的圆周。砖砌井圈作为桩孔开挖尺寸线。孔位线定好之后经检验合格后开挖。〔人工挖孔桩〕技术交底记录编留学生公寓01日2010-12-17工程名称文理学院学生公寓楼施工重庆吉隆建筑3.3开挖第一节桩孔土方：开挖桩孔应从上到下逐层进展先挖中间局部的土方然后扩及周边有效地控制开挖孔的截面尺寸。每节的高度应根据土质好坏、操作条件而定一般以1m为宜。3.4支护壁模板附加钢筋：护壁模板采用拆上节、支下节重复周转使用。模板之间用卡具、扣件连接固定也可以在每节模板的上下端各设一道圆弧形的、用槽钢或角钢做成的内钢圈作为内侧支撑防止内模因受涨力而变形。不设程度支撑以方便操作。3.5浇筑第一节护壁混凝土：桩孔护壁混凝土每挖完一节以后应立即浇筑混凝土。人工浇筑人工捣实混凝土强度为C30坍落度控制在100mm确保孔壁的稳定性。3.6检查桩位〔中心〕轴线及标高：每节桩孔护壁做好以后必须将桩位十字轴线和标高测设在护壁的上口然后用十字线对中吊线坠向井底投设以半径尺杆检查孔壁的垂直平整度。随之进展修整井深必须以基准点为根据逐根进展引测。保证桩孔轴线位置、标高、截面尺寸满足设计要求。3.7架设垂直运输架：第一节桩孔成孔以后即着手在桩孔上口架设垂直运输支架。要求搭设稳定、结实。3.8安装吊桶、照明、活动盖板、水泵和通风机。3.8.1在安装吊桶时注意使吊桶与桩孔中心位置重合作为挖土时直观上控制桩位中心和护壁支模的中心线。〔人工挖孔桩〕技术交底记录编留学生公寓01日2010-12-17工程名称文理学院学生公寓楼施工重庆吉隆建筑3.8.2井底照明必须用低压电源〔36V、100W〕、防水带罩的平安灯具。桩口上设围护栏。3.8.3当孔内的二氧化碳含量超过3时应向井下通风加强空气对流。必要时输送氧气防止有气体的危害。操作时上下人员轮换作业桩孔上人员亲注视观察桩孔下人员的情况互相响应实在预防平安事故的发生。3.8.4当地下水量不大时随挖随将泥水用吊桶运出。地下渗水量较大时吊桶已满足不了排水先在桩孔底挖集水坑用高程水泵沉入抽水边降水边挖土水泵的规格按抽水量确定。应日三班抽水使水位保持稳定。地下水位较高时应先采用统一降水的措施再进展开挖。3.9桩孔口安装程度推移的活动平安盖板当桩孔内有人挖土时应掩好平安盖板防止杂物掉下砸人。无关...
