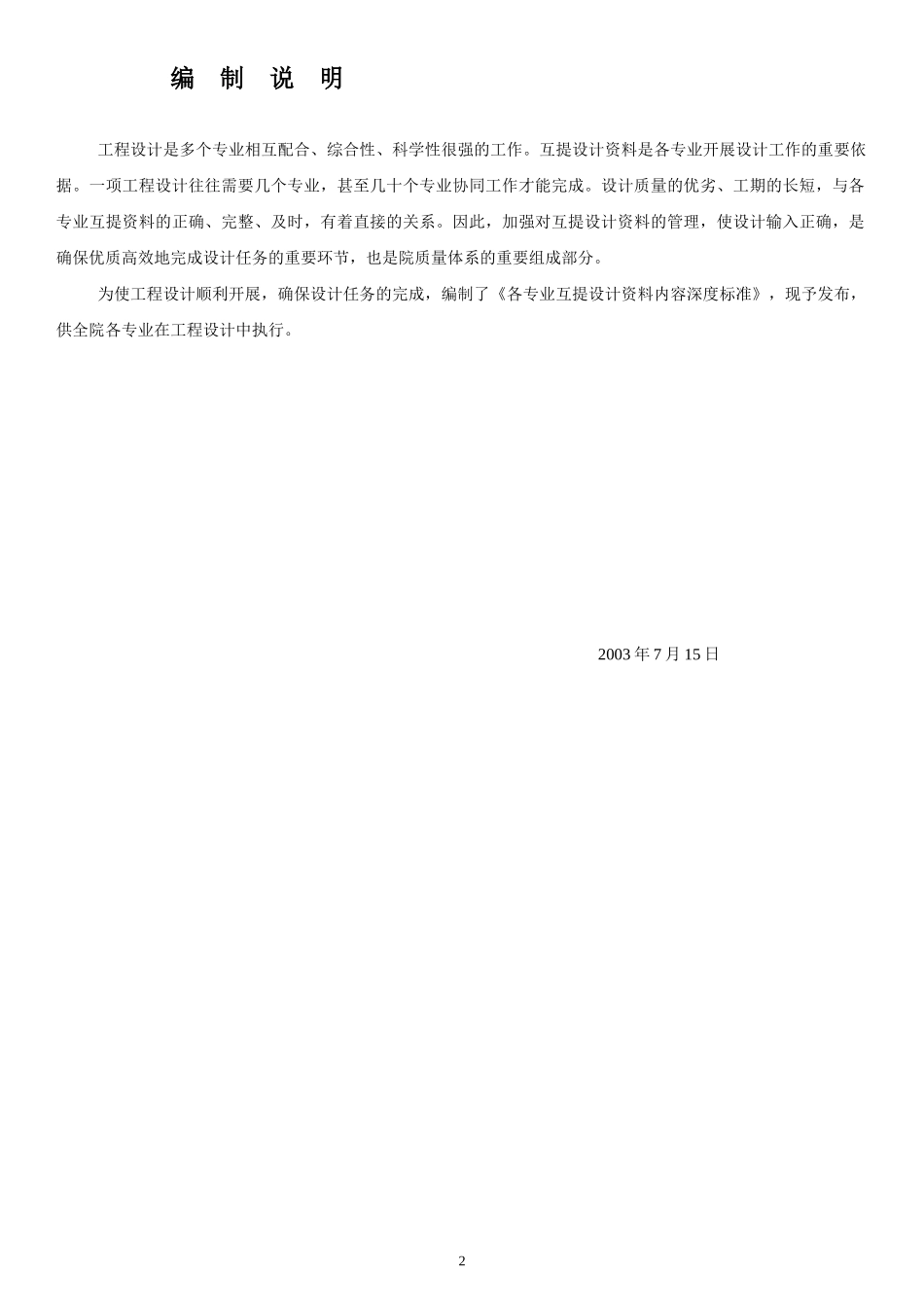

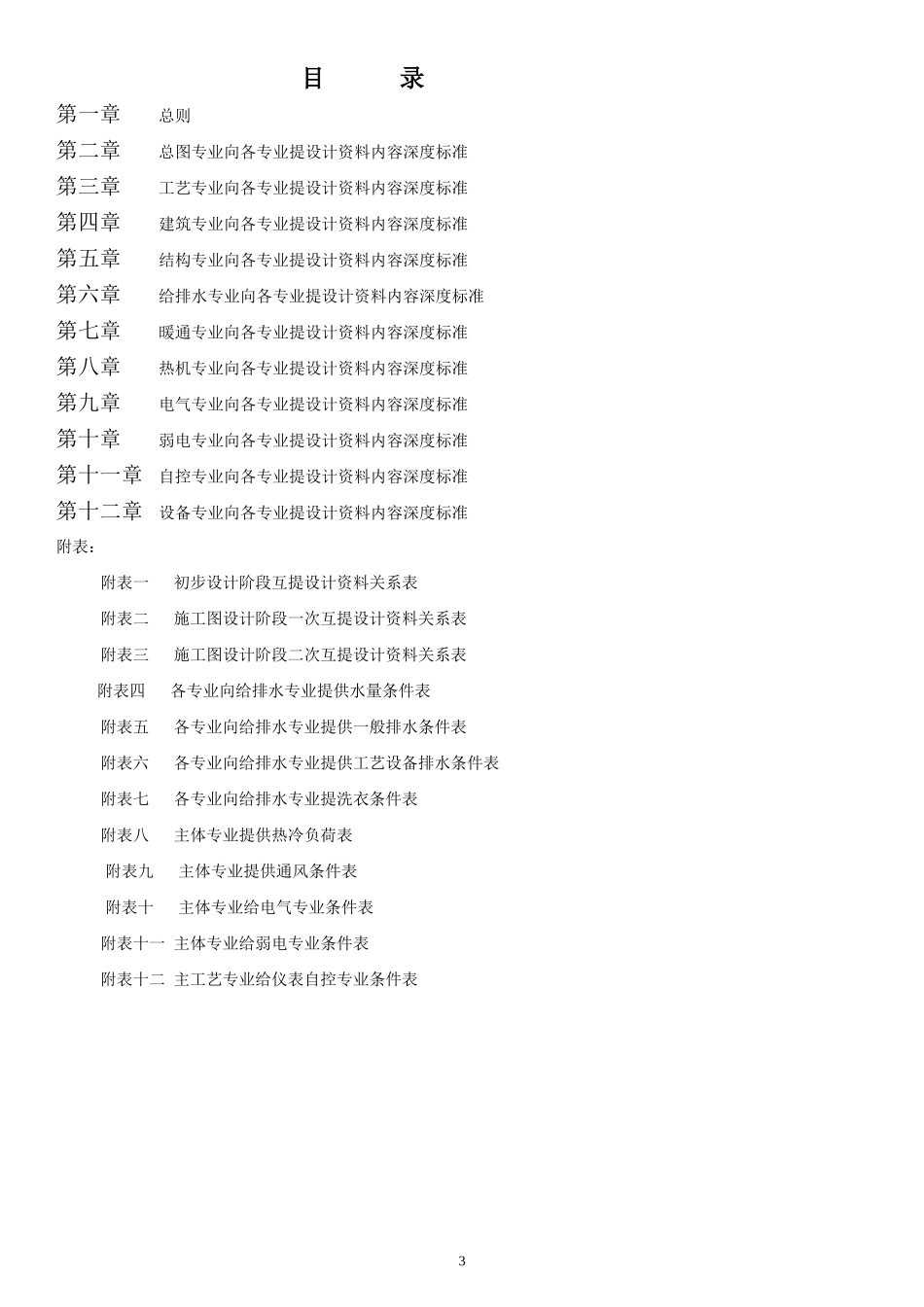

各专业互提设计资料内容深度标准1编制说明工程设计是多个专业相互配合、综合性、科学性很强的工作。互提设计资料是各专业开展设计工作的重要依据。一项工程设计往往需要几个专业，甚至几十个专业协同工作才能完成。设计质量的优劣、工期的长短，与各专业互提资料的正确、完整、及时，有着直接的关系。因此，加强对互提设计资料的管理，使设计输入正确，是确保优质高效地完成设计任务的重要环节，也是院质量体系的重要组成部分。为使工程设计顺利开展，确保设计任务的完成，编制了《各专业互提设计资料内容深度标准》，现予发布，供全院各专业在工程设计中执行。2003年7月15日2目录第一章总则第二章总图专业向各专业提设计资料内容深度标准第三章工艺专业向各专业提设计资料内容深度标准第四章建筑专业向各专业提设计资料内容深度标准第五章结构专业向各专业提设计资料内容深度标准第六章给排水专业向各专业提设计资料内容深度标准第七章暖通专业向各专业提设计资料内容深度标准第八章热机专业向各专业提设计资料内容深度标准第九章电气专业向各专业提设计资料内容深度标准第十章弱电专业向各专业提设计资料内容深度标准第十一章自控专业向各专业提设计资料内容深度标准第十二章设备专业向各专业提设计资料内容深度标准附表：附表一初步设计阶段互提设计资料关系表附表二施工图设计阶段一次互提设计资料关系表附表三施工图设计阶段二次互提设计资料关系表附表四各专业向给排水专业提供水量条件表附表五各专业向给排水专业提供一般排水条件表附表六各专业向给排水专业提供工艺设备排水条件表附表七各专业向给排水专业提洗衣条件表附表八主体专业提供热冷负荷表附表九主体专业提供通风条件表附表十主体专业给电气专业条件表附表十一主体专业给弱电专业条件表附表十二主工艺专业给仪表自控专业条件表3第一章总则1.1目的本标准的目的是为了正确执行“各专业互提设计资料管理规定”以保证各专业互提设计资料的正确性、完整性和有效性。1.2适用范围本标准适用于我院所有设计工作过程中各专业之间或专业内部互提设计资料作业。1.3职责本标准由技术质量处负责编制、修正、解释。技术质量处对执行情况进行监督检查。1.4互提设计资料的程序与作法1.4.1各专业根据经营计划处下达的工程计划进度表及本专业对相关专业的要求，互提设计资料。1.4.2各专业互提设计资料均按《各专业互提设计资料内容深度标准》进行。图面、字迹准确、清楚。1.4.3各专业互提设计资料均按院统一印发的《设计资料单》格式填写编号和签署。附表及附图均作为该资料单的附件。1.4.4设计资料的更改与补充按《各专业互提设计资料管理规定》4.5节规定进行。1.4.5设计资料单的格式、编号及填写要求见《各专业互提设计资料管理规定》4.1、4.2和4.3节。1.4.6各专业互提条件时，文字部分应写在资料单内，条件较简单的简图、表格也画在资料单内。如资料单内不能容纳时则另加附图和表格。1.4.7非工艺专业承担主体专业设计时，主体专业应以工艺专业所提资料的内容、深度标准向各专业提供能满足设计要求的资料单（或条件）。1.4.8本标准中互提施工图设计资料除某些专业注明一、二次条件外，其余专业均未注明，原则上可按照附表（二）、（三）中的规定区分一、二次条件。1.4.9可行性研究阶段各专业间互提设计资料可参照本标准初步设计阶段的标准进行。4第二章总图专业向各专业提资料内容及深度标准2.1向工艺专业提资料内容深度2.1.1初步设计阶段1)全厂总平面图2.1.2施工图设计阶段1)总平面及竖向布置图（含外部管线综合一次条件图）；2)外部管线综合二次条件图。2.2向建筑专业提资料内容深度2.2.1初步设计阶段1)全厂总平面图；2)围墙、大门、门卫位置条件图。2.2.2施工图设计阶段1)全厂总平面及竖向布置图；2)围墙、大门、门卫位置条件图。2.3向结构业提资料内容深度2.3.1初步设计阶段1)全厂总平面图。2.3.2施工图设计阶段1)总平面及竖向布置图；2)土方工程图。2.4向给排水专业提资料内容深度2.4.1初步设计阶段1)全厂总平面图。2.4.2施工图设计阶段1)总平面及竖向布置图；2)管线综合二次总图条件图。2.5向暖通专业提资料内容深度2.5.1初...
