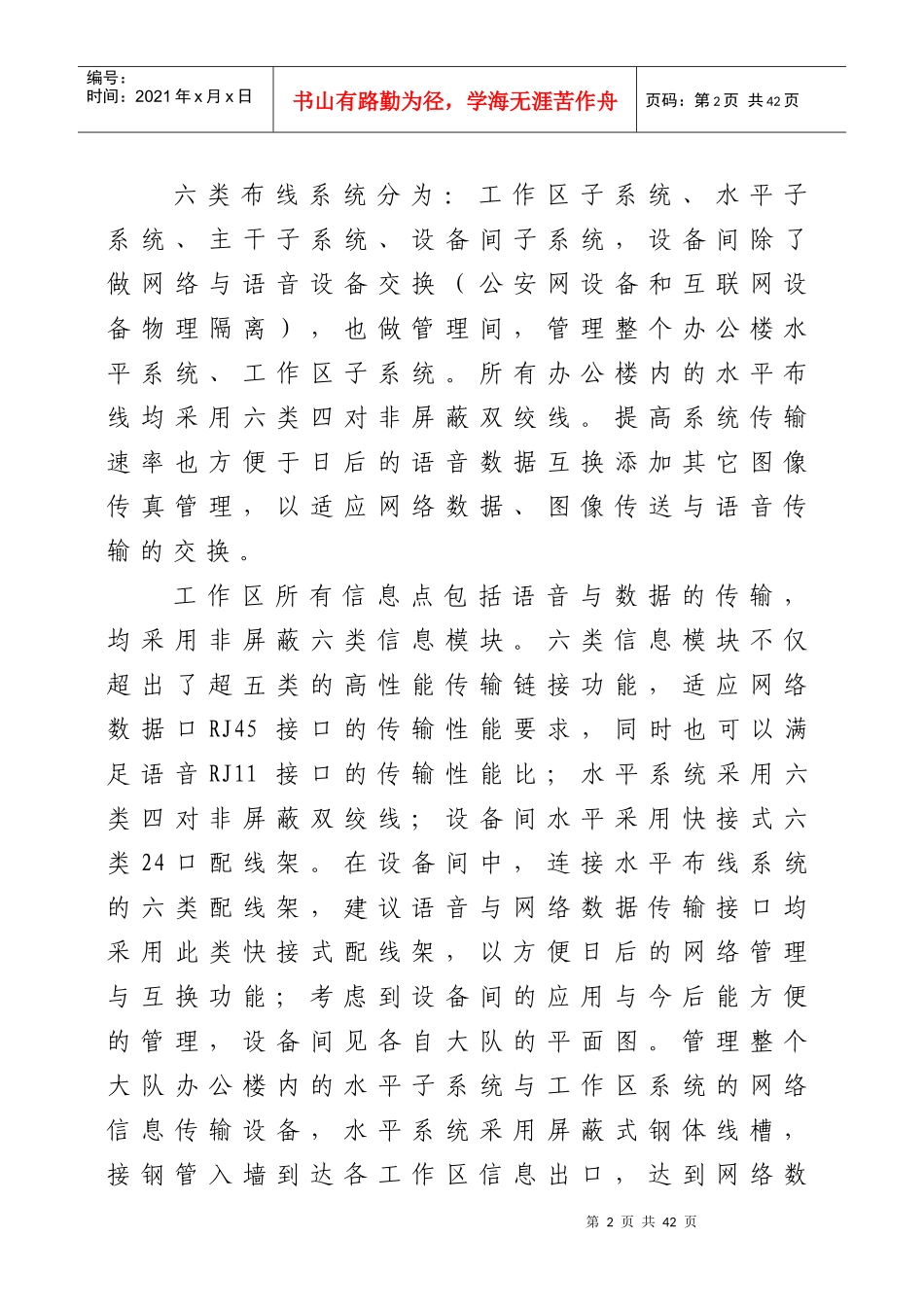

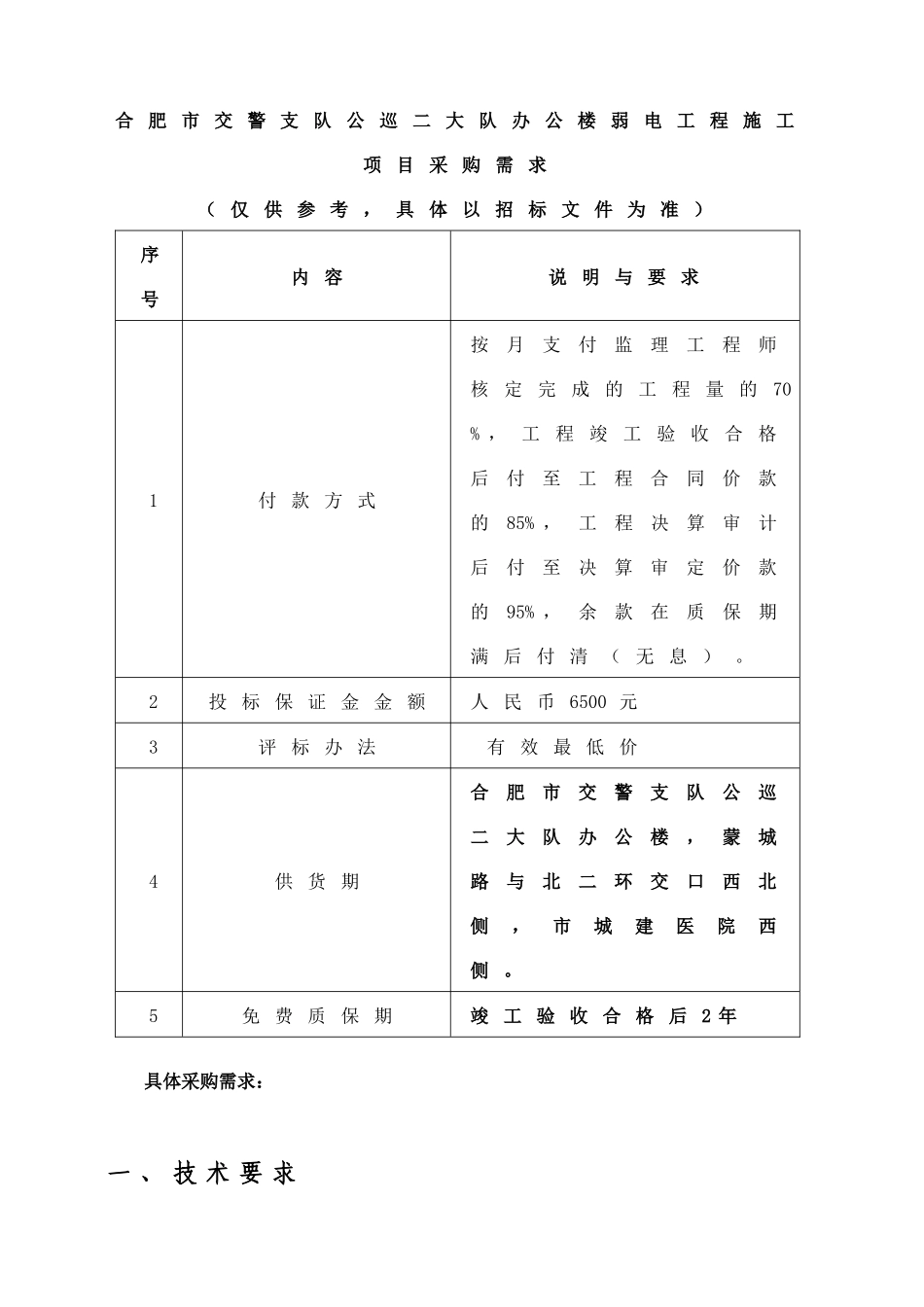

合肥市交警支队公巡二大队办公楼弱电工程施工项目采购需求（仅供参考，具体以招标文件为准）序号内容说明与要求1付款方式按月支付监理工程师核定完成的工程量的70%，工程竣工验收合格后付至工程合同价款的85%，工程决算审计后付至决算审定价款的95%，余款在质保期满后付清（无息）。2投标保证金金额人民币6500元3评标办法有效最低价4供货期合肥市交警支队公巡二大队办公楼，蒙城路与北二环交口西北侧，市城建医院西侧。5免费质保期竣工验收合格后2年具体采购需求：一、技术要求第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页六类布线系统分为：工作区子系统、水平子系统、主干子系统、设备间子系统，设备间除了做网络与语音设备交换（公安网设备和互联网设备物理隔离），也做管理间，管理整个办公楼水平系统、工作区子系统。所有办公楼内的水平布线均采用六类四对非屏蔽双绞线。提高系统传输速率也方便于日后的语音数据互换添加其它图像传真管理，以适应网络数据、图像传送与语音传输的交换。工作区所有信息点包括语音与数据的传输，均采用非屏蔽六类信息模块。六类信息模块不仅超出了超五类的高性能传输链接功能，适应网络数据口RJ45接口的传输性能要求，同时也可以满足语音RJ11接口的传输性能比；水平系统采用六类四对非屏蔽双绞线；设备间水平采用快接式六类24口配线架。在设备间中，连接水平布线系统的六类配线架，建议语音与网络数据传输接口均采用此类快接式配线架，以方便日后的网络管理与互换功能；考虑到设备间的应用与今后能方便的管理，设备间见各自大队的平面图。管理整个大队办公楼内的水平子系统与工作区系统的网络信息传输设备，水平系统采用屏蔽式钢体线槽，接钢管入墙到达各工作区信息出口，达到网络数第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页据、语音与其它图像传真信息以及高效率的传输设备连接到应用工作区的设备中。1、六类非屏蔽线缆兼容所有Cat.6非屏蔽系统，依照ISO/IEC11801Ed.2；EIA/TIA568。内部十字星结构,低烟无卤无毒环保电缆。适合所有E级链路和六类的应用，包括ISDN，10兆以太网，100兆快速以太网，千兆以太网，4/16Mbit/s令牌环，TP-PMD/TP-DDI125Mbit/s,ATM155Mbit/s等。管内无填充油膏，操作方便，不容易污染施工场地；使用环保的LSOH护套，抗紫外辐射性能重量轻，柔软程度高，容易敷设；允许拉伸力长期：200N短期：1000N/100mm允许压扁力长期：300N/100mm短期：660N弯曲半径动态：20×D(光缆直径)静态：10×D(光缆直径)2、六类非屏蔽模块主要技术参数如下：根据标准ISO/IEC11801，TIA/EIA568,YD/T926.3-2001设计制造的八芯插座模块，其内部带有印制板结构。取保产品的稳定性、合理性。采用防尘罩设计，有效防止灰尘的进入；可免工具接线；六类第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页传输标准，RJ45的8根接触针全部镀金，其厚度为50u″（inch），插拔寿命＞750次，IDC线卡镀镍，可重复卡接＞200次。应用于ISDN、ATM155/622Mbps、1000Mbps、以太网等的工作区终端连接及快捷式配线架连接。通用标示适合现场依T568A或T568B打线方式安装。产品说明：--满足ISO/IEC、EIA/TIA六类E级传输性能--RJ45的8根接触针全部镀金，镀金厚度50μ（inch）--可卡接AWG22～24的铜线。--EIA/TIA568A/B打线色标，确保线缆的正确安装。--兼容六类标准插头。应用：--工作区终端连接及快捷式配线架连接3、86*86单孔面板带有永久性防尘盖，面板下方配有可更换的标签窗，前后双层面板设计，避免固定螺丝孔外露，面板材料防火等级达到UL94V-04、六类非屏蔽24口配线架Snap-in结构，可以轻松的安装/拆卸KU模块。不配备模块的端口，使用配线架空口防尘盖板。高抗压及阻燃塑料材质，UL94V-0等级。配线架需第5页共42页第4页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页附带后方理线架，便于线缆管理。标签窗配有可更换的标签条，方便管理。5、有线电视用户终端锌合金压铸主体，高级...
