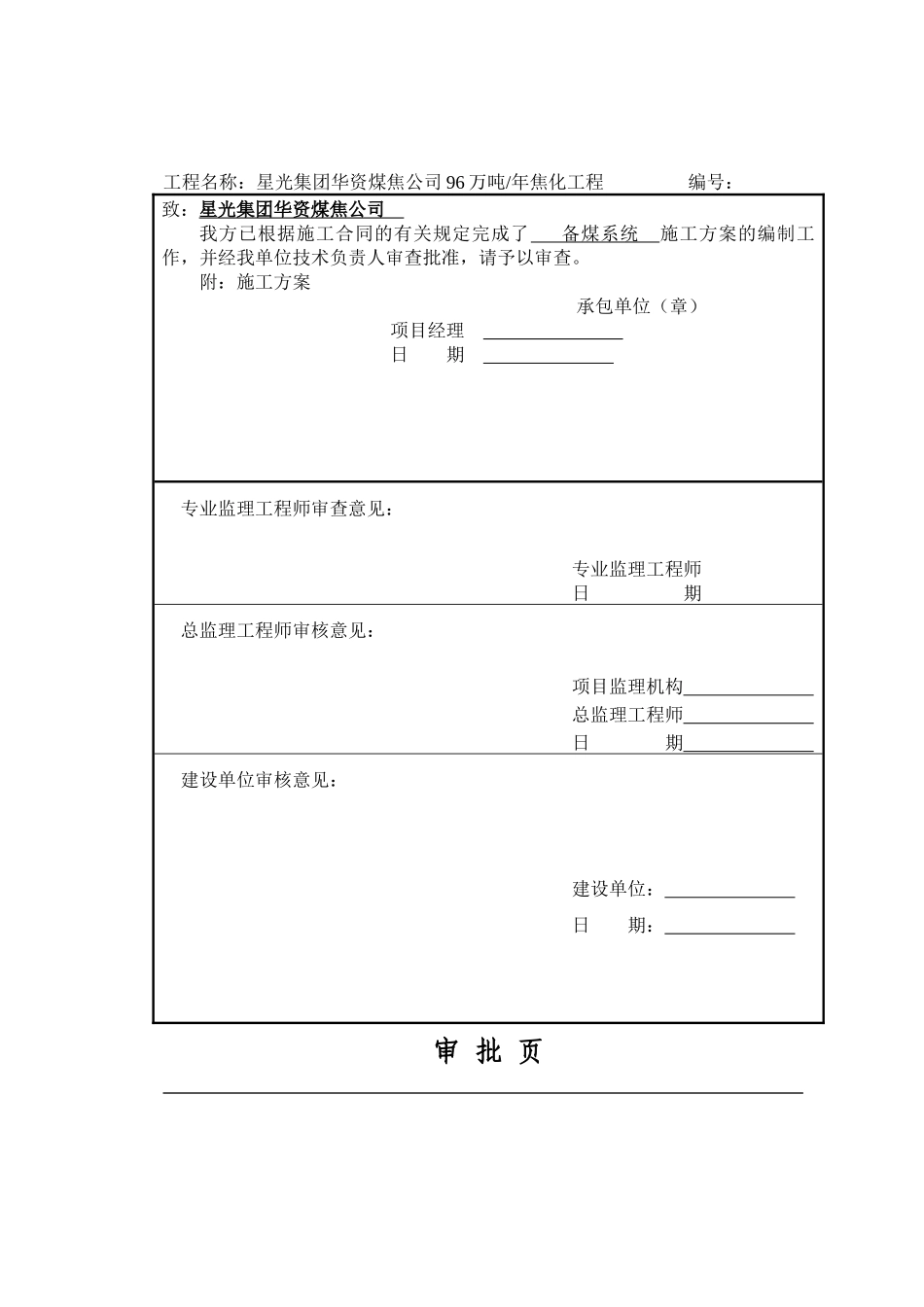

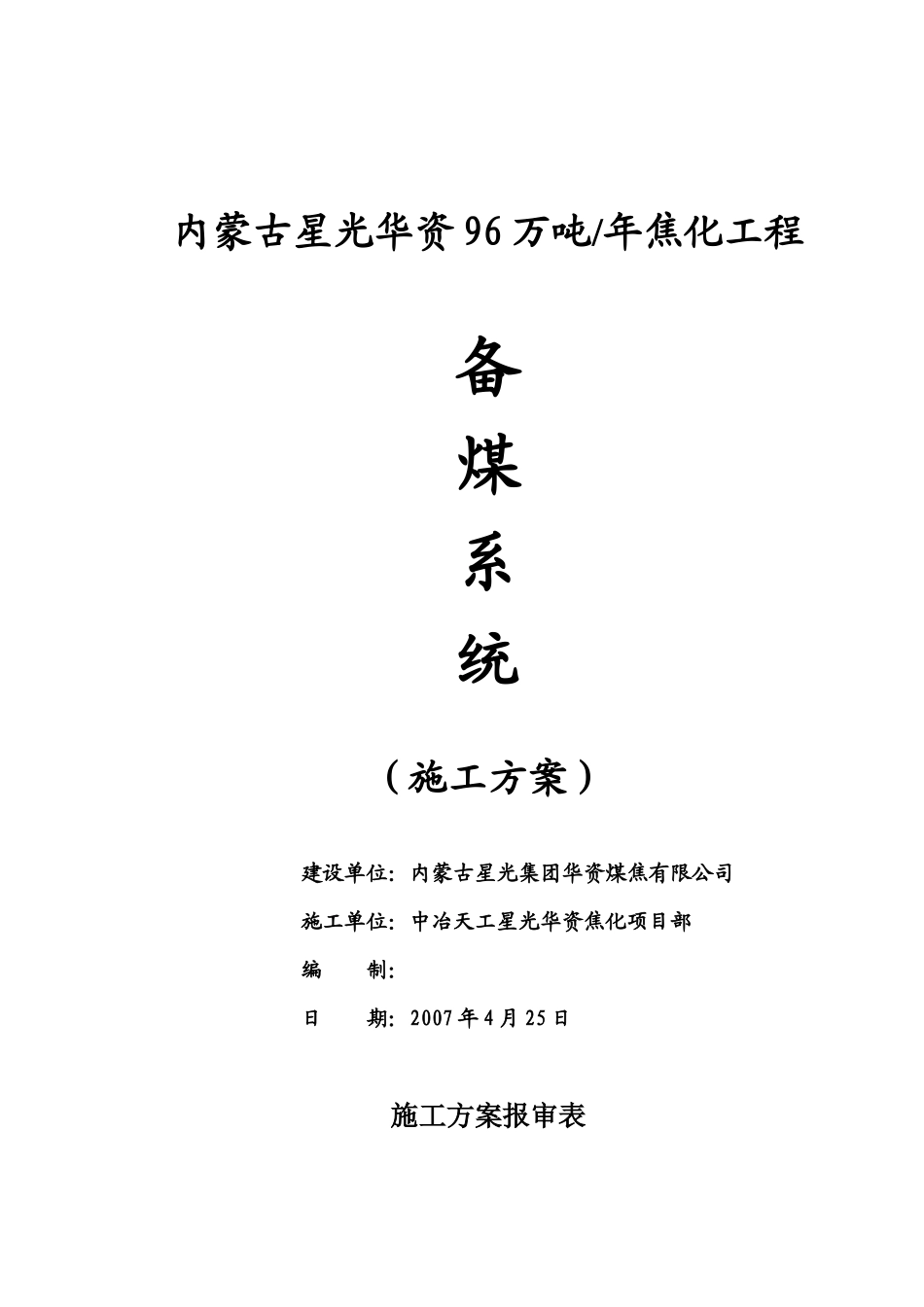

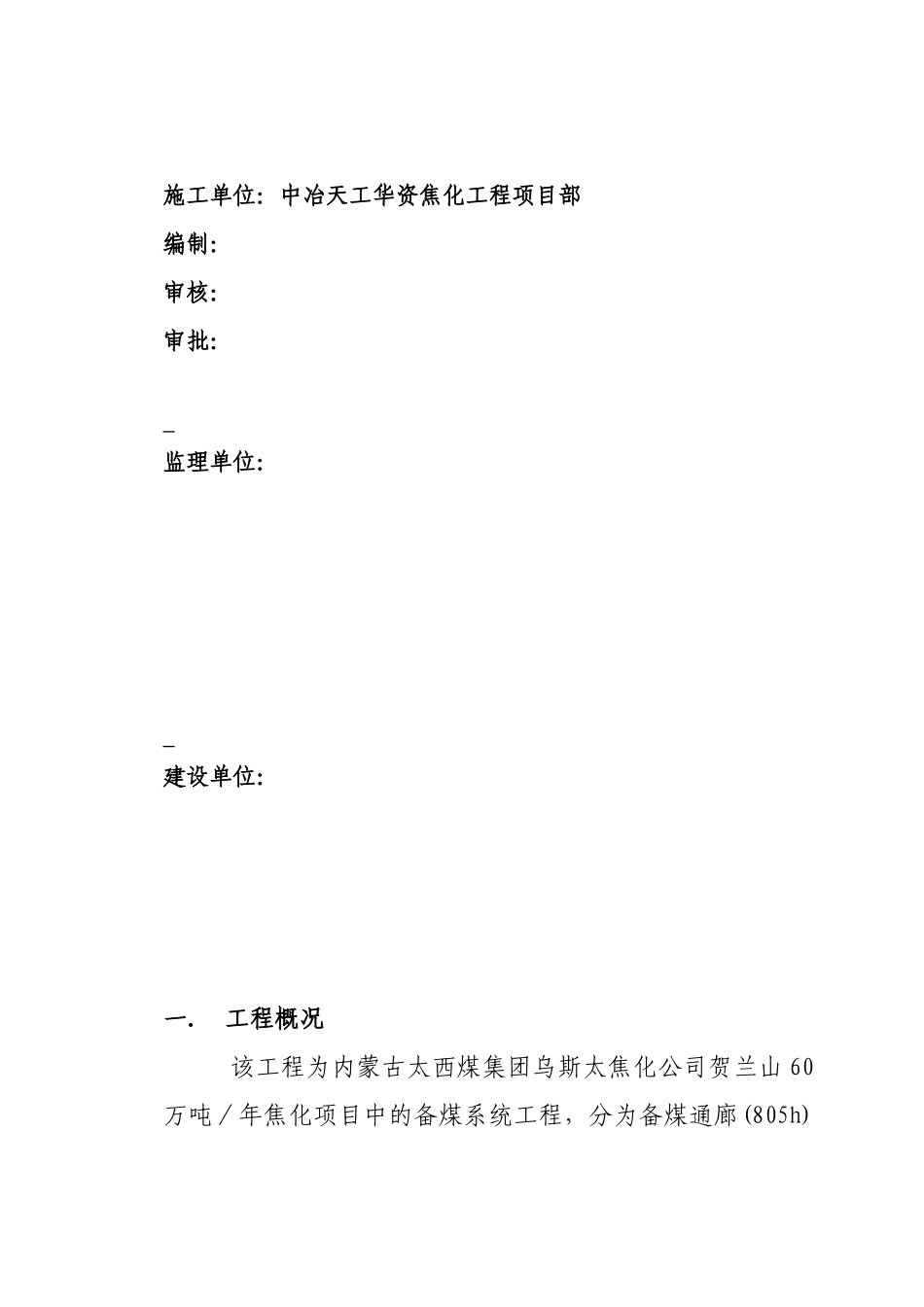

内蒙古星光华资96万吨/年焦化工程备煤系统（施工方案）建设单位：内蒙古星光集团华资煤焦有限公司施工单位：中冶天工星光华资焦化项目部编制：日期：2007年4月25日施工方案报审表工程名称：星光集团华资煤焦公司96万吨/年焦化工程编号：致：星光集团华资煤焦公司我方已根据施工合同的有关规定完成了备煤系统施工方案的编制工作，并经我单位技术负责人审查批准，请予以审查。附：施工方案承包单位（章）项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审核意见：项目监理机构总监理工程师日期建设单位审核意见：建设单位：日期：审批页施工单位：中冶天工华资焦化工程项目部编制：审核：审批：监理单位：建设单位：一．工程概况该工程为内蒙古太西煤集团乌斯太焦化公司贺兰山60万吨／年焦化项目中的备煤系统工程，分为备煤通廊(805h)﹑备煤通廊(805k)﹑备煤转运站(805j)、粉碎楼（805g）4个子单位工程。备煤通廊(805k)为钢结构通廊，混凝土支架支撑。备煤通廊(805h)—为钢结构，—为混凝土结构。1#运煤转运站地下为砼框架结构。破碎楼檐高15.5m。属框架结构，建筑面积637m2。一层层高3.7m，二层层高6m，三层层高6m。二.施工前的准备工作1.建立钢筋加工厂钢筋制作利用2#焦炉西侧的钢筋场。2.金属结构制作钢通廊钢桁架在厂内制作，利用﹑2#焦炉场地位置。三.工程施工（一）基础施工1.土方开挖土方采用大开挖,工作面宽度按搭设脚手架确定，反铲挖掘机挖土（坑上作业），自卸汽车运至甲方指定地点，人工清底，土方开挖后进行验槽，原土打夯后进行下一工序。2.砼垫层施工每隔4米左右距离钉一短钢筋，水准仪抄平，以便控制垫层顶面标高，砼搅拌站搅拌，三轮车运至指定地点，用平板振动器振实振平。3.钢筋工程垫层上经过测量放线后进行钢筋施工，绑扎底板及顶板上层钢筋需搭设马凳筋，马凳筋纵横间距均为1000mm。4.模板工程模板工程采用木模板，φ12对拉螺栓（双螺母间距600mm）与φ48架管相结合进行模板加固，模板支设时底部留有清扫孔，供浇注砼前清扫杂物用。5.砼浇注砼浇注时底板侧板顶板同时浇注，浇注侧板及顶﹑﹑板时待底板砼达到初凝后进行，另外砼的配料严格按配合比进行，振捣必须密实，不得过振或漏振，以砼表面开始泛浆和不冒气泡为宜，且振动棒插入下层砼50cm。砼初凝后即开始浇水覆盖养护，保持温润为宜。6.砼试块的留置砼浇注量不超过200m3每次取样留置两组试块，一组同条件养护，一组标准养护。（二）主体施工备煤系统主体分为框架结构和钢结构两大部分。1.施工方案选择1.1柱梁模板采用木模板、木方、管肋架加固，对拉螺栓控制几何尺寸。1.2砼采用泵送砼1.3框架柱竖向钢筋采用电渣压力接头，框架梁水平钢筋接头采用闪光对焊，板筋采用搭接绑扎。1.4钢筋制作采用现场集中制作，然后安装。1.5钢结构通廊采用现场就近制作吊装。﹑2.钢筋工程施工方法2.1钢筋实行双控制度，出厂必须有合格证与检验报告，进场后要取样复检，并征得甲方监理同意。2.2钢筋要集中下料，下料后要挂牌堆放。2.3框架柱内主筋一律采用电渣压力焊，箍筋的末端应折成135度弯钩，弯钩形式应符合设计要求，并且弯钩平直部分长度不应小于10d。2.4柱箍筋的接头应交错布置在四角纵向钢筋上，梁箍筋接头应交错布置在两面立筋上，并且绑扎箍筋的绑扣要呈八字形。2.5现浇板的钢筋采用梅花型绑扎法，负弯矩筋绑扎牢固后用马凳支起，间距不大于1m。行走道路采用马凳垫木板。2.6施工人员应严格控制柱梁板的钢筋保护层，钢筋工﹑﹑程质量检验标准详见规范。3.模板工程施工方法3.1梁板模板3.1.1梁模板采用木模板、钢筋卡具和对拉片控制几何尺寸。3.1.2梁底支模采用卡扣式脚手架，立杆间距600mm横杆步距600mm，楼板支模采用满堂卡扣式脚手架，楼板立杆间距1200mm，横杆步距1200mm。3.1.3梁跨度在4m及4m以上时，梁底中部应起拱，起拱高度宜为全跨长度1／1000—3／1000。3.2柱模板柱模板采用木模板，柱支模前，需在柱根支模前做找平层，一是为了防止柱根处漏浆烂根；二是柱顶标高较易控﹑制。柱截面尺寸小于600mm时，用柱箍加固，柱箍间距为500mm，柱模利用脚手架找正。4.砼工程施工方法4.1砼原材料...
