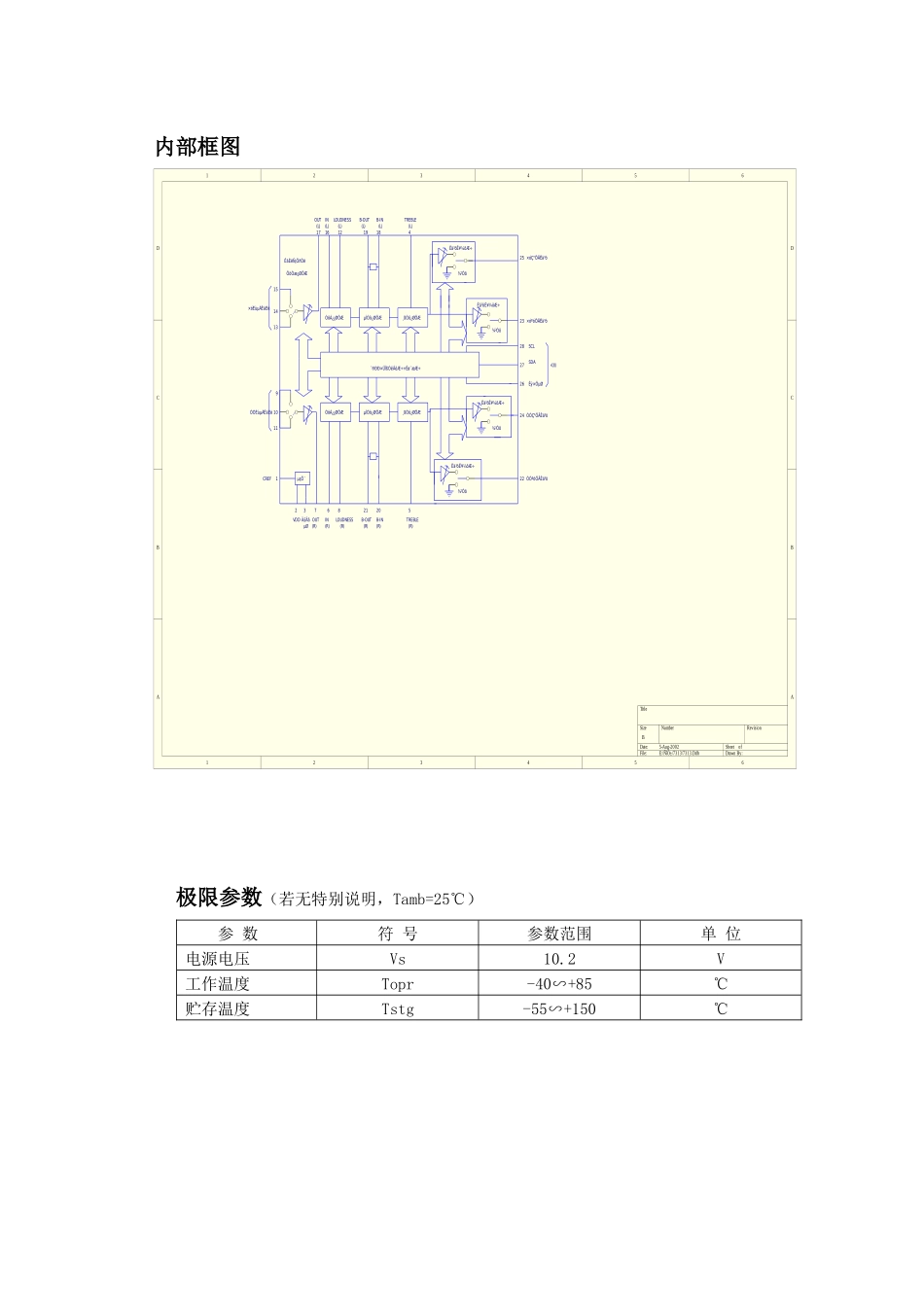

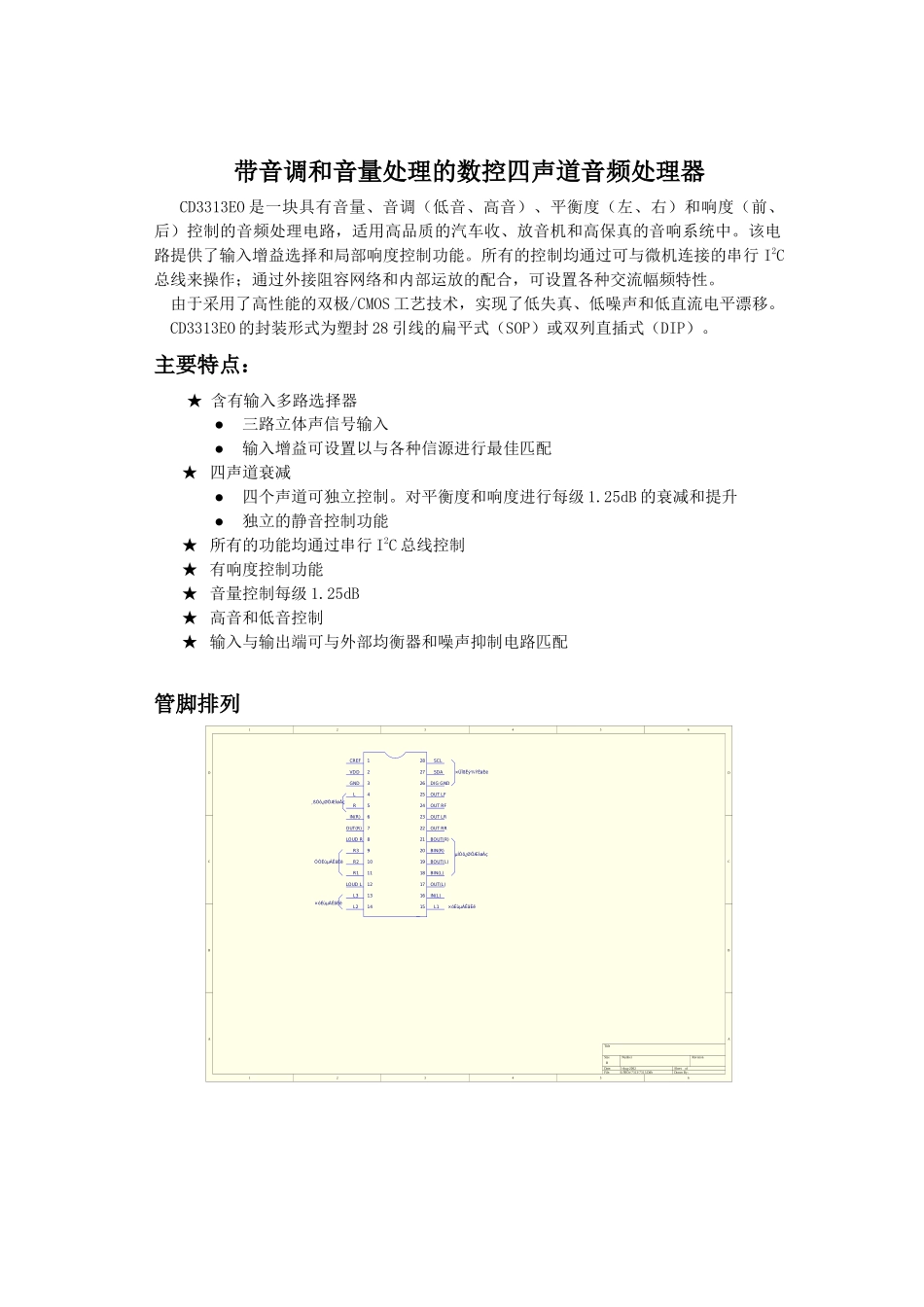

带音调和音量处理的数控四声道音频处理器CD3313EO是一块具有音量、音调（低音、高音）、平衡度（左、右）和响度（前、后）控制的音频处理电路，适用高品质的汽车收、放音机和高保真的音响系统中。该电路提供了输入增益选择和局部响度控制功能。所有的控制均通过可与微机连接的串行I2C总线来操作；通过外接阻容网络和内部运放的配合，可设置各种交流幅频特性。由于采用了高性能的双极/CMOS工艺技术，实现了低失真、低噪声和低直流电平漂移。CD3313EO的封装形式为塑封28引线的扁平式（SOP）或双列直插式（DIP）。主要特点：★含有输入多路选择器●三路立体声信号输入●输入增益可设置以与各种信源进行最佳匹配★四声道衰减●四个声道可独立控制。对平衡度和响度进行每级1.25dB的衰减和提升●独立的静音控制功能★所有的功能均通过串行I2C总线控制★有响度控制功能★音量控制每级1.25dB★高音和低音控制★输入与输出端可与外部均衡器和噪声抑制电路匹配管脚排列123456ABCD654321DCBATitleNumberRevisionSizeBDate:5-Aug-2002SheetofFile:E:\ÑîÓ±\7313\7313.DdbDrawnBy:VDDLOUDRR3GNDLRIN(R)OUT(R)SCLSDADIGGNDOUTLFOUTRFOUTLROUTRRBOUT(R)BIN(R)CREFR2R1LOUDLL3L2BOUT(L)BIN(L)OUT(L)IN(L)L1×ÜÏßÊý¾ÝÊäÈëµÍÒô¿ØÖÆÍøÂç×óÉùµÀÊäÈë×óÉùµÀÊäÈëÓÒÉùµÀÊäÈë¸ßÒô¿ØÖÆÍøÂç12345678910111213141516171819202122232425262728内部框图极限参数（若无特别说明，Tamb=25℃）参数符号参数范围单位电源电压Vs10.2V工作温度Topr-40∽+85℃贮存温度Tstg-55∽+150℃123456ABCD654321DCBATitleNumberRevisionSizeBDate:5-Aug-2002SheetofFile:E:\ÑîÓ±\7313\7313.DdbDrawnBy:ÒôÁ¿¿ØÖƵÍÒô¿ØÖƸßÒô¿ØÖÆÒôÁ¿¿ØÖƵÍÒô¿ØÖƸßÒô¿ØÖÆ´®ÐÐ×ÜÏßÒëÂëÆ÷+Ëø´æÆ÷¾²ÒôÊä³öË¥¼õÆ÷Êä³öË¥¼õÆ÷Êä³öË¥¼õÆ÷Êä³öË¥¼õÆ÷µçÔ´ÊäÈëÑ¡ÔñÓëÔöÒæ¿ØÖƾ²Òô¾²Òô¾²Òô13172768212052224262728232541819121615141391011×óÉùµÀÊäÈëÓÒÉùµÀÊäÈëCREFVDDÄ£ÄâOUTINLOUDNESSB-OUTB-INTREBLEÓÒºóÖÃÊä³öÓÒÇ°ÖÃÊä³öÊý×ÖµØSDASCL×óºóÖÃÊä³ö×óÇ°ÖÃÊä³öTREBLEB-INB-OUTLOUDNESSINOUT(L)(L)(L)(L)(L)(L)µØ(R)(R)(R)(R)(R)(R)×ÜÏß简明参数参数符号最小值典型值最大值单位电源电压Vs6910V最大输入信号Vcl2Vrms总谐波失真THD0.010.1%信噪比S/N106dB通道分离度，f=1kHzSc103dB音量控制：1.25dB/级-78.750dB低音和高音控制：2dB/级-14+14dB响度和平衡控制：1.25dB/级-38.750dB输入增益：3.75dB/级011.25dB静音衰减100dB电气参数（请参考测试线路，若无特别说明，Tamb=25℃，Vs=9.0V，RL=10kΩ，RG=600Ω，所有控制均为平坦状态，f=1kHz，G=0）参数符号测试条件最小值典型值最大值单位电源部分工作电源电压Vs69100V工作电源电流Is20.035.0mA电源纹波抑制比SVR6080dB输入选择部分输入阻抗RII输入端1，2，3355070kΩ最大输入电压VCL22.5Vrms输入信号分离度SIN80100dB输出负载RL7，17脚4kΩ最小输入增益GIN(MIN)-101dB最大输入增益GIN(MAX)11.5dB步阶分辨率GSTEP3.75dB输入噪声eING=11.25dB2uV直流电平漂移VDC两相邻增益级420mVG=18.75至静音4mV低音控制部分控制范围GB最大提升/衰减±12±14±16dB步阶分辨率BSTEP123dB内部反馈电阻RB344458kΩ高音控制部分控制范围Gt最大提升/衰减±13±14±15dB步阶分辨率TSTEP123dB音频输出部分最大输出电压VOCLTHD=0.3%22.5Vrms输出负载RL4kΩ参数符号测试条件最小值典型值最大值单位输出负载电容CL10nF输出阻抗ROUT3075120Ω输出直流电平VOUT4.24.54.8V综合指标输出噪声eNO带宽20∽20kHz，平坦，输出静音2.5uV带宽20∽20kHz，平坦，所有增益=0dB515uVA曲线，所有增益=0dB3uV信噪比S/N所有增益=0dB，V0=1Vrms106dB失真度THDAv=0,VIN=10mV0.010.1%Av=-20dB,VIN=1Vrms0.090.3%Av=-20dB,VIN=0.3Vrms0.04%左/右声道...
