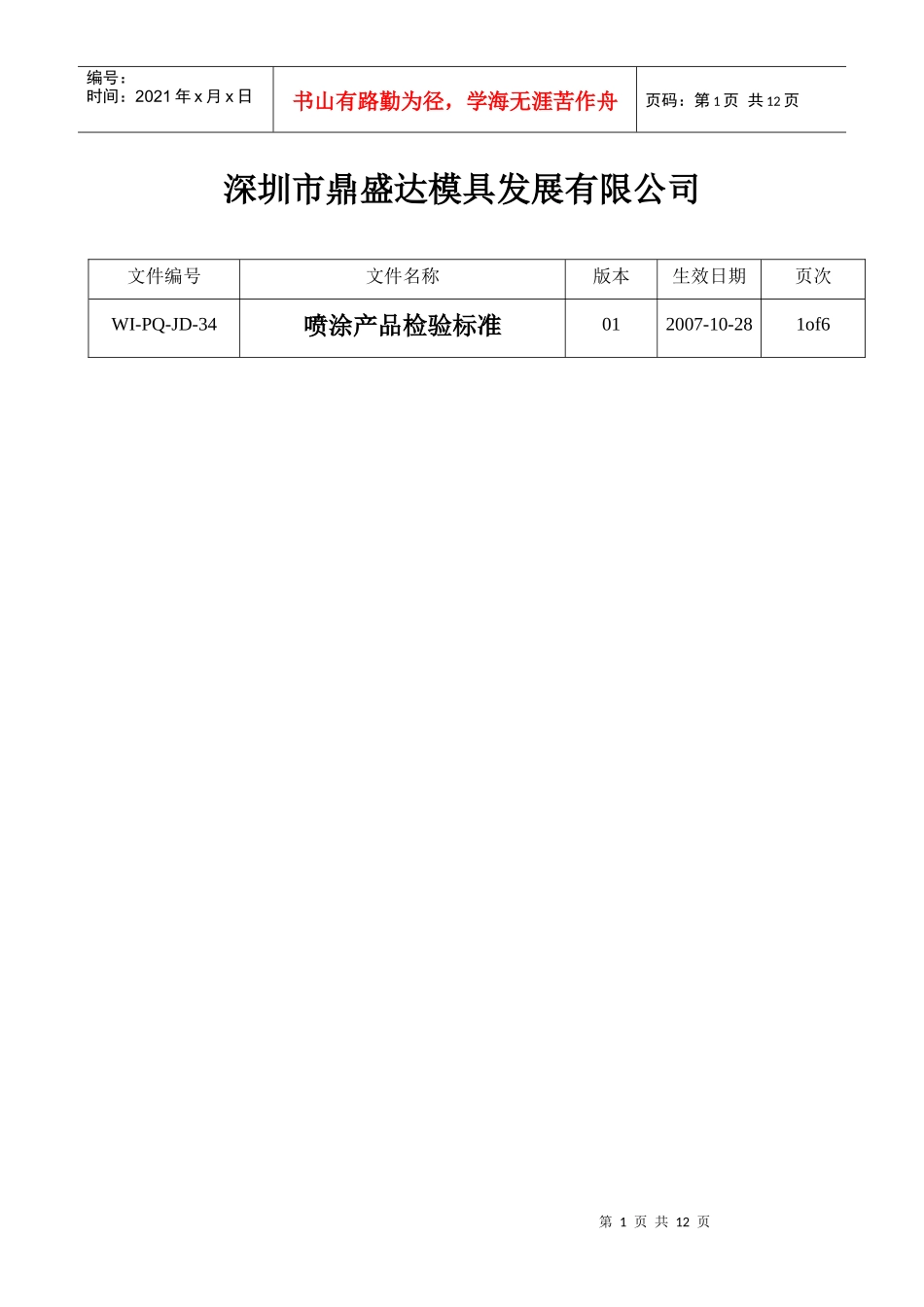

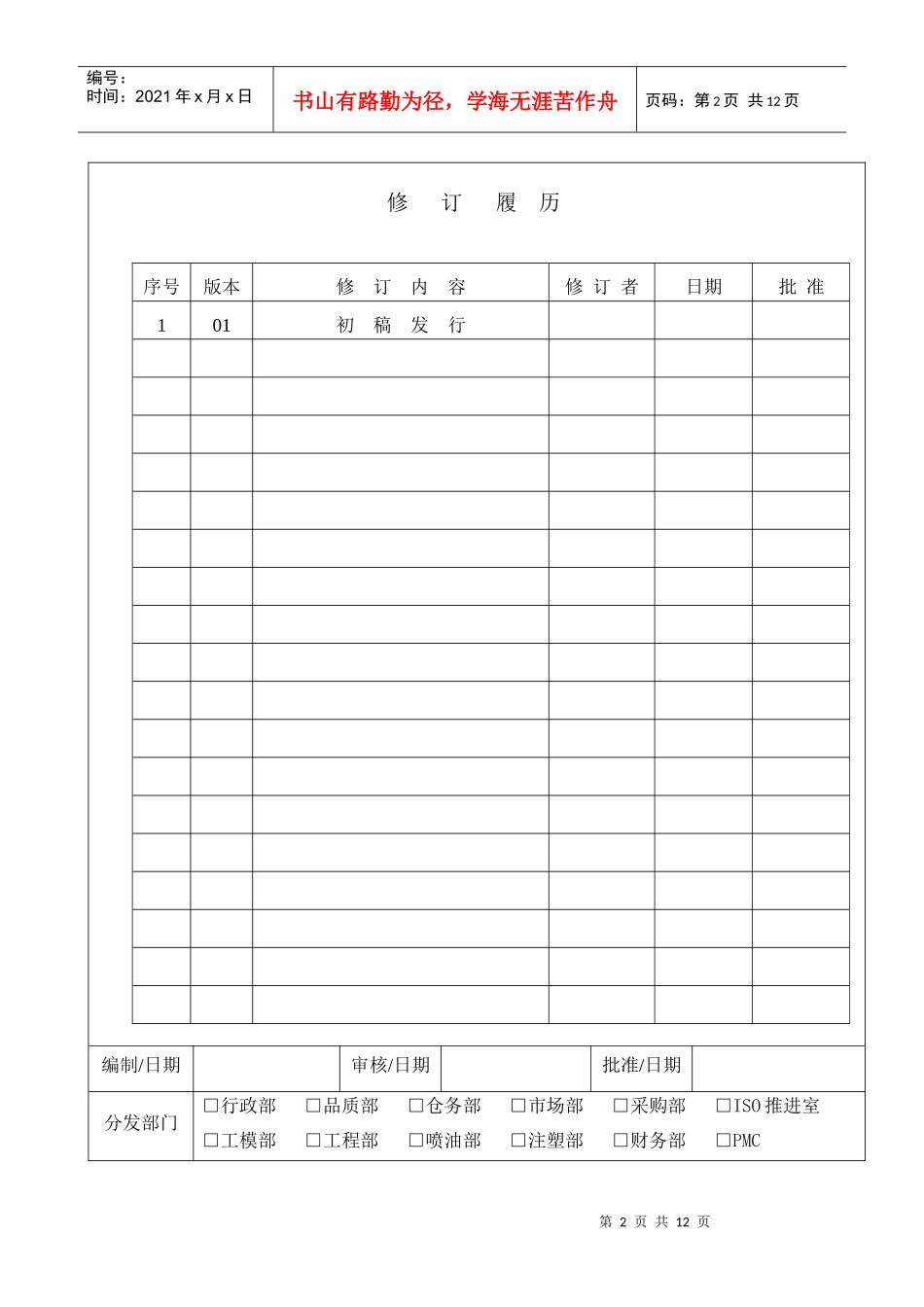

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页深圳市鼎盛达模具发展有限公司文件编号文件名称版本生效日期页次WI-PQ-JD-34喷涂产品检验标准012007-10-281of6第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页编制/日期审核/日期批准/日期分发部门□行政部□品质部□仓务部□市场部□采购部□ISO推进室□工模部□工程部□喷油部□注塑部□财务部□PMC修订履历序号版本修订内容修订者日期批准101初稿发行第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页深圳市鼎盛达模具发展有限公司文件编号文件名称版本生效日期页次WI-PQ-JD-34喷涂产品检验标准012007-10-282of6第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页1、目的：方便喷油类产品的检验、规范和统一产品喷油的工艺标准，维护喷油产品的质量，指导生产人员和检验人员的依据。2、适用范围：本标准适用于本司喷油产品质量标准，适用于喷油产品的质量检验，用于规范和统一产品外观检查标准。3、缺陷等级分类：3．1、严重缺陷：产品存在对使用都的人身及财产安全构成威胁的缺陷。3．2、主要缺陷：影响正常使用的功能缺陷，影响产品的使用和装配，顾客不能接受的结构及外观缺陷。3．3、次要缺陷：产品存在外观缺陷，但不对其功能与性能造成影响。4、抽样方案：采取MIL—STD—105E单次抽样检验方案（MAJ=0.4，MIN=1.0）5、检测区域划分：A面：正面B面：侧面C面：背面D面：零部件的内表面或装在内部的零件的外表面，正常使用时看不到的面6、缺陷定义不良项目不良描述积漆在喷漆表面出现局部的油漆堆积现象桔纹在漆层表面出现桔子皮状皱痕透底在漆层表面局部油漆层过薄而露出基体颜色的现象剥落在漆层表面出现涂层脱落现象褪色在漆层表面出现涂层掉色的现象颗粒在喷漆表面上附着的细小颗粒纤毛屑在漆层由纤维毛等而产生的细小线状现象色差漆层颜色出现与标准色板或客户样板的颜色差异异色点在产品表面出现的颜色异于周围的点色薄在印刷时出现的颜色异于周围的点光泽差异漆层表面光泽度超出标准样品的光泽差异漆面粗糙（流平差）漆层表面不平滑、粗糙漆面污点在漆层表面出现污点或污痕漆面损伤由于摩擦或滑划而造成习品表面留下点、线或块状的轻度残留线印记，目测看不出深度第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页深圳市鼎盛达模具发展有限公司文件编号文件名称版本生效日期页次WI-PQ-JD-34喷涂产品检验标准012007-10-283of6第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页7、缺陷代码表8、手机检验条件及环境8．1、距离：人眼与被测物表面的距离为250mm~350mm8．2、时间：每片检查时间不超过10s±5s8．3、位置：检视面与桌面成45°，上下左右转动15°8．4、照明：600-800LUX或两盏40W冷白荧光灯，光源距被测物表面500mm~550mm8．5、视力要求：裸视或矫正视力在1.0以上且无色盲9、技术要求测试环境：室温20°至25°之间，湿度65+/-20%9．1尺寸要求尺寸按照工程图纸所要求尺寸测量。不可超出工程图纸给出的公差。9．2附着力测试用锋利（或用百格刀直接划）的刀片在测试样本表面轻划10×10小网格（1mm×1mm），每一条划线应深及表面涂层的底层。使用毛刷将待测区域的粉屑清理干净使用3M600胶带粘附于待测区使用橡皮擦加强胶带与待测区之间接触面积后，静置90S+/-30S反向将胶带从待测区撕脱，以90°的角度同一位置撕脱2至3次结果判定：外观无鼓起、打皱、裂痕、变形、脱落等，且附着力测试合格9．3、喷漆耐磨测试将产品放于RCA试验机上用175g力对同一点进行摩擦，测试次数为350次（可按照客户要求来决定次数）结果判定：耐磨点涂层不能脱落，不可露出底材质地9．4、铅笔硬度测试将铅笔芯削成圆柱形（使用中华牌2H铅笔），并在400号砂纸上磨平（边缘不可有破损及缺口），装在铅笔硬度测试仪上以1KG的力度，使铅笔与水...
