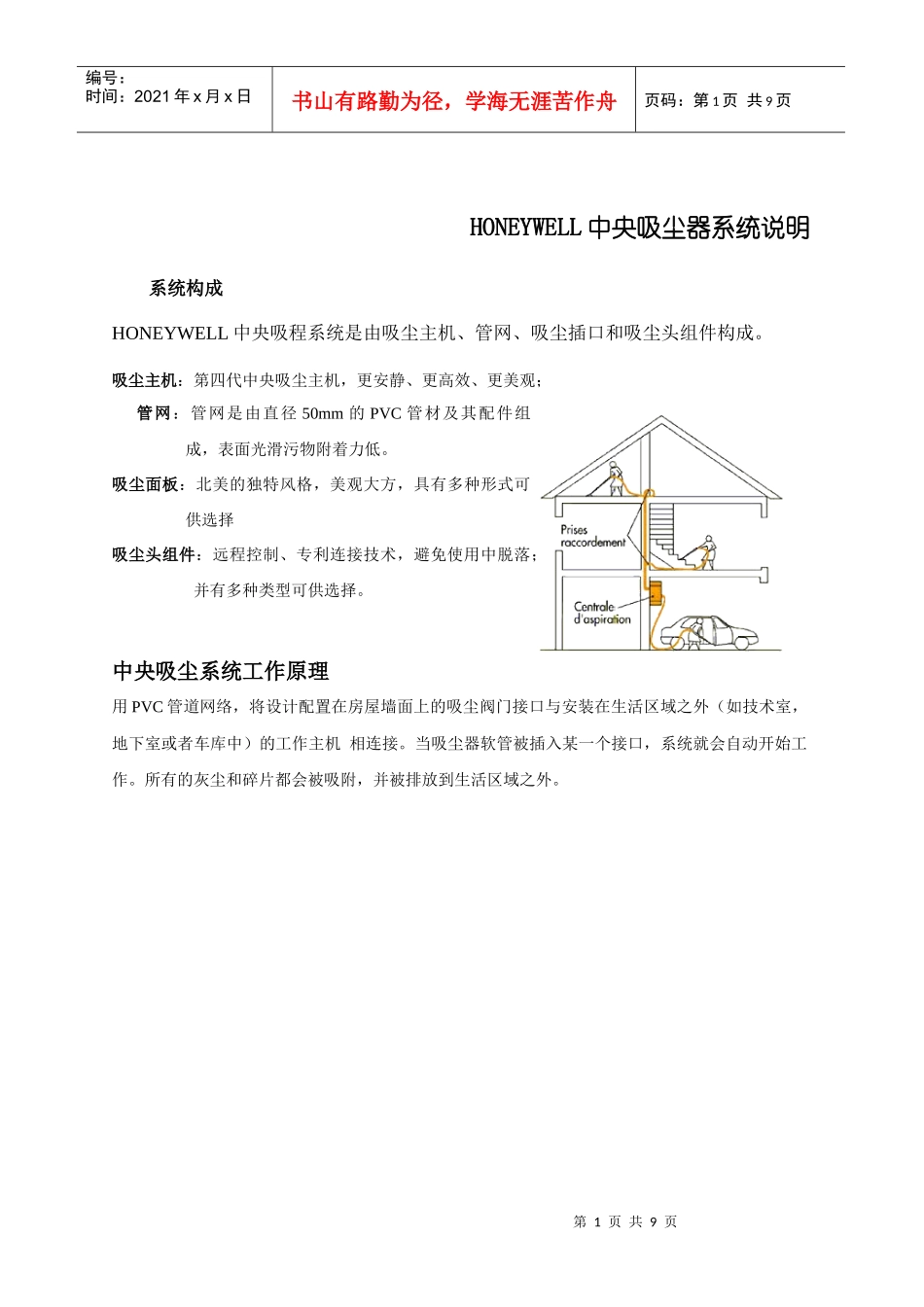

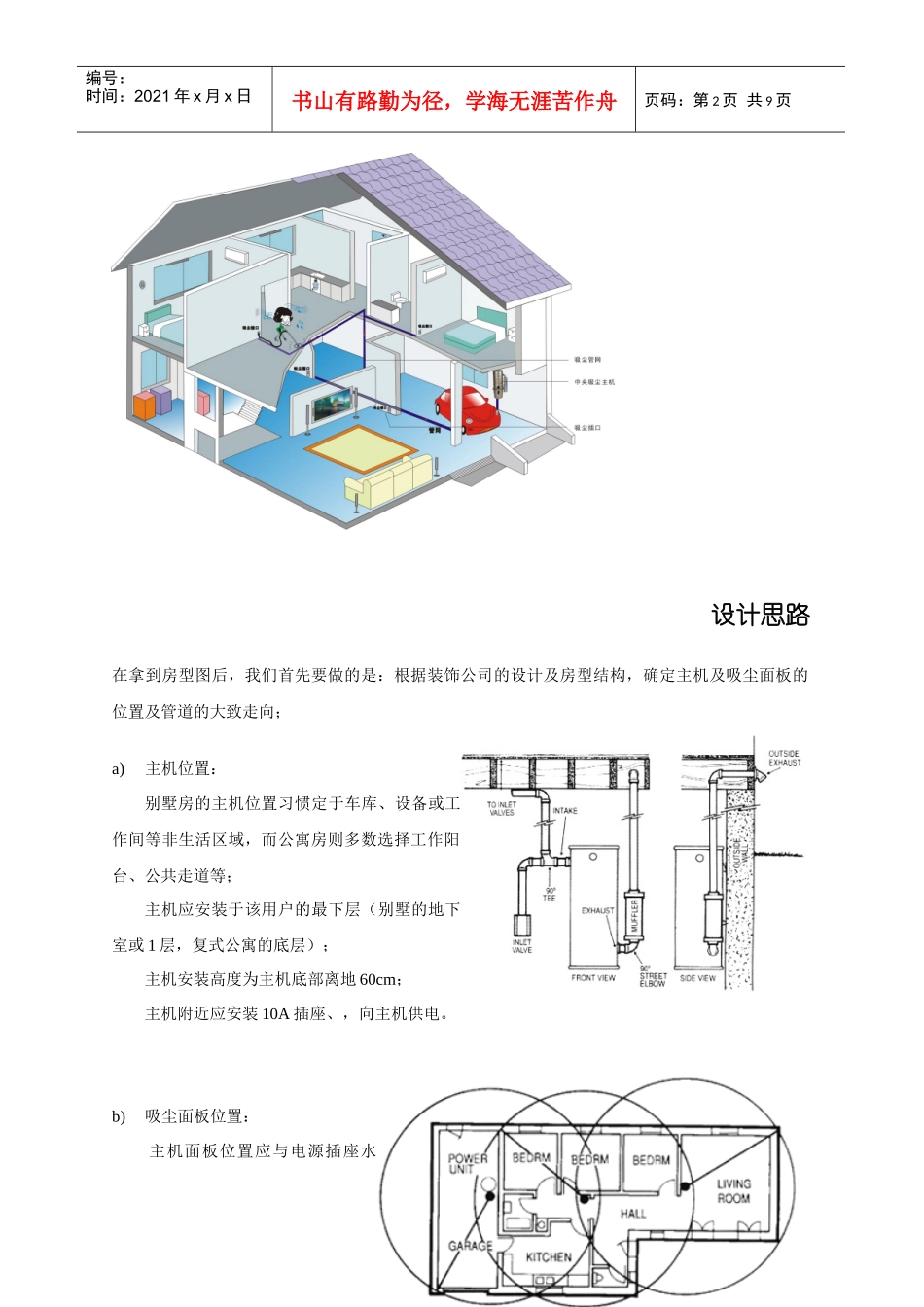

第0页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共9页HONEYWELL（霍尼韦尔）——中央吸尘系统设计、安装施工手册第1页共9页第0页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页HONEYWELL中央吸尘器系统说明系统构成HONEYWELL中央吸程系统是由吸尘主机、管网、吸尘插口和吸尘头组件构成。吸尘主机：第四代中央吸尘主机，更安静、更高效、更美观；管网：管网是由直径50mm的PVC管材及其配件组成，表面光滑污物附着力低。吸尘面板：北美的独特风格，美观大方，具有多种形式可供选择吸尘头组件：远程控制、专利连接技术，避免使用中脱落；并有多种类型可供选择。中央吸尘系统工作原理用PVC管道网络，将设计配置在房屋墙面上的吸尘阀门接口与安装在生活区域之外（如技术室，地下室或者车库中）的工作主机相连接。当吸尘器软管被插入某一个接口，系统就会自动开始工作。所有的灰尘和碎片都会被吸附，并被排放到生活区域之外。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页设计思路在拿到房型图后，我们首先要做的是：根据装饰公司的设计及房型结构，确定主机及吸尘面板的位置及管道的大致走向；a)主机位置：别墅房的主机位置习惯定于车库、设备或工作间等非生活区域，而公寓房则多数选择工作阳台、公共走道等；主机应安装于该用户的最下层（别墅的地下室或1层，复式公寓的底层）；主机安装高度为主机底部离地60cm；主机附近应安装10A插座、，向主机供电。b)吸尘面板位置：主机面板位置应与电源插座水第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页平，既离地300mm；并且尽量靠近门口、楼梯口或电源插座，注意避免与家具冲突；尽量避免安装在结构墙或柱上。c)吸尘管道：使用外径为50mm的PVC管道。根据不同的施工方式,水平管道应该吊顶、地板龙骨或楼板内排放，避免外露；垂直管道除了直接向上连接面板之外，应选择管井或管道内穿越楼层。d)其它注意：面板的位置必须确保远程控制软管能覆盖房屋内至少98％以上的面积。除吸尘面板后的弯头为90度以外，其它90度弯处均需要由2个45度组合而成。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页e)安装流程：安装管线――吸力检查――管线标注――墙壁开槽安装吸口――主机安装――主机测试――交付使用施工方式为水平管道走吊顶或夹墙、垂直管道开槽布管。所以工期约在8-10天左右（每幢）。f)主机选型：选择什么功率规格的主机，并不是完全按照使用房间的实际面积，而是要更多考虑到管道的长度与走向；所以，只有在大致确定主机、面板位置及管道走向后，才能更合理的选择主机的型号。安装施工手册根据施工方式的不同，我们推荐２种比较常见的施工方式：管道预埋：在房屋施工前，在墙体内预先设计PVC管道的位置。在房屋土建施工时，边施工边进行布管。毛胚房的安装：对于已完成土建的毛胚房，可采取垂直管道墙面开槽，水平管道走吊顶的施工方式。另也有将以上２种施工方式相结合的，垂直管道预先埋入混凝土，水平管道后接，走吊顶确定以上思路并设计出一个比较合理和完整的平面施工图纸后，我们要开始着手安装工作了；a)准备工作清点材料：安装前须仔细阅读中央吸尘系统管道走向布置平面图及材料汇总表，清查主机，吸尘面板，面板底座，吸尘管道及其连接件的数量及规格；所需工具：1.3厘米电钻；5.7厘米孔锯；钢制卷尺；十字改锥；钢丝钳；弓锯或小手锯；锤子；石工钻头；凿子；小刀；电工胶带；剃皮刀。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页b)安装吸尘管路应使用带有少量弯管管路的系统，为了避免在安装管路和连接件时出现堵塞问题，安装前须将管材内部清除干净。根据施工图量好管路尺寸并切好管子，注意管子一定要切直；管子的毛刺一定要去掉，不得有裂纹、毛刺、凹凸缩口和碎渣等杂质存在，切口平面倾斜偏差应不大于管径的10%，且不大于3mm，管子要插进连接件1。9cm...
