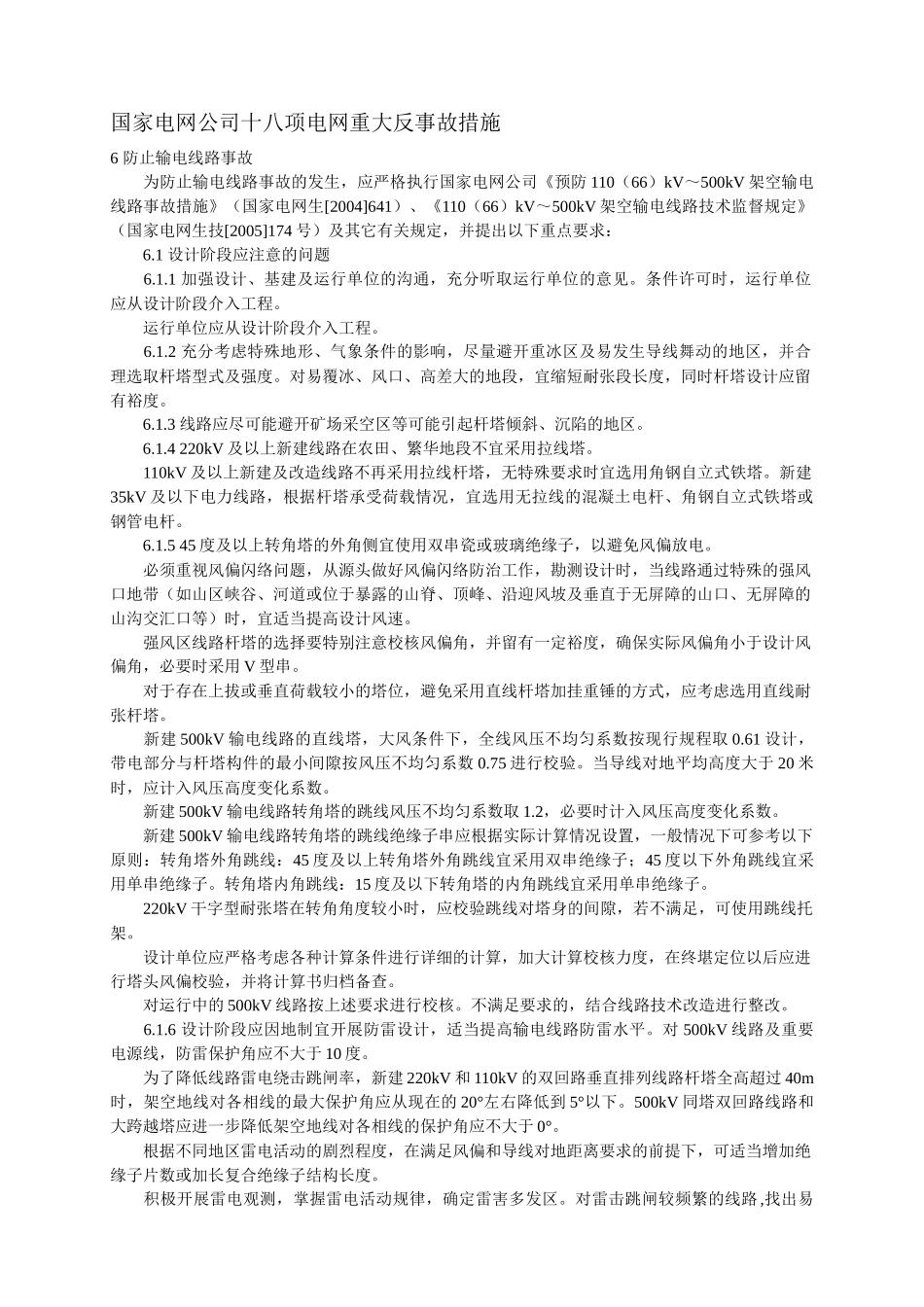

国家电网公司十八项电网重大反事故措施6防止输电线路事故为防止输电线路事故的发生，应严格执行国家电网公司《预防110（66）kV～500kV架空输电线路事故措施》（国家电网生[2004]641）、《110（66）kV～500kV架空输电线路技术监督规定》（国家电网生技[2005]174号）及其它有关规定，并提出以下重点要求：6.1设计阶段应注意的问题6.1.1加强设计、基建及运行单位的沟通，充分听取运行单位的意见。条件许可时，运行单位应从设计阶段介入工程。运行单位应从设计阶段介入工程。6.1.2充分考虑特殊地形、气象条件的影响，尽量避开重冰区及易发生导线舞动的地区，并合理选取杆塔型式及强度。对易覆冰、风口、高差大的地段，宜缩短耐张段长度，同时杆塔设计应留有裕度。6.1.3线路应尽可能避开矿场采空区等可能引起杆塔倾斜、沉陷的地区。6.1.4220kV及以上新建线路在农田、繁华地段不宜采用拉线塔。110kV及以上新建及改造线路不再采用拉线杆塔，无特殊要求时宜选用角钢自立式铁塔。新建35kV及以下电力线路，根据杆塔承受荷载情况，宜选用无拉线的混凝土电杆、角钢自立式铁塔或钢管电杆。6.1.545度及以上转角塔的外角侧宜使用双串瓷或玻璃绝缘子，以避免风偏放电。必须重视风偏闪络问题，从源头做好风偏闪络防治工作，勘测设计时，当线路通过特殊的强风口地带（如山区峡谷、河道或位于暴露的山脊、顶峰、沿迎风坡及垂直于无屏障的山口、无屏障的山沟交汇口等）时，宜适当提高设计风速。强风区线路杆塔的选择要特别注意校核风偏角，并留有一定裕度，确保实际风偏角小于设计风偏角，必要时采用V型串。对于存在上拔或垂直荷载较小的塔位，避免采用直线杆塔加挂重锤的方式，应考虑选用直线耐张杆塔。新建500kV输电线路的直线塔，大风条件下，全线风压不均匀系数按现行规程取0.61设计，带电部分与杆塔构件的最小间隙按风压不均匀系数0.75进行校验。当导线对地平均高度大于20米时，应计入风压高度变化系数。新建500kV输电线路转角塔的跳线风压不均匀系数取1.2，必要时计入风压高度变化系数。新建500kV输电线路转角塔的跳线绝缘子串应根据实际计算情况设置，一般情况下可参考以下原则：转角塔外角跳线：45度及以上转角塔外角跳线宜采用双串绝缘子；45度以下外角跳线宜采用单串绝缘子。转角塔内角跳线：15度及以下转角塔的内角跳线宜采用单串绝缘子。220kV干字型耐张塔在转角角度较小时，应校验跳线对塔身的间隙，若不满足，可使用跳线托架。设计单位应严格考虑各种计算条件进行详细的计算，加大计算校核力度，在终堪定位以后应进行塔头风偏校验，并将计算书归档备查。对运行中的500kV线路按上述要求进行校核。不满足要求的，结合线路技术改造进行整改。6.1.6设计阶段应因地制宜开展防雷设计，适当提高输电线路防雷水平。对500kV线路及重要电源线，防雷保护角应不大于10度。为了降低线路雷电绕击跳闸率，新建220kV和110kV的双回路垂直排列线路杆塔全高超过40m时，架空地线对各相线的最大保护角应从现在的20°左右降低到5°以下。500kV同塔双回路线路和大跨越塔应进一步降低架空地线对各相线的保护角应不大于0°。根据不同地区雷电活动的剧烈程度，在满足风偏和导线对地距离要求的前提下，可适当增加绝缘子片数或加长复合绝缘子结构长度。积极开展雷电观测，掌握雷电活动规律，确定雷害多发区。对雷击跳闸较频繁的线路,找出易击点，采取综合防雷措施（包括降低杆塔接地电阻、改善接地网的敷设方式、适当加强绝缘、增设耦合地线、使用线路型带串联间隙的金属氧化物避雷器等手段），降低线路的雷击跳闸率和事故率。6.1.7做好防洪、防汛设计。输电线路应按50年一遇防洪标准进行设计。对可能遭受洪水、暴雨冲刷的杆塔应采取可靠的防汛措施；铁塔的基础护墙要有足够强度，并有良好的排水措施。6.1.8对于重要的直线型交叉跨越塔，包括跨越110kV及以上线路、铁路、高等级公路和高速公路、通航河流等，应采用双悬垂串、V型或八字型绝缘子串结构，并尽可能采用双独立挂点。高等级公路是指二级公路以上。500kV线路双串绝缘子间距应不小于60cm。各个电压等级的双串绝缘子宜采用八字型绝缘子串结构，以便提高耐雷水平...
