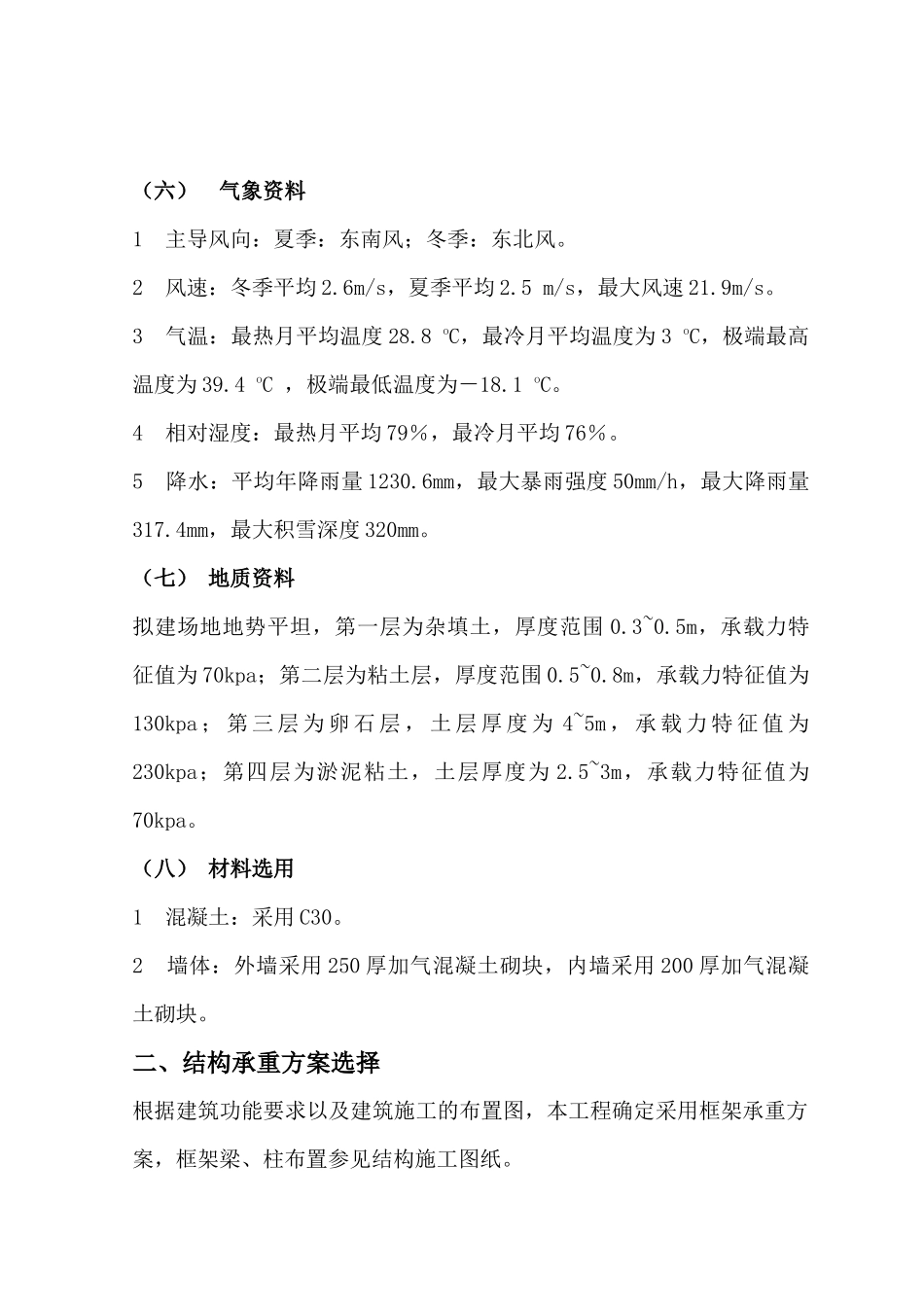

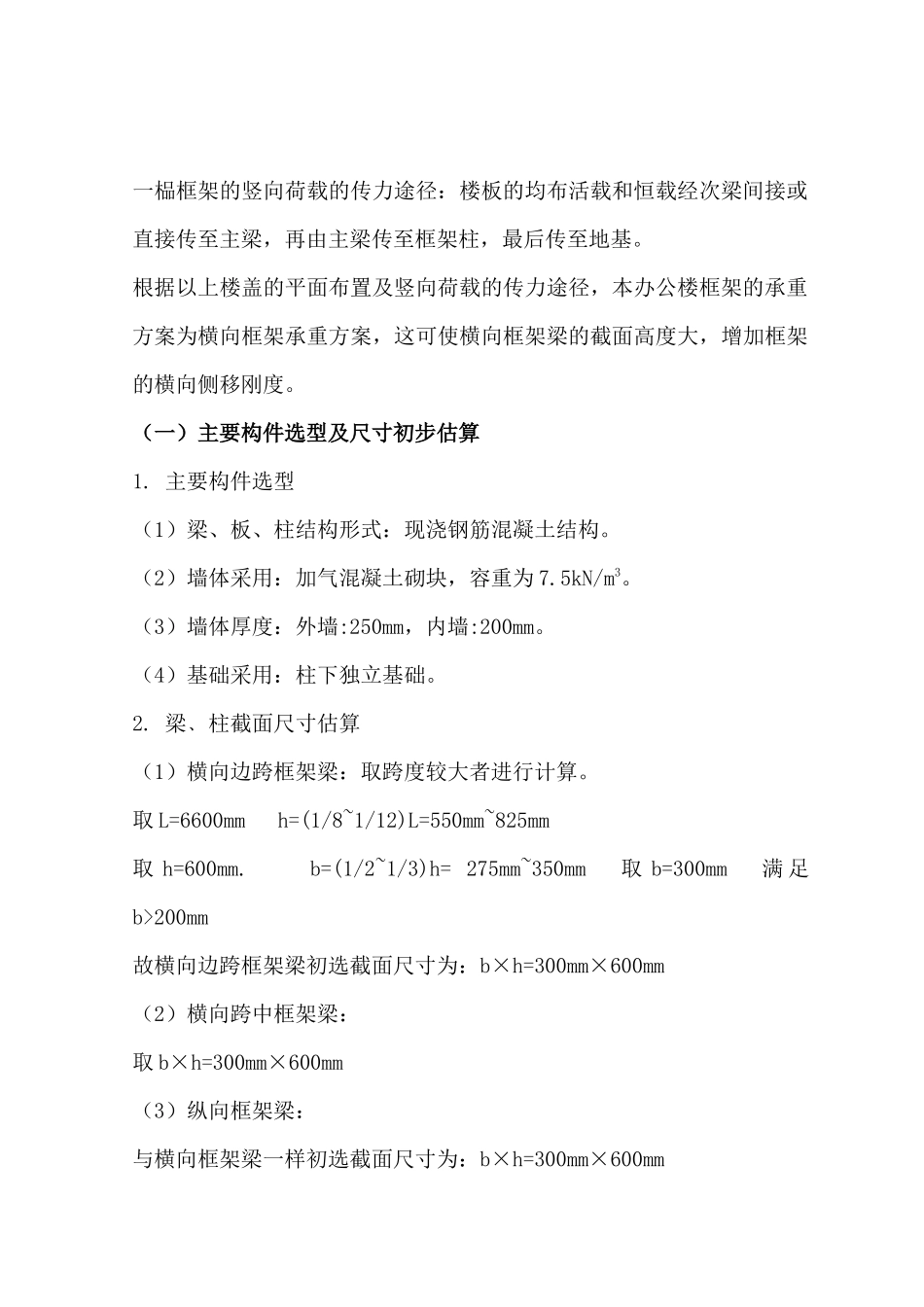

一、设计资料（一）工程名称兰州市某小区住宅楼设计1规模：6层住宅楼，建筑面积约6000平方米左右。2使用要求：住宅楼内设起居室、卧室、餐厅等；每套均设卫生间。建筑立面为简捷、流畅的现代风格。3屋面为上人保温隔热屋面。4层高为2.9m。5楼面、屋面采用现浇板。6房屋结构为框架结构。7填充墙采用加气混凝土砌块（容重为7.5kN/m3）。（二）建筑物地点甘肃省兰州市城关区某地。（三）工程概况建筑总高度为17.4m，共6层。室外绝对标高为28.5m，室内外高差为0.45m，底层室内设计标高±0.000。（四）建筑等级建筑物设计使用年限50年，耐火等级为二级，防水等级为二级，耐久等级为二级。（五）抗震设防抗震设防烈度为7度，抗震等级为三级。（六）气象资料1主导风向：夏季：东南风；冬季：东北风。2风速：冬季平均2.6m/s，夏季平均2.5m/s，最大风速21.9m/s。3气温：最热月平均温度28.8oC，最冷月平均温度为3oC，极端最高温度为39.4oC，极端最低温度为－18.1oC。4相对湿度：最热月平均79％，最冷月平均76％。5降水：平均年降雨量1230.6mm，最大暴雨强度50mm/h，最大降雨量317.4mm，最大积雪深度320mm。（七）地质资料拟建场地地势平坦，第一层为杂填土，厚度范围0.3~0.5m，承载力特征值为70kpa；第二层为粘土层，厚度范围0.5~0.8m，承载力特征值为130kpa；第三层为卵石层，土层厚度为4~5m，承载力特征值为230kpa；第四层为淤泥粘土，土层厚度为2.5~3m，承载力特征值为70kpa。（八）材料选用1混凝土：采用C30。2墙体：外墙采用250厚加气混凝土砌块，内墙采用200厚加气混凝土砌块。二、结构承重方案选择根据建筑功能要求以及建筑施工的布置图，本工程确定采用框架承重方案，框架梁、柱布置参见结构施工图纸。一榀框架的竖向荷载的传力途径：楼板的均布活载和恒载经次梁间接或直接传至主梁，再由主梁传至框架柱，最后传至地基。根据以上楼盖的平面布置及竖向荷载的传力途径，本办公楼框架的承重方案为横向框架承重方案，这可使横向框架梁的截面高度大，增加框架的横向侧移刚度。（一）主要构件选型及尺寸初步估算1.主要构件选型（1）梁、板、柱结构形式：现浇钢筋混凝土结构。（2）墙体采用：加气混凝土砌块，容重为7.5kN/m3。（3）墙体厚度：外墙:250mm，内墙:200mm。（4）基础采用：柱下独立基础。2.梁﹑柱截面尺寸估算（1）横向边跨框架梁：取跨度较大者进行计算。取L=6600mmh=(1/8~1/12)L=550mm~825mm取h=600mm.b=(1/2~1/3)h=275mm~350mm取b=300mm满足b>200mm故横向边跨框架梁初选截面尺寸为：b×h=300mm×600mm（2）横向跨中框架梁：取b×h=300mm×600mm（3）纵向框架梁：与横向框架梁一样初选截面尺寸为：b×h=300mm×600mm（4）框架柱：取b=h=500mm柱初选截面尺寸为：b×h=500mm×500mm（5）板：双向板，一般不做刚度验算的板的最小厚度为H=(1/45~1/50)lox=72mm~80mm，取板厚为100mm。（二）确定结构计算简图1.三个假设（1）平面结构假定：认为每一方向的水平力只由该方向的抗侧力结构承担，垂直于该方向的抗侧力结构不受力；（2）楼板在自身平面内在水平荷载作用下，框架之间不产生相对位移；（3）不考虑水平荷载作用下的扭转作用。梁﹑柱惯性矩计算梁惯性距：主梁b×h=300mm×600mmI0=bh3/12=300×6003/12=5.4×109mm4次梁b×h=250mm×500mmI0=bh3/12=250×5003/12=2.6×109mm4柱惯性距b×h=500mm×500mmI0=bh3/12=500×5003/12=5.2×109mm4梁线刚度：边跨：i=2I0EC/l=2×5.4×109Ec/6600=1.64×106Ec中跨：i=2I0EC/l=2×5.4×109Ec/3000=3.6×106Ec柱线刚度：标准层：i=I0EC/H=5.2×109Ec/3600=1.44×106Ec底层：i=I0EC/H=5.2×109Ec/5200=1.0×106Ec三荷载计算（一）恒载标准值计算（1）屋面保护层：30厚C20细石混凝土防水0.03m×24kN/m3=0.72kN/m2防水层：三毡四油铺小石子0.4kN/m2找平层：15厚水泥沙浆0.015m×20kN/m3=0.30kN/m2找坡层：40厚水泥石灰焦渣砂浆2﹪找平0.04m×14kN/m3=0.56kN/m2保温层：80厚矿渣水泥0.08m×14.5kN/m3=1.16kN/m2结构层：100厚现浇钢筋砼板0.1m×25kN/m3=2.5kN/m2抹灰层：10厚混合砂浆0.01m×17kN/m3=0.17kN/m2合计5.81kN/m2（2）标准层楼面12mm厚...
