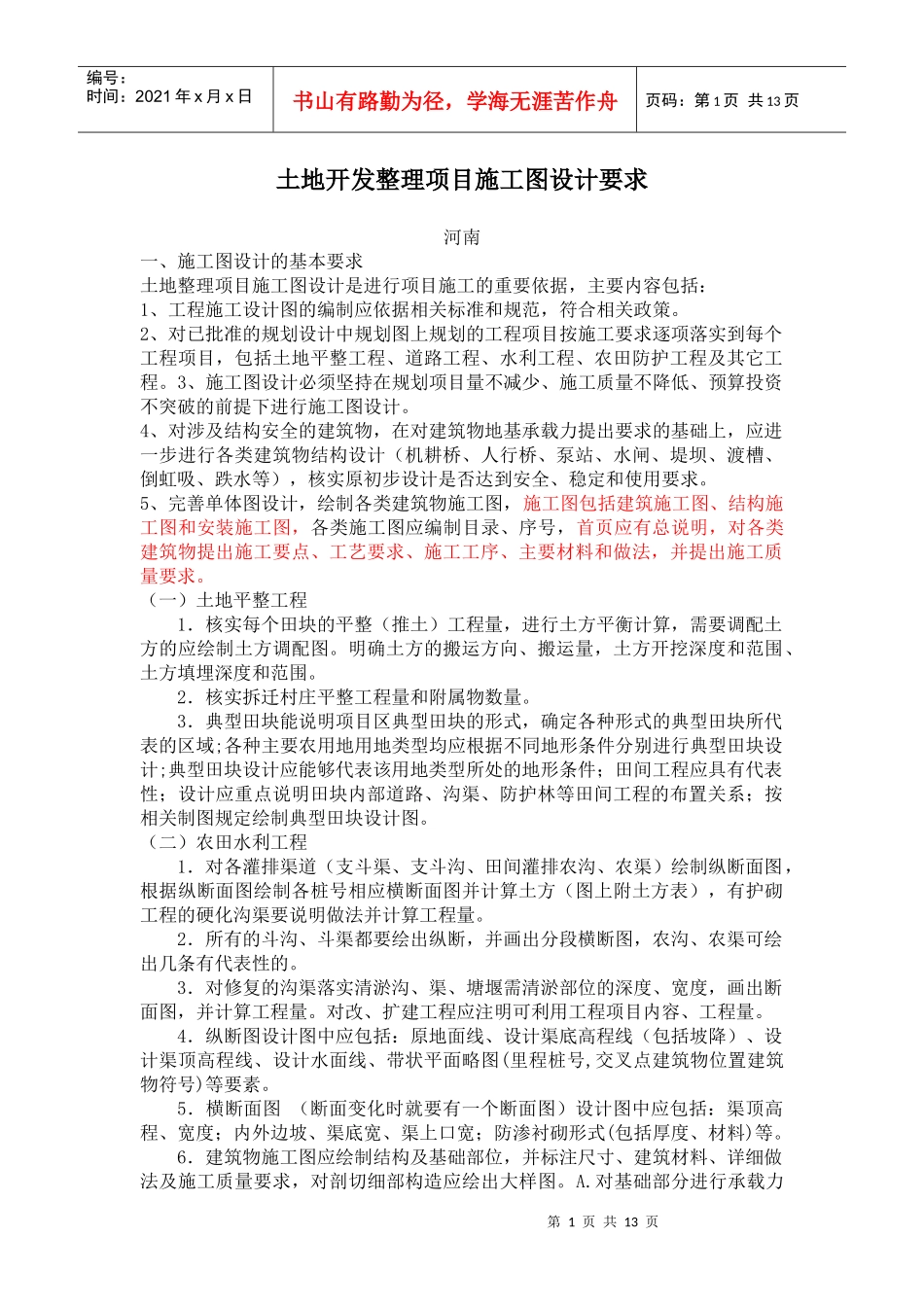

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页土地开发整理项目施工图设计要求河南一、施工图设计的基本要求土地整理项目施工图设计是进行项目施工的重要依据，主要内容包括：1、工程施工设计图的编制应依据相关标准和规范，符合相关政策。2、对已批准的规划设计中规划图上规划的工程项目按施工要求逐项落实到每个工程项目，包括土地平整工程、道路工程、水利工程、农田防护工程及其它工程。3、施工图设计必须坚持在规划项目量不减少、施工质量不降低、预算投资不突破的前提下进行施工图设计。4、对涉及结构安全的建筑物，在对建筑物地基承载力提出要求的基础上，应进一步进行各类建筑物结构设计（机耕桥、人行桥、泵站、水闸、堤坝、渡槽、倒虹吸、跌水等），核实原初步设计是否达到安全、稳定和使用要求。5、完善单体图设计，绘制各类建筑物施工图，施工图包括建筑施工图、结构施工图和安装施工图，各类施工图应编制目录、序号，首页应有总说明，对各类建筑物提出施工要点、工艺要求、施工工序、主要材料和做法，并提出施工质量要求。（一）土地平整工程1．核实每个田块的平整（推土）工程量，进行土方平衡计算，需要调配土方的应绘制土方调配图。明确土方的搬运方向、搬运量，土方开挖深度和范围、土方填埋深度和范围。2．核实拆迁村庄平整工程量和附属物数量。3．典型田块能说明项目区典型田块的形式，确定各种形式的典型田块所代表的区域;各种主要农用地用地类型均应根据不同地形条件分别进行典型田块设计;典型田块设计应能够代表该用地类型所处的地形条件；田间工程应具有代表性；设计应重点说明田块内部道路、沟渠、防护林等田间工程的布置关系；按相关制图规定绘制典型田块设计图。（二）农田水利工程1．对各灌排渠道（支斗渠、支斗沟、田间灌排农沟、农渠）绘制纵断面图，根据纵断面图绘制各桩号相应横断面图并计算土方（图上附土方表），有护砌工程的硬化沟渠要说明做法并计算工程量。2．所有的斗沟、斗渠都要绘出纵断，并画出分段横断图，农沟、农渠可绘出几条有代表性的。3．对修复的沟渠落实清淤沟、渠、塘堰需清淤部位的深度、宽度，画出断面图，并计算工程量。对改、扩建工程应注明可利用工程项目内容、工程量。4．纵断图设计图中应包括：原地面线、设计渠底高程线（包括坡降）、设计渠顶高程线、设计水面线、带状平面略图(里程桩号,交叉点建筑物位置建筑物符号)等要素。5．横断面图（断面变化时就要有一个断面图）设计图中应包括：渠顶高程、宽度；内外边坡、渠底宽、渠上口宽；防渗衬砌形式(包括厚度、材料)等。6．建筑物施工图应绘制结构及基础部位，并标注尺寸、建筑材料、详细做法及施工质量要求，对剖切细部构造应绘出大样图。A.对基础部分进行承载力第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页验算，对有基础处理要求的建筑物，提出基础处理方式和方法。B.对混凝土结构建筑物，根据现浇或预制情况提出设计强度指标、钢筋构造要求。C.有配筋的结构应对各部位分别绘制钢筋布置图，列钢筋材料表等。如井房按建筑专业要求应有：平面图、立面图、剖面图、结构图；墙体、屋顶、基础等施工详图；建筑要求、粉刷、楼地面构造、门窗等。7．管道工程应根据管道走向与轴线绘制管道布局图；对管道基础应绘出大样图、标注尺寸并说明做法；对管道接头和管道控制设备部位应绘制大样图，说明接头（或接口）及管道控制设备部位做法；对管道中的每个管件绘制施工图，并说明规格、型号；对管道中的阀门井、沟槽开挖填埋等同建筑物施工图。如喷灌、管灌工程应包括出水口结构图，微灌、喷灌、管灌的材料，设备、名称、型号、性能要求。8．机井结构图应包括井口、井壁管、过滤管(包括滤料)、井深、地层状况、管径材料、井管封闭。大口井包括大口井的井径、深度、井筒、壁厚等。9．水窖应有集雨场说明、面积、材料；水池应有结构图、水池尺寸、池壁材料、加盖、进出水管路。10．电气设备主要标明：设备规格型号、变压器容量型号、电动机型号、电线电缆型号、电杆型号(高、直径)、开关...
