挖孔桩安全专项施工方案(专家论证)VIP免费

挖孔桩安全专项施工方案(专家论证)_第1页
1/35
挖孔桩安全专项施工方案(专家论证)_第2页
2/35
挖孔桩安全专项施工方案(专家论证)_第3页
3/35

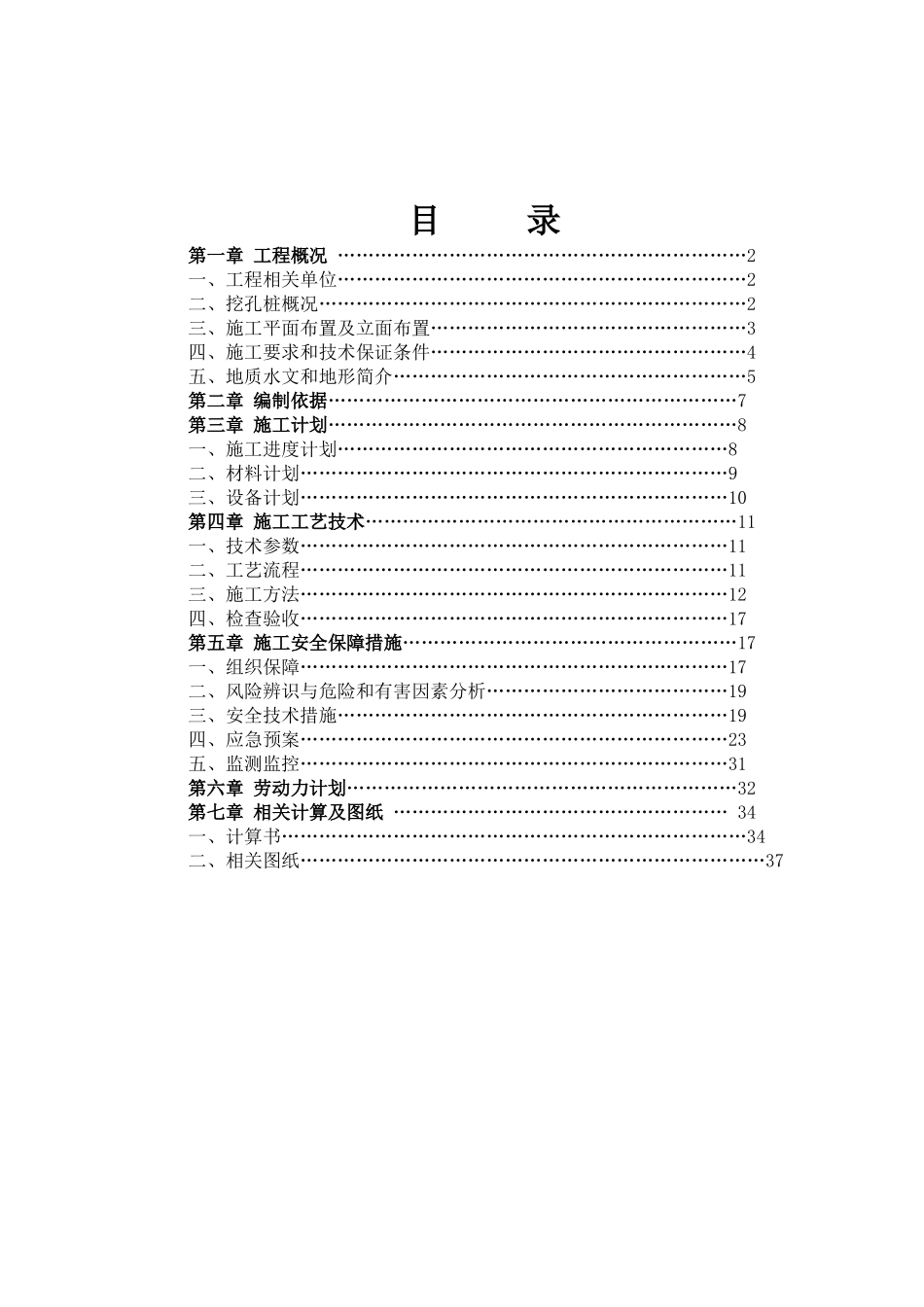

目录第一章工程概况…………………………………………………………2一、工程相关单位…………………………………………………………2二、挖孔桩概况……………………………………………………………2三、施工平面布置及立面布置……………………………………………3四、施工要求和技术保证条件……………………………………………4五、地质水文和地形简介…………………………………………………5第二章编制依据…………………………………………………………7第三章施工计划…………………………………………………………8一、施工进度计划………………………………………………………8二、材料计划……………………………………………………………9三、设备计划……………………………………………………………10第四章施工工艺技术……………………………………………………11一、技术参数……………………………………………………………11二、工艺流程……………………………………………………………11三、施工方法……………………………………………………………12四、检查验收……………………………………………………………17第五章施工安全保障措施………………………………………………17一、组织保障……………………………………………………………17二、风险辨识与危险和有害因素分析…………………………………19三、安全技术措施………………………………………………………19四、应急预案……………………………………………………………23五、监测监控……………………………………………………………31第六章劳动力计划………………………………………………………32第七章相关计算及图纸………………………………………………34一、计算书…………………………………………………………………34二、相关图纸…………………………………………………………………37第一章工程概况一、工程相关单位1、工程名称:xxxxxxxxxxxxxxxxx2、工程地点:3、建设单位:4、监理单位:5、设计单位:6、施工单位:7、地勘单位:二、挖孔桩概况1、挖孔桩范围或部位:根据工程现场和周围环境的考察,1-56/S、T轴线桩的位置在已形成7-12米高边坡上,边坡高度为16m,边坡放坡系数为1:1.2,在中间8m处设置2.5m宽的放阶平台。设计原采用旋挖桩基础,由于旋挖机械体型庞大需要较平较大的施工作业环境,而处于边坡上的114根桩根本无法采用这样的大型机械进行钻孔施工。设计变更为人工挖孔桩;从勘察报告查得,S轴边坡部位地质上部为土石方回填区域,无大量地下水、无有毒有害气体,适宜采用人工挖孔桩。因此桩基设计修改为人工挖孔桩。2、其他概况:XXXXXXXXX工程房位于重庆市XXXXXXXXXXXX新城工业园。属于丁类多层厂房,建筑层数为5层,建筑高度22米,结构为钢筋混凝土框架结构。本高程±0.000标高相当与黄海高程217.8m。总建筑面积为:191857.22平米。建筑基底面积45535.76平米。东、西两侧为已建厂房,北侧为温泉大道,南侧为混凝土搅拌站。本工程建筑抗震设防烈度为6度;建筑工程等级一级,屋面防水等级二级,设计耐火等级为二级。设计使用年限50年。3、桩基情况:1)本工程的人工挖孔桩,持力层为中风化泥岩石天然单轴抗压强度≥7.100MPa。持力层为中风化砂岩石饱和天然单轴抗压强度≥11.400MPa。嵌岩深度为1800~3200mm.2)本工程人工挖孔桩为ZH11、ZH2a、ZH3a,桩的位置为1~13/T轴,6~56/S轴,56/Q~S轴,56~57/Q轴,共计114根。3)材料:钢筋混凝土护壁混凝土采用C35,桩芯采用C35,Ⅰ级钢筋HPB300级,Ⅲ级钢筋HRB400级,桩身保护层厚度为50mm。4)根据现场标高和超前钻地勘报告,S轴边坡上桩回填深度约5~8米,最长桩长约16~26米。桩间净距:桩间最小净距为2800mm。桩孔必须每挖深1m护壁一次,严禁只下挖不及时护壁的危险做法。强风化岩层内仍应做护壁。5)人工挖孔桩参数表序号桩代号桩端持力层名称单桩承载力特征值(KN)桩身直径D(mm)桩深(m)数量(根)1ZH2a中风化砂岩5280120018~26942ZH11中风化砂岩6445120012~15133ZH3a中风化砂岩4735120018~2674、相邻建筑情况1-56...
