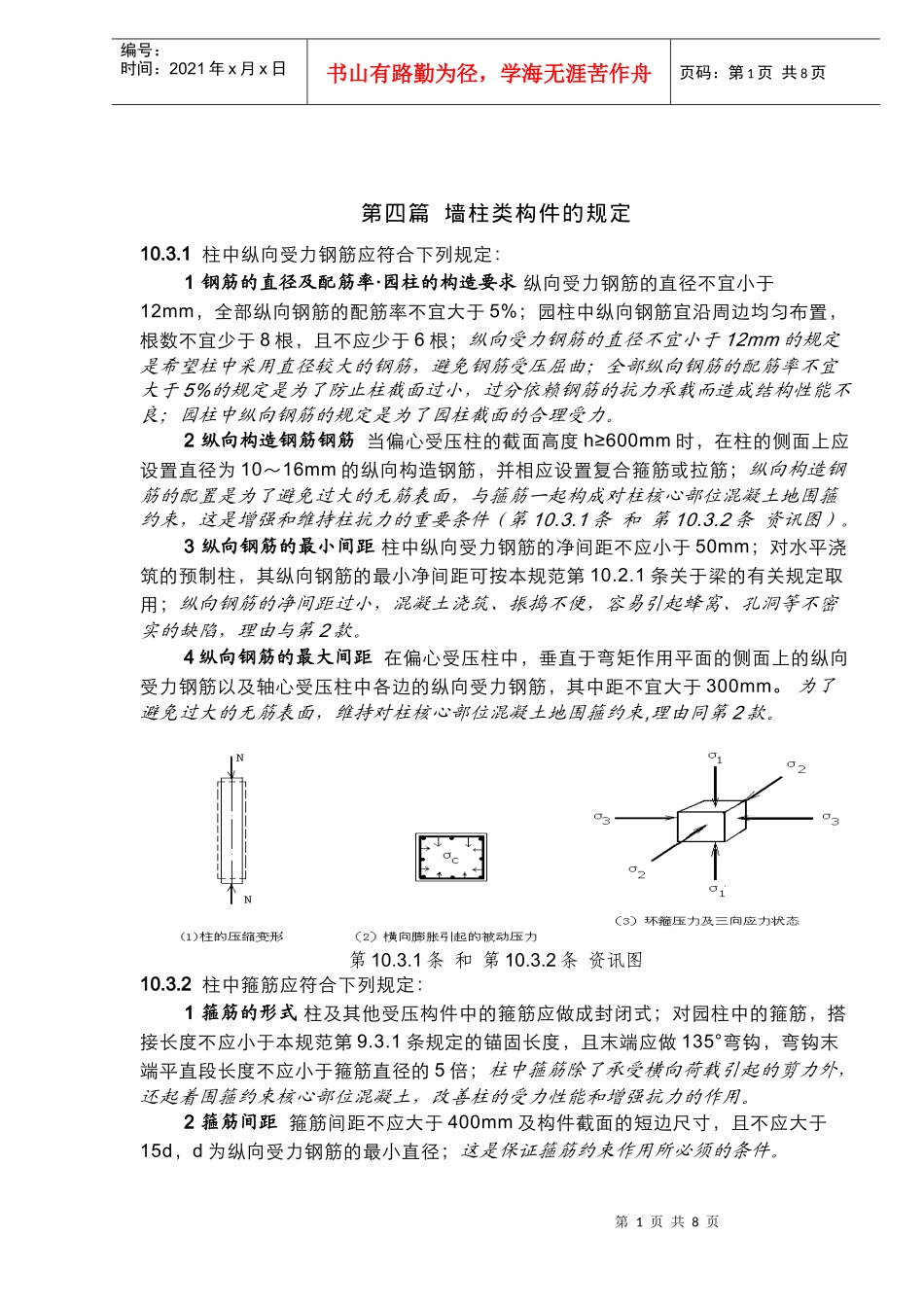

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页第四篇墙柱类构件的规定10.3.1柱中纵向受力钢筋应符合下列规定：1钢筋的直径及配筋率·园柱的构造要求纵向受力钢筋的直径不宜小于12mm，全部纵向钢筋的配筋率不宜大于5%；园柱中纵向钢筋宜沿周边均匀布置，根数不宜少于8根，且不应少于6根；纵向受力钢筋的直径不宜小于12mm的规定是希望柱中采用直径较大的钢筋，避免钢筋受压屈曲；全部纵向钢筋的配筋率不宜大于5%的规定是为了防止柱截面过小，过分依赖钢筋的抗力承载而造成结构性能不良；园柱中纵向钢筋的规定是为了园柱截面的合理受力。2纵向构造钢筋钢筋当偏心受压柱的截面高度h≥600mm时，在柱的侧面上应设置直径为10～16mm的纵向构造钢筋，并相应设置复合箍筋或拉筋；纵向构造钢筋的配置是为了避免过大的无筋表面，与箍筋一起构成对柱核心部位混凝土地围箍约束，这是增强和维持柱抗力的重要条件（第10.3.1条和第10.3.2条资讯图）。3纵向钢筋的最小间距柱中纵向受力钢筋的净间距不应小于50mm；对水平浇筑的预制柱，其纵向钢筋的最小净间距可按本规范第10.2.1条关于梁的有关规定取用；纵向钢筋的净间距过小，混凝土浇筑、振捣不便，容易引起蜂窝、孔洞等不密实的缺陷，理由与第2款。4纵向钢筋的最大间距在偏心受压柱中，垂直于弯矩作用平面的侧面上的纵向受力钢筋以及轴心受压柱中各边的纵向受力钢筋，其中距不宜大于300mm。为了避免过大的无筋表面，维持对柱核心部位混凝土地围箍约束,理由同第2款。第10.3.1条和第10.3.2条资讯图10.3.2柱中箍筋应符合下列规定：1箍筋的形式柱及其他受压构件中的箍筋应做成封闭式；对园柱中的箍筋，搭接长度不应小于本规范第9.3.1条规定的锚固长度，且末端应做135°弯钩，弯钩末端平直段长度不应小于箍筋直径的5倍；柱中箍筋除了承受横向荷载引起的剪力外，还起着围箍约束核心部位混凝土，改善柱的受力性能和增强抗力的作用。2箍筋间距箍筋间距不应大于400mm及构件截面的短边尺寸，且不应大于15d，d为纵向受力钢筋的最小直径；这是保证箍筋约束作用所必须的条件。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页3箍筋直径箍筋直径不应小于d/4，且不应小于6mm，d为纵向钢筋的最大直径；这也是保证箍筋约束作用所必须的条件。4高配筋率柱的配箍构造要求当柱中全部纵向钢筋的配筋率大于3%时，箍筋直径不应小于8mm，间距不应大于200mm；箍筋末端应做成135°弯钩且弯钩末端平直段长度不应小于箍筋直径的10倍；箍筋也可焊成封闭环式；当柱中全部纵向钢筋的配筋率大于3%时，表面混凝土截面相对较小，轴压比很大。因此更需要通过加强配箍的约束以维持柱应有的承载力和延性。5复合箍筋当柱截面短边尺寸大于400mm且各边纵向钢筋多于3根时，或柱截面短边尺寸不大于400mm但各边纵向钢筋多于4根时，应设置复合箍筋；这个规定保证了柱内受力钢筋能够得到有效的侧向约束，避免受压屈曲而影响其承载力。6箍筋间距加密柱中纵向受力钢筋搭接长度范围内的箍筋间距应符合于本规范第9.4.5条的规定。（参见：中华人民共和国国家标准《混凝土结构设计规范》（GB50010－2002）建造师、施工监理工程师必读条文与相关资讯之二）这是保证柱在纵向受力钢筋搭接长度范围内抗力的必要措施。10.3.3螺旋式·焊接环式间接钢筋构造要求在配有螺旋式或焊接环式间接钢筋的柱中，如计算中考虑间接钢筋的作用，则间接钢筋的间距不应大于80mm及dcor/5（dcor为按间接钢筋内表面确定的核心截面直径），且不宜小于40mm，间接钢筋的直径应符合于本规范第10.3.2条的规定。在正截面受压承载力计算中，曾规定当采用连续螺旋式配箍作间接钢筋时，承载力可以提高，但应满足一定的约束要求。10.3.4I形截面柱构造要求I形截面的柱翼缘厚度不宜小于120mm，腹板厚度不宜小于100mm。当腹板开孔时，宜在孔洞周边每边设置2～3根直径不小于8mm的加强筋，每个方向加强钢筋的截面面积不宜小于该方向被截断钢筋的截面面积。此规定是为了使截面不致过于薄弱而影响受力效果；开孔腹板孔洞周边每边设置的加强筋与原规范相同，工...
