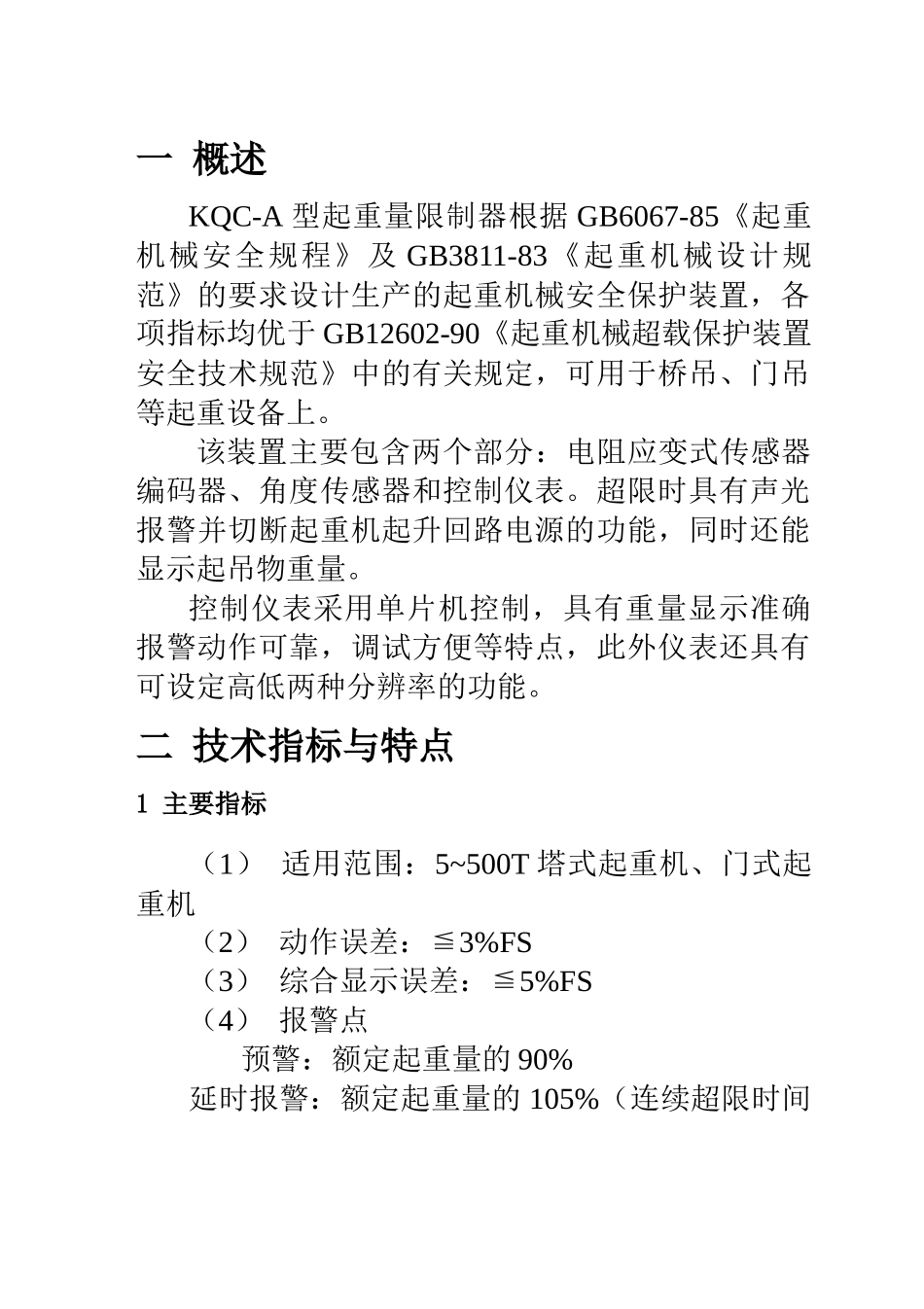

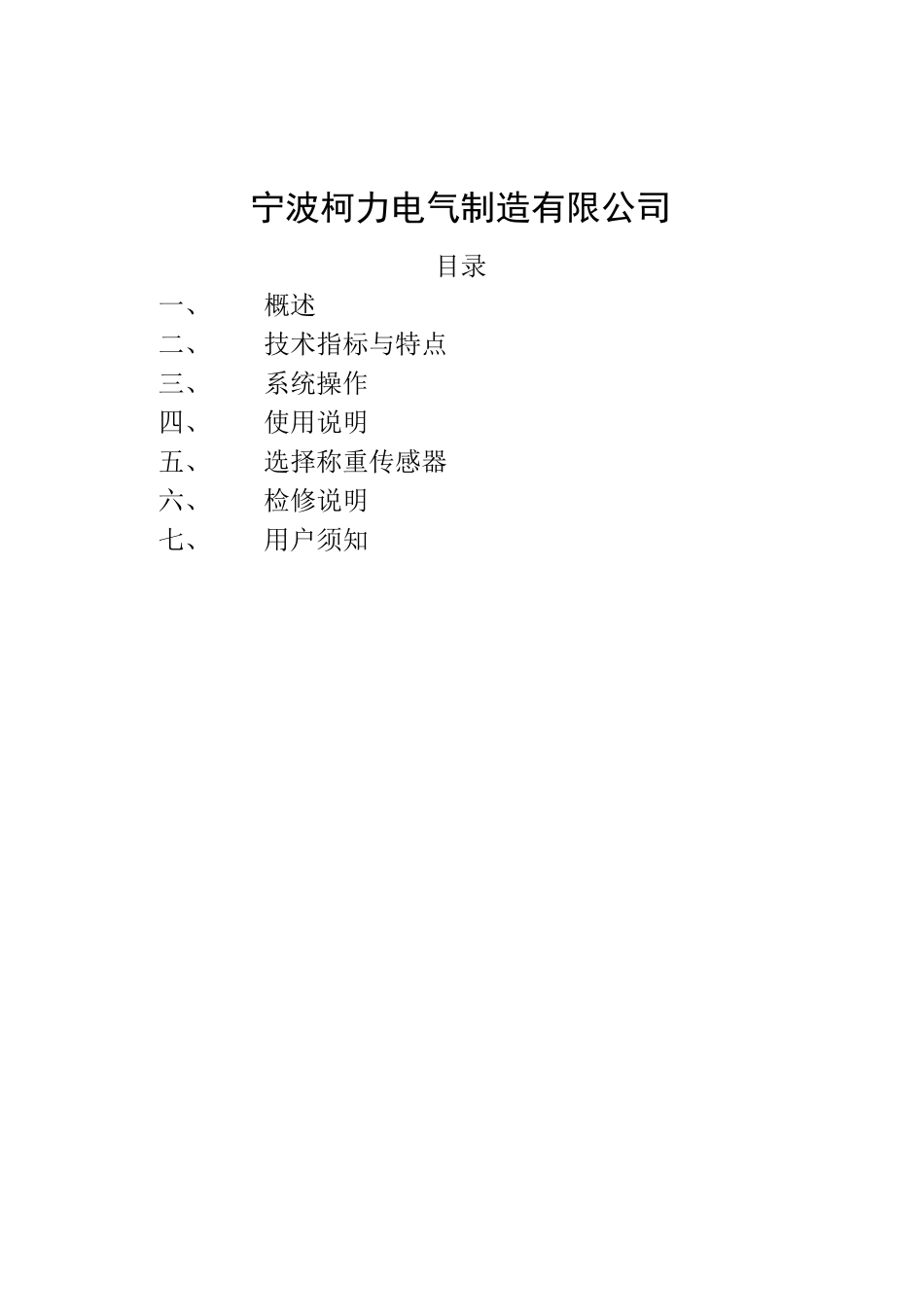

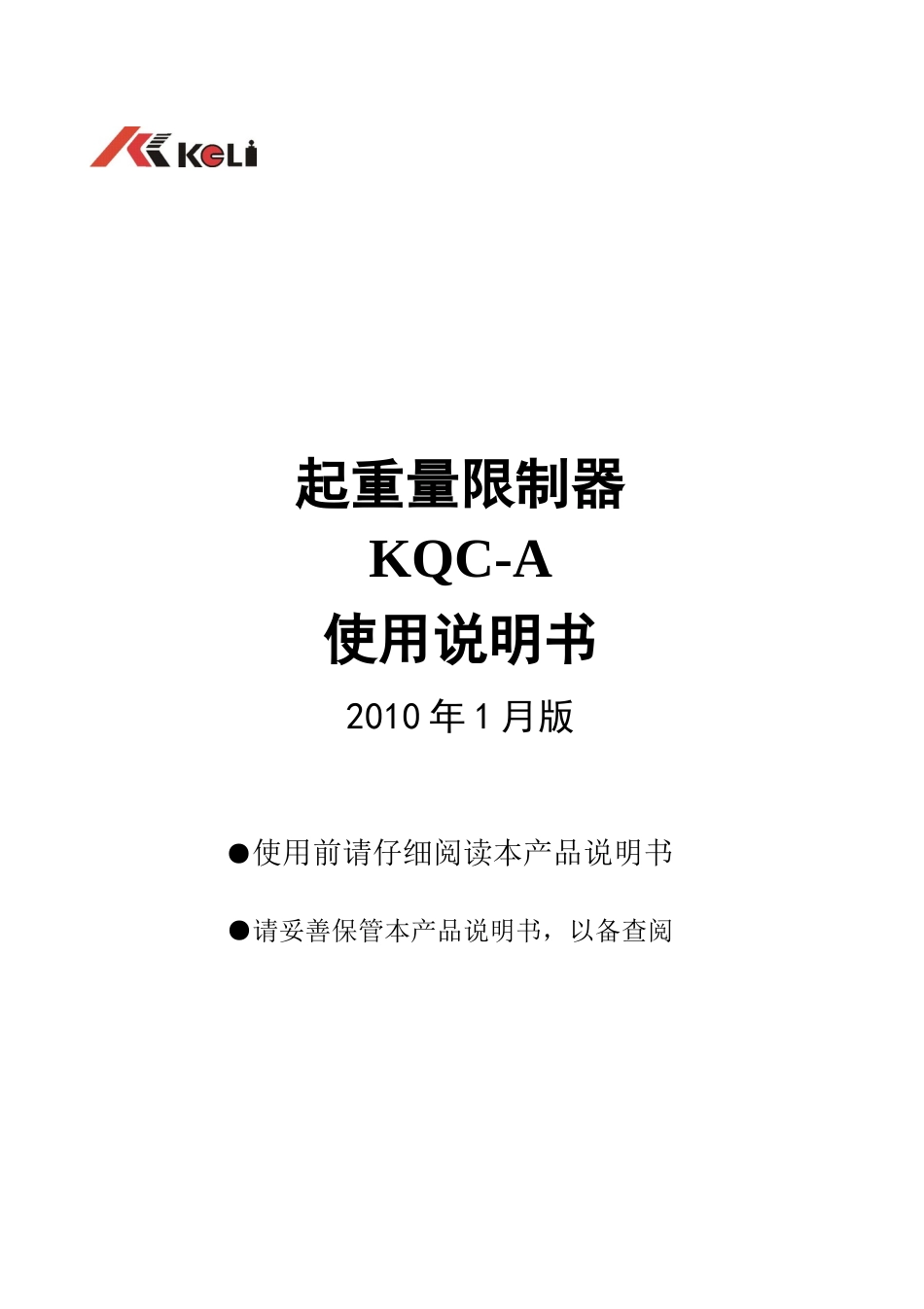

起重量限制器KQC-A使用说明书2010年1月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力电气制造有限公司目录一、概述二、技术指标与特点三、系统操作四、使用说明五、选择称重传感器六、检修说明七、用户须知一概述KQC-A型起重量限制器根据GB6067-85《起重机械安全规程》及GB3811-83《起重机械设计规范》的要求设计生产的起重机械安全保护装置，各项指标均优于GB12602-90《起重机械超载保护装置安全技术规范》中的有关规定，可用于桥吊、门吊等起重设备上。该装置主要包含两个部分：电阻应变式传感器编码器、角度传感器和控制仪表。超限时具有声光报警并切断起重机起升回路电源的功能，同时还能显示起吊物重量。控制仪表采用单片机控制，具有重量显示准确报警动作可靠，调试方便等特点，此外仪表还具有可设定高低两种分辨率的功能。二技术指标与特点1主要指标（1）适用范围：5~500T塔式起重机、门式起重机（2）动作误差：≦3%FS（3）综合显示误差：≦5%FS（4）报警点预警：额定起重量的90%延时报警：额定起重量的105%（连续超限时间3秒后继电器动作）立即报警：额定起重量的110%（6）传感器过载能力150%（7）电源电压：DC24V（8）使用环境条件温度范围：0~+50℃℃，相对湿度：95%RH（9）继电器触点容量10A/220V（10）传感器防护等级：IP68（11）仪表箱防护等级：IP422主要特点（1）微处理器控制（2）点标定数据（3）不锈钢材质外壳（4）多画面LCD显示（5）电源防浪涌设计（6）原点回归，误差自动纠正三系统操作系统工作原理框图1、数据的采集主界面数据显示如下：载重量显示：载重量是通过数字量称重传感器通过RS485通讯将称重信号传输给仪表微处理器，处理器读取到传感器的当前的内码。通过标准砝码和重力计输入(见主界面的标定数据，详细说明参照3.1标定)，系统通过内码计算出重量曲线。吊钩的幅度显示：吊钩是通过高速脉冲通道，采集定滑轮上传感器E6B2位移的脉冲，计算定滑轮上通过每周的脉冲数计算出当前吊钩的位置。吊臂的角度显示：角度是采用重力加速度的ZCT145K角度传感器，角度传感器输出0-5V或4-20mA的信号通过CPU转换成数字量，为确保角度应机械产生的精度误差，同重量标定方法一致采用4点标定。吊重的载荷率：载荷率是力矩限制保护中比较关键的限位保护，他是通过机械安全的载荷曲线进行设定的，机械的载荷曲线是根据通过角度和幅度的相对应得额定载荷与载重量产生的斜率，系统通过百分比进行对起重设备的报警和限制。2、故障报警与限制当起吊重量达到额定值的90%(可“用户数据”设定)时，限制器发出预警信号：黄色指示灯亮，蜂鸣器发出断续声。当起吊重量达到额定置的105%时，限制器发出报警信号：红色指示灯亮，蜂鸣器发出连续声。为避免冲击载荷引起的瞬间虚假超载，程序对数据进行滤波，如果连续超载时间超过3秒，则判定是真正的超载，立即切断起升回路电源。该点具有滞回特性，当起吊物的重量减少到额定起重量以下时，继电器3秒才会恢复。当起吊重量达到额定置的110%(可“用户数据”设定)时，继电器动作，立即切断起升回路电源同时红色指示灯亮，蜂鸣器发出连续声。该点也具有滞回特性，当起吊物的重量减少到额定起重量以下时，继电器3秒才会恢复。报警信息在报警事件下提示报警内容，同时小喇叭指示1s闪烁,也可以通过报警事件右边的箭头打开历史报警记录表进行查询。幅度采用了前、后两点限位报警，当幅度超限后（幅度可通过用户管理菜单进行设置）系统声光报警器动作，限制吊钩向危险的方向动作。当幅度移动电机因仪表CPU故障或仪表电源掉电产生了偏移，可以通过原点回归的方式自动纠正偏差。系统其他故障报警：1#、2#传感器通讯异常，CPU处理故障，CPU通讯连接异常，角度两点超限报警。3、用户密码保护登录用户分为：管理员和操作员，初始密码：Administrator登录，密码：123标定数据需要管理员登陆后才能打开，打开用户管理后打开“用户管理”设置用户名和用户权限。打开用户密码进行密码修改。4、数据的标定当前标定分为：重量标定，角度标定，载荷曲线设置，幅度标定。重量标定，打开窗口如下：当打开重量标定子窗口，标定内...
